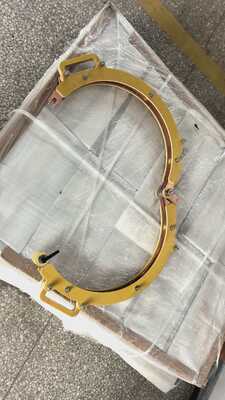

HCDX-C400S マニュアルロック 円形 磁気粒子検査用 オープン・クローズコイル 2000A 16 インチ

HCDX-C400S 手動ロック式円形開閉コイル 2000A 16インチ 磁粉探傷用

1. 安全上の注意

1.1 電気的安全性：このコイルの最大使用電流は2000Aです。操作前に、電源回路が電気安全基準に準拠しており、確実に接地されていることを確認する必要があります。爆発のリスクを防ぐため、湿った、可燃性、または爆発性の環境での使用は禁止されています。

1.2 推奨待機負荷率：コイルの待機負荷率は20%であり、これは10分間のうち通電時間が2分を超えないことを意味します。過熱やコイルの焼損を防ぐため、待機負荷率を超えての使用は固く禁じられています。

1.3 機械的操作：手動ロック機構を操作する際は、コイルの変形やロック機構の故障を引き起こす可能性のある乱暴な引き操作を避けるため、均等に力を加えてください。コイルを開閉する際は、怪我やワークピースの損傷を防ぐため、ワークピースが完全に所定の位置に配置されていることを確認する必要があります。

1.4 検査環境：磁粉探傷中は、磁粉が皮膚に付着したり、目に入ったりするのを防ぐため、保護手袋とゴーグルを着用してください。作業エリアは換気を良くし、飛散した磁粉は速やかに清掃してください。

1.5 緊急時の対応：コイルの過熱、煙の発生、または異常音が発生した場合は、直ちに電源を切断してください。コイルが冷却された後、原因を調査してください。故障した状態で使用を続けることは固く禁じられています。

2. 製品概要

2.1 製品の用途

この手動ロック式円形開閉コイルは、磁粉探傷専用に設計されています。ワークピースの表面および近表面の亀裂、折り返し、その他の欠陥を検出するために円周磁場を発生させます。シャフトやディスクなどの円形ワークピースの非破壊検査に適しています。

2.2 技術パラメータ

2.3 構造組成

主に、円形コイル本体、手動ロック装置、電流接続端子、絶縁ハンドルという4つの部分で構成されています。コイル本体は、導電性銅バーの周りに高強度絶縁材が巻かれており、安定した電流伝導と信頼性の高い絶縁を保証します。手動ロック装置は、スナップフィット構造によりコイルの開閉を実現します。電流接続端子は銅製で、接触抵抗を低減します。絶縁ハンドルは、オペレーターによるコイルの開閉操作を安全に行うのに役立ちます。

3. 操作手順

3.1 起動前の準備

3.1.1 コイルの外観検査：コイルの絶縁層に損傷がないか、ロック装置に変形がないか、接続端子が酸化していないかを確認してください。異常が見つかった場合は、使用前に修理する必要があります。

3.1.2 電源接続：コイルの接続端子を磁粉探傷器の電源出力端子に確実に接続し、確実な接続を確保し、接触不良による電流変動を防いでください。

3.1.3 ワークピースの準備：検査対象ワークピースの表面の油汚れ、錆、不純物を清掃し、ワークピースの表面が平坦で乾燥していることを確認し、磁粉の付着効果に影響を与えないようにしてください。

3.2 コイルの開閉とロック

3.2.1 ロック解除：絶縁ハンドルを握り、ロックラッチを引き上げてコイルを開いた位置にします。開口角度はワークピースを配置するための要件を満たす必要があります。

3.2.2 ワークピースの配置：検査対象ワークピースをコイルの中央に安定して配置し、ワークピースの軸がコイルの中心と一致していることを確認してください。磁場分布の不均一が検出精度に影響を与えるのを避けてください。

3.2.3 ロック：コイルをゆっくりと閉じ、ワークピースがずれていないことを確認した後、カチッという音が聞こえるまでロックラッチを押してください。検査プロセス中にコイルが緩むのを防ぐため、コイルが完全にロックされていることを確認してください。

3.3 検査操作

3.3.1 パラメータ設定：ワークピースの材質とサイズに基づいて、磁粉探傷機で電流値（≤ 2000A）と通電時間（≤ 20%の無負荷率要件を厳守）を設定してください。

3.3.2 磁粉の塗布：磁粉噴霧装置をオンにし、磁性懸濁液または乾燥粉末磁粉をワークピースの表面に均一に噴霧し、磁粉の完全な被覆を確保してください。

3.3.3 通電検査：検査機の電源をオンにし、コイルに通電して磁場を発生させ、通電時間を設定値内に保ち、ワークピース表面の磁粉の蓄積を観察し、欠陥の位置とサイズを決定してください。

3.3.4 電源オフと脱磁：検査完了後、まずコイルの電源を切断し、その後ワークピースの脱磁処理を行い、残留磁気が後続の加工や使用に影響を与えるのを避けてください。

3.4 シャットダウン手順

3.4.1 磁粉探傷機の電源をオフにし、コイルと電源の接続を外してください。

3.4.2 コイルのロックを解除し、ワークピースを取り外し、コイル表面の残留磁粉を清掃してください。

3.4.3 コイルを閉じてロックし、乾燥した換気の良い保管場所に置いてください。
