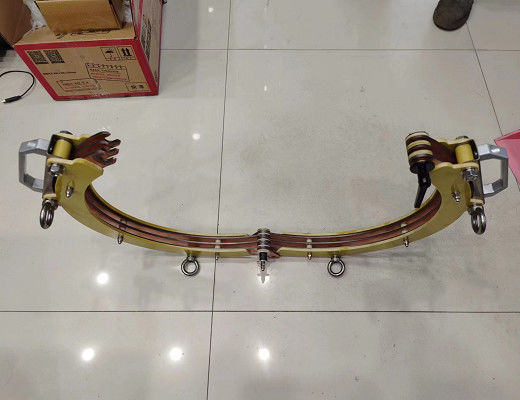

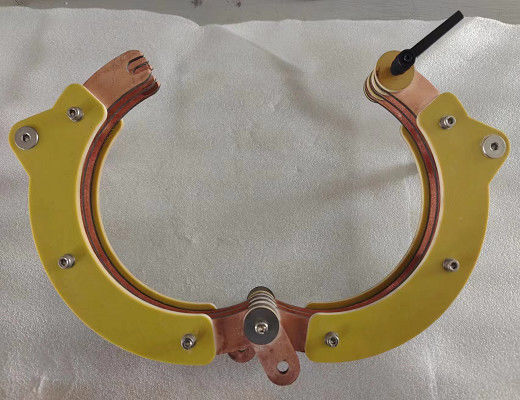

HCDX-C300S 磁気化・消磁化機能を持つ300mm 開封コイル磁気欠陥検出器

HCDX-C300S 開口型コイル磁粉探傷器（300mm）、磁化・脱磁機能付き

開閉式のコイル型磁粉探傷器は、ワークのコイルへの挿入を容易にします。

I 主要パラメータ

II 機能紹介

1. 磁化 - 電磁界を開始し、ワークを磁化します。

2. 脱磁 - 脱磁界を開始し、ワークを脱磁します。

3. 過熱アラーム - コイルには75℃の温度センサーが内蔵されています。設定温度を超えると、保護状態に入ります。

III 設置と試運転

設置:

1. 装置は、金属粉塵、腐食性ガス、可燃性および爆発性物質のない乾燥した環境に設置してください。

2. 周囲媒体の温度は-10℃以上、+40℃以下としてください。

3. 大気の相対湿度は85%以下としてください。

4. 設置装置と各補助設備間の配管および配線接続は、表示サインとプラグベースに従って接続してください。

5. 電源（電源、空気源など、装置の設置環境と運転条件による）、および装置の筐体は確実に接地してください。

試運転:

1. 装置が所定の位置に設置されたら、まずすべての接続ワイヤーと固定ネジが緩んでいないか、外れていないかを確認してください。

2. 機器を使用して、機械の主スイッチの上端の電圧が装置の設置環境と運転条件の要件を満たしているか測定してください。

3. 各機能の動作を確認し、各機能スイッチを手動で押すかトグルすると、装置の各機能の動作がそれに応じて実行されるはずです。

4. 脱磁効果の検査：脱磁後の残留磁気が要件を満たしているか確認してください。

5. 試運転と検査に合格した後、装置は生産に使用できます。

IV 定期メンテナンス

装置の使用後は、以下の操作を必ず行ってください:

1. 電源スイッチをオフにし、装置の電源を遮断してください。

2. 主電源スイッチをオフにしてください。

3. コイル表面の油汚れを清掃し、装置全体を清潔に保ってください。

4. 回路接続線、ケーブル、ファスナーの緩みや劣化を1ヶ月以内に点検してください。

5. 毎日、磁性液の濃度が基準を満たしているか確認してください。

6. 装置表面の油汚れの清掃には、中性洗剤を使用してください。

7. 筐体が破損している場合は、使用を禁止します。

6. 探傷原理

電磁気学の原理

励磁電流が強磁性ワークの表面を通過する際に電磁界を形成します（ACおよび半波DCには表皮効果があります）。欠陥の存在は磁力線を遮断し、漏洩磁界を形成して磁性粒子を吸着します。磁性粒子が集まって磁痕を形成します。磁痕（磁痕は実際には拡大された欠陥です）を観察することで、欠陥の存在を判断できます。

縦磁化法

これはコイル法を使用し、ワークをコイルに通すか、2つのコイルで構成されるヨーク間に配置します。コイルに電流を流すと、コイル内に縦磁界が発生し、ワークの長軸に沿って通過して円周方向の亀裂を検査します。
