商品の詳細:
|
| 検知範囲: | 0～1000mm（一般防水層材の場合） | 音速範囲: | (100~20000)m/s |
|---|---|---|---|
| 繰り返し周波数: | 16～15000 | ダイナミックレンジ: | ≥38dB |
| プローブ周波数 (MHz): | 0.2～25 | 解決: | >40dB （5P14） |
| サンプリング周波数: | 400m | レポートのエクスポート方法: | USB フラッシュ ドライブ経由で PDF を直接エクスポート |
| ハイライト: | 超音波接着試験機 防水層,非破壊接着試験装置,HFD-810 厚さ測定装置 |
||

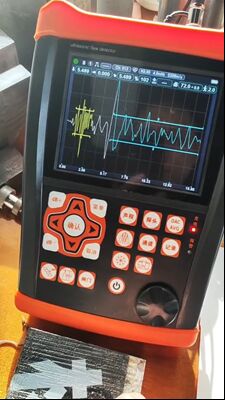

HFD-810 超声波探伤仪（防水层厚度与附着力测试用）
特徴:
耦合剂 防水层关键测试参数：厚度、附着力。
耦合剂 支持全流程测试，操作简便，开机即可进行防水层检测。
耦合剂 B扫成像辅助检测。
耦合剂 重复频率：16～15000Hz可调，高精度，高速扫描不漏检。
耦合剂 信噪比高，波形极稳定，特殊抗干扰设计，恶劣环境下可靠工作。
耦合剂 12位AD转换器，兼容25MHz探头，高灵敏度、高分辨率，微小缺陷细节清晰。
耦合剂 自动分析评估探头性能，并生成探头评估报告。
耦合剂 高精度测厚功能。
耦合剂 蓝牙无线传输，手机APP现场生成打印探伤报告。
耦合剂 探伤报告可直接导出为可编辑PDF文件，无需专用软件。
耦合剂 仪器支持U盘自动升级，方便高效。
耦合剂 IP65防护等级，坚固耐用，防水防尘；阻尼支架可任意角度调节。
单块电池可提供15小时连续工作，3小时快充，支持独立充电；两块电池实现不间断工作。
|
按键可调/对话框 |
项目 |
|
规格 |
探测范围 |
|
0～1000mm（通用防水层材料） |
声速范围 |
|
（100～20000）m/s |
重复频率 |
|
16～15000 |
动态范围 |
|
≥38dB |
垂直线性（V）V |
|
< 1.5% |
水平线性（H）H |
|
< 0.2% |
探头频率（MHz） |
|
0.2～25 |
分辨率 |
|
>40dB (5P14) |
灵敏度裕量 |
|
>65dB（200mm深Φ2平底孔） |
采样频率 |
|
400M |
探头测试报告 |
|
✓ |
探头测试报告 |
|
✓ |
色彩方案 |
|
五种 |
探头测试报告 |
|
✓ |
报告导出方式 |
|
U盘直接导出PDF |
整体探伤工艺导入 |
|
500个工艺可导入/导出 |
探头测试报告 |
|
✓ |
数码抑制 |
|
（0～80）%，不影响线性与增益 |
探头类型 |
|
单晶直探头、双晶直探头、穿透式探头 |
门 |
|
初始波门、失波门；单门、双门 |
报警 |
|
蜂鸣器报警、LED灯报警 |
电源 |
|
DC 9V |
电池工作时间 |
|
15小时 |
整体尺寸 |
|
260×175×60 (mm) |
重量 |
|
1.3kg |
环境温度 |
|
（-10～50）℃ |
相对湿度 |
|
（20～95）%RH |
发射强度 |
|
50V、100V、200V、300V、400V、500V分级选择，适用探头范围广 |
脉冲宽度 |
|
30～510内连续可调，匹配不同频率探头 |
探头阻尼 |
|
50Ω、100Ω、150Ω、400Ω可选，满足不同灵敏度与分辨率工作要求 |
硬件实时采样 |
|
高分辨率12位AD转换器，采样速率400MHz，波形保真度高 |
探测模式 |
|
正半波、负半波、全波、RF探测 |
门读数 |
|
单门、双门读数模式可选；门内峰值读数 |
参数调节模式 |
|
按键可调/对话框 |
项目 |
|
规格 |
支架 |
|
自由角度调节 |
总增益 |
|
120 dB（步进0.1 dB、1 dB、2 dB、6 dB） |
连接器 |
BNC可选
注：以上所有指标均在探头频率2.5MHz，全波探测模式下测量。
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
门宽扩展。
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
仪器腕带：1个
耦合剂
耦合剂
耦合剂
耦合剂
耦合剂
