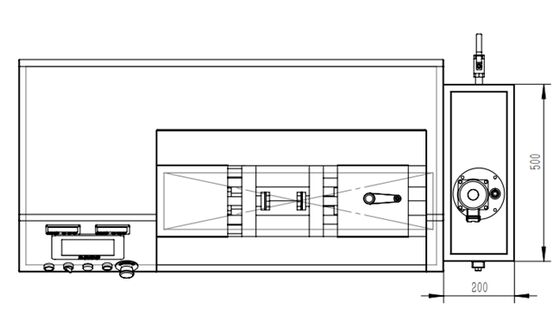

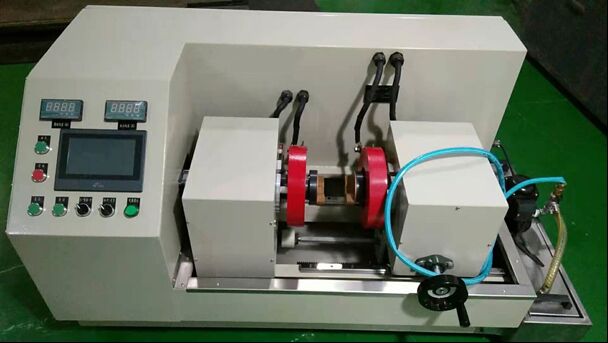

HMP-500NX AC磁化訓練探傷器（磁懸浮系統）

HMP-500NX AC磁気化訓練欠陥検出器

1機器の部品の説明

1.1電動制御キャビネット (1)

  この制御キャビネットにすべての電気実行部品がインストールされています.電気制御キャビネットには空気フィルターと循環熱散電装置が装備されている.高品質の鋼で溶接した

防水蓋付きの220V 50HZの噴射ポンプと黒光灯の出力装置が後部に設置されている.

このキャビネットには断路器,コンタクター,制御部品,トランスフォーマー,直線器,トリガー,エネルギー等が設置されています.

1.2コントロールパネル (2)

パネルの正面は,設定と表示のためのタッチスクリーン,ACデジタルアンプメーターと緊急停止ボタンで設計されています.

スイッチや機能の設定はすべて この領域で設計されています

1.3電極固定箱 (3)

固定電極箱は10mm高品質の鋼板で溶接され,前と後ろの2つのドアが取り外されます.

1.4電極移動箱 (5)

電極移動箱は任意の位置で停止し,固定距離を調整するために使用され,駐車ロック機能を有する.

1.5磁気懸垂の乱すと噴霧システム (6)

装置は,底部にV型構造の磁気懸垂タンクと,上部に電気噴霧ポンプを設置した別々の磁気懸垂タンクで設計されている.この部分は,ホースでタンクに接続されていますタンクの前側に手動噴霧銃が設置されています.

このシステムは強く混ぜられ,V型構造により磁性粉末が簡単に沈着しないようにし,噴射圧が調節可能である.

容量は20L

1.7マグネティゼーションとデマグネティゼーション電源システム:

この装置は,独立磁気電源の2セットである交流磁気化方法を採用している. 2つの主要なトランスフォーマーがそれぞれ磁気化電流を供給している.制御可能なモジュールコンバーター技術は,回路の電流を制御するために使用されます電子とコイルに電圧が送られる. サイズは継続的に調整され,対応する計測器の指示が設定されます.電流は事前に設定できます.誤った検出や誤った検出を防ぐために,事前に設定された電流が不十分または超えるとアラームはアラームされます安定した残留磁性を維持するために,電源オフフェーズ制御機能を持つAC,余剰磁気欠陥検出に使用できる.

AC減衰方法による消磁機能を有する.

電流路の材料: 赤色の銅棒や銅ケーブル

1.8電気制御システム:

1) 電動制御システムは,制御可能なモジュールとその保護装置,電流調整トリガー装置,アンペア計を含むOMRON PLCによって制御されます.コントロールボタンと指示灯,シリンダー,トリプル,電磁弁,圧力調節弁,空気スイッチ,中間リレー,ACコンタクターなどの制御装置. 過負荷防止のメイン電源断路器.

2) 人間と機械のインターフェース制御システム:

コンピュータ (人間機械インターフェースシステム) は,磁気化電流,磁気化時間,磁気化等を制御し,検出精度を大幅に向上させます.そして自動的に磁化のステップバイステップ操作を完了することができます磁気電流の予備選定と追跡

パスワードを設定して,PLCを入力します.そしてパラメータは,機関内で調整することができます. 画面デザイン: ホームページ-会社名. どんなタッチもメイン画面に入ることができます-"メインメニュー", "ワークページ", "アラーム記録", "予防措置", "現在の波形",各機能キーをタッチすると,自動的に対応する画面に切り替えます.異なる典型的な作業部品のプロセスパラメータを保存できます.

磁気電流を事前に設定し,自動追跡回路はタッチスクリーンプログラム可能なディスプレイシステムを通して形成されます.そして,事前選択された値と実際の通過電流値の誤差は,≤±3パーセント

システムには故障自己診断機能があります. 過電流,過電流,異常な空気圧,主回路の過剰な温度上昇,音声と光アラームと自動的に停止します..

3) 装置の殻は信頼的に接地され,機械全体の保温抵抗は≥2Mオー.

4) 設備には完全な安全保護と,相互ロックとアラーム機能があります.

5) 電気図図と配線図と機器の実際の回路は完全に一致する必要があります.

6) PLCコンタクトは,コンタクトを保護するための中間リレーを装備しています.

7) 各電気部品のワイヤリングはワイヤ番号で表示され,各部品間のワイヤリングにはワイヤリングスロットボードが備わっています.

2. アクセサリー

3主な技術パラメータ (注:HWDCは半波DCの略)

*交流磁気電流:

  周囲 0-500A 連続調節可能で,電源停止段階制御

  垂直0〜1000A (1000A*6T=6000AT) 連続調節可能で,オフフェーズ制御

*制御方法:事前選択と自動補償

*補償更新率: 0.02S/時間

*一時的な負荷率:≥25% 連続7時間24時間作業に適しています

*消磁効果:超低周波直流換換 減衰消磁,残留≤0.2MT,調整可能な非磁気化周波数

*磁化方法:周周磁化と長長磁化,周周および長長複合磁化

*毎週横軸電流誤差率:≤±3%

*ストローク:0~200mm

*コイル内径: 100mm

*電源:AC380V±10% 50HZ 40KVA (即時5S),三相5ワイヤシステム

*サイズ:長さ1400*幅600*高度750

*感度:タイプ (QQI) 感度試験品 (30/100) の丸と交差がはっきりと表示される.

*中国人民共和国の航空産業規格 HB/Z72-1998 "磁気粒子検査"

*機械産業省のJB/T8290-2011規格"磁気粒子欠陥検出器"と業界標準HB/Z72-98を満たす.
