HGS-10A 広範囲デジタルテスラメーター LCDディスプレイ付き DC磁場測定用

HGS-10A 広帯域デジタルテスラメーター LCDディスプレイ付き DC磁場測定用

概要

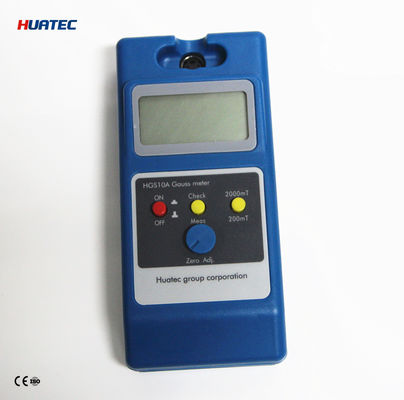

HGS-10A ポータブルデジタルテスラメーター、直流磁場、交流磁場、放射磁場、残留磁場、地磁場など、さまざまな磁場の磁束密度を測定できます。本器は携帯可能（150mm×70mm×30mm）で、広範囲、操作が容易、LCDディスプレイが鮮明で、中国で最も先進的なタッチキーを採用しており、寿命と快適性を大幅に向上させています。電源は単5乾電池6本で、連続100時間以上使用でき、商用電源でも使用可能です。小型で携帯性に優れています。完璧な品質保証、高品質なアフターサービスは、あなたの仕事に理想的な選択です。

磁気測定分野で最も広く使用されている測定器の一つであるテスラメーターは、磁石の磁束密度を測定するための特殊な計器です。

HGS-10A ポータブルデジタルテスラメーターは、直流磁場、スピーカー、磁気セパレーター、永久磁石鉄除去機の動作磁場、漏洩磁場、部品加工後の脱磁および残留磁場など、さまざまな種類の磁場の磁束密度を測定するために使用できます。本器は携帯可能で、広範囲、操作が容易、LCDディスプレイが鮮明です。

作業分野:

1. 永久磁石材料の表面磁場分布（通常、メーター磁性と呼ばれるもの）;

2. 磁気回路構造のギャップ磁場;

3. 永久磁石または直流によって発生する磁場が強磁性材料を吸収する機器に作用して発生する磁場;

主な技術指標

動作原理:

このシリーズの計器は、ホール効果の原理に基づいてセンサー（ホールセンサー）で作られています。センサーには横型と軸型の2種類があり、ユーザーは必要に応じて選択または組み合わせることができます。回路は低ドリフトアンプ、高安定性電源、3 1/2 LCDディスプレイを採用しています。

(I) ホール効果の原理

金属または半導体ウェハーを磁場に置くと、電流と磁場の両方に垂直な方向に起電力が生じます。これはホール効果として知られる物理現象です。ホール効果の原理は、固体キャリアの材料が追加の磁場（B）中で、固体材料に垂直に移動する際に、ローレンツ力（FB）の影響で軌道がずれるという本質です。そして、材料の両側（3.4）に電荷が蓄積し、電流の方向に対して垂直な方向に電場と磁場が生じ、最終的にキャリアがローレンツ力と電気的反発力でバランスを取り（FB = Fe）、両側に安定した電位差であるホール電圧（VH）を確立します。基本式は次のとおりです。

Vh = KhIhB

ここで:

Ih: 電流B: 磁束密度

Kh: 素子感度

Vh: ホール電圧

(

Ⅱ) センサーの使用方法横型センサーを例にとる

測定磁場の磁力線の方向は、センサー前面のホール素子に垂直です（右側の図を参照）。

2. ハンドヘルドセンサーで測定される磁場の図と説明は、右側の図に示されています。センサー前面のホール素子の端（目盛りの反対側、銅プローブは小さな円でマークされた反対側）の2.3mmの位置を使用して、測定対象の磁石の表面または測定空間磁場の位置に軽く触れます。

3. ハンドヘルドセンサーの不適切な使用方法により、センサーの先端が測定対象の表面に押し付けられると（右側の写真を参照）、センサーが損傷しやすくなります。

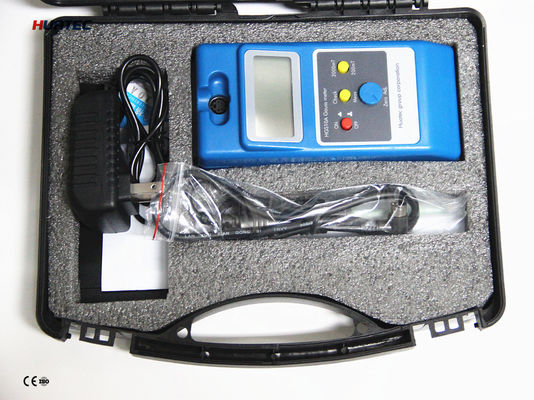

梱包リスト

1. HGS-10A デジタルテスラメーター

2. 外部電源

3. ホールセンサー

4. 単5乾電池 6個

5. 取扱説明書

6. 製品品質証明書
