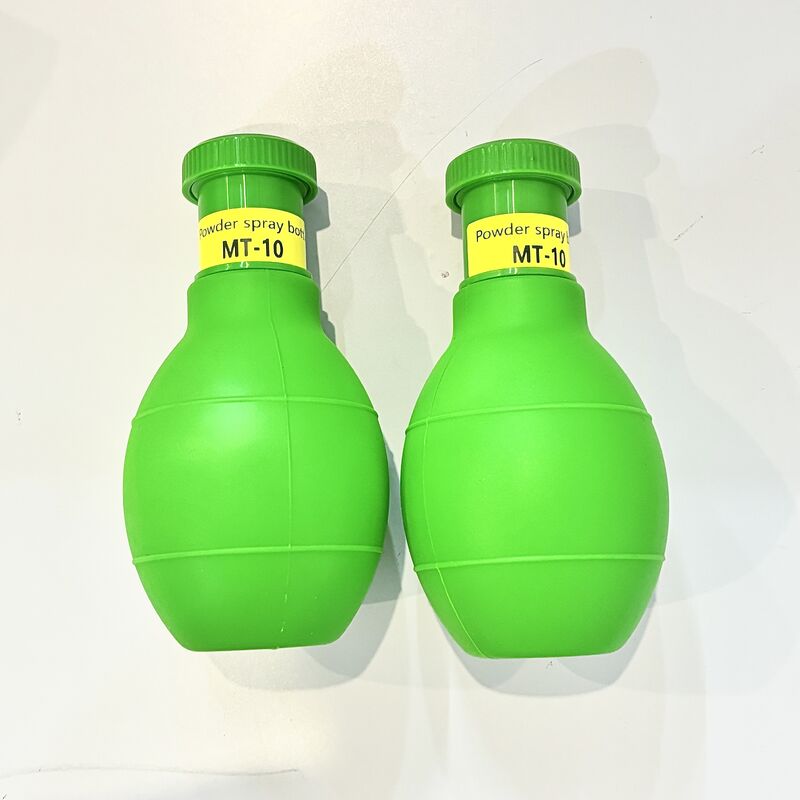

ゴム製バルブ式乾粉塗布器（磁粉探傷検査用）

磁気粒子試験用ゴム球乾粉剤用

ゴムボール乾燥粉末適用器 (Bulb Dry Powder Applicator) は,気圧差の物理原理に基づいたシンプルな手動粉末噴霧ツールです.破壊性のない試験 (NDT) で広く使用されています主な機能はゴムボールを圧縮して空気流を生成し,その後乾燥粉末を吹き出し,標的表面を均等に覆うことです

I.コア構造 (NDT磁性粉末噴霧ボールを例として)
- **ゴムボール (ボール) **:高弾性ゴム材料で,装置の電源を供給する.圧縮により空気流が発生し,放出されると自動的に空気室に収縮する.
- **粉末貯蔵室/チューブボディ**: 乾燥した磁性粉末,粉末,および他の粉末材料を積載するための内部空間.

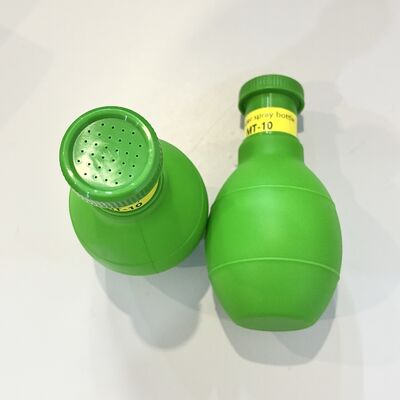

- **スプレーヘッド/ノズル**:多重な穴 (32 φ0.9mmの小さな穴など) を備えたフロントエンドで,空気流を分散させ,詰まりを防ぐために均質な粉末のスプレーを保証します.
- **単方向バルブ/換気構造**:一部のモデルは,空気が1方向のみに流れるようにするために,内蔵された単方向バルブがあります.圧縮中に毎回安定した粉末放出を確保し,粉末の反流を防止する.

II. 詳細な作業原理 (4段階のサイクル)

III. 原則と特徴
- **純粋に機械的,電源がない**:ゴムの弾性と圧力差に完全に依存し,構造はシンプルで,失敗率が低く,コストは非常に低い.
圧縮力は粉末の出力と噴射距離を制御できます.軽圧圧は少量,重圧は大量になります.精密な局所噴霧に適している.
- **広く適用可能**: 乾燥した細粉 (磁性粉末,薬剤粉末,殺虫剤粉末など) に適しています.磁気粒子検査のためのNDT (非破壊試験) で乾燥粉末の適用に使用される.
- **容易な保守**:複雑な部品がない.詰まった場合は,ノズルをきれいにして,繰り返し使用できます.

IV. NDTシナリオへの適応
このツールで乾燥した磁性粉末を均等に噴霧することで,パウダーは,漏れ磁場によって引き寄せられ,集められます.裂け目や毛穴などの表面や表面に近い欠陥を明らかにし,黒光/白光観測によって検査を完了することができる.
