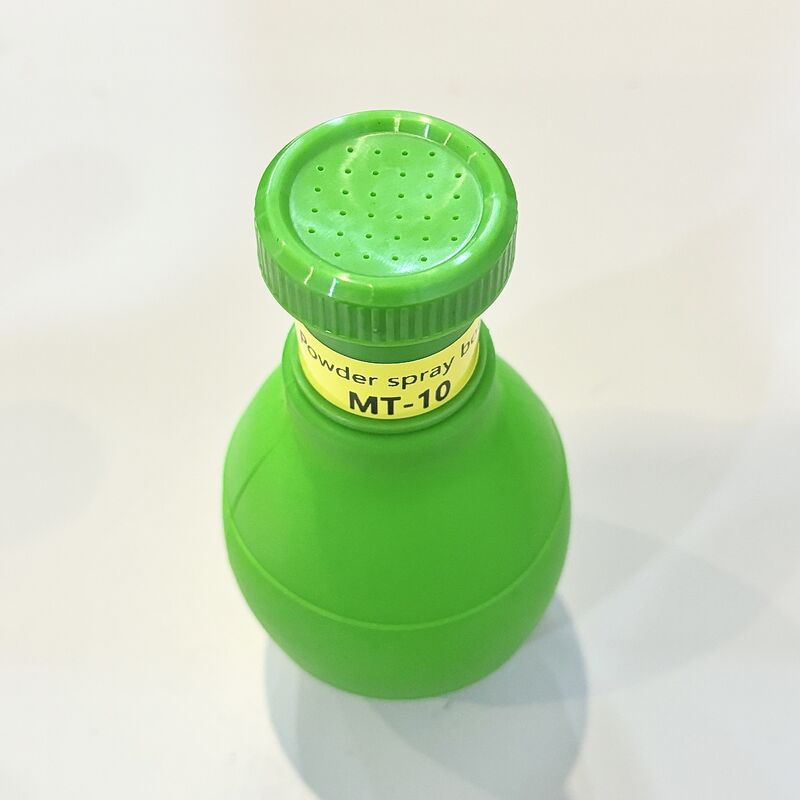

NDT乾式磁粉塗布用ハンドヘルドパウダースプレーバルブ

NDT乾式磁粉塗布用ハンドヘルドパウダースプレーバルブ

ゴムボール式乾粉アプリケーター（バルブ式乾粉アプリケーター）は、空気圧差の物理的原理に基づいたシンプルな手動粉末噴霧ツールです。非破壊検査（NDT）、医療、害虫駆除などの分野で広く使用されています。その中核機能は、ゴムボールを絞ることで気流を発生させ、その気流が乾粉を吹き出し、対象表面に均一に塗布することです。

I. コア構造（NDT磁粉スプレーバルブを例に）
- **ゴムボール（バルブ）**: 高弾性ゴム素材で、装置の動力源となります。圧縮により気流が発生し、解放されると自動的に空気室に引き込まれます。
- **粉末貯蔵室/チューブ本体**: 乾式磁粉、粉末、その他の粉末材料を装填するための内部空間。
- **スプレーヘッド/ノズル**: 複数の穴（例：32個のφ0.9mm小穴）を備えた先端部で、気流を分散させ、均一な粉末噴霧を保証し、目詰まりを防ぎます。
- **逆止弁/換気構造**: 一部のモデルには逆止弁が内蔵されており、空気が一方向にのみ流れるようにし、粉末の逆流を防ぎ、圧縮時に毎回安定した粉末排出を保証します。

II. 詳細な作動原理（4段階サイクル）

III. 原理と特徴
- **純粋な機械式、電源不要**: ゴムの弾性と圧力差に完全に依存しており、構造がシンプルで、故障率が低く、コストが非常に低いです。
- **高い制御性**: 握る力で粉末の吐出量と噴霧距離を制御できます。軽く握ると少量、強く握ると多量になり、精密な局所噴霧に適しています。
- **幅広い適用性**: 乾式微粉末（磁粉、医薬品粉末、殺虫剤粉末など）に適しており、NDT（非破壊検査）における磁粉探傷検査の乾粉塗布によく使用されます。
- **簡単なメンテナンス**: 複雑な部品はありません。目詰まりした場合は、ノズルを清掃するだけで繰り返し再利用できます。

IV. NDTシナリオへの適応
磁粉探傷検査では、ワークピースが磁化された後、欠陥が**漏洩磁場**を発生させます。このツールで乾式磁粉を均一に噴霧することにより、粉末は漏洩磁場に引き寄せられて集まり、亀裂や気孔などの表面/近表面欠陥を明確に明らかにし、黒色光/白色光の観察 aids を使用して検査を完了できます。
