商品の詳細:
|
| 規格: | EN462-5 および ASTM E2002 はオプション | 1Dから3Dへ: | タングステン(W)線(純度≧99.90%) |
|---|---|---|---|
| 4Dから13Dへ: | プラチナ（Pt）線（純度≧99.95％） | ||
| ハイライト: | ダブルワイヤー画像品質インジケーター,タングステン白金ワイヤー 非破壊検査装置,非破壊検査ワイヤーインジケーター |
||

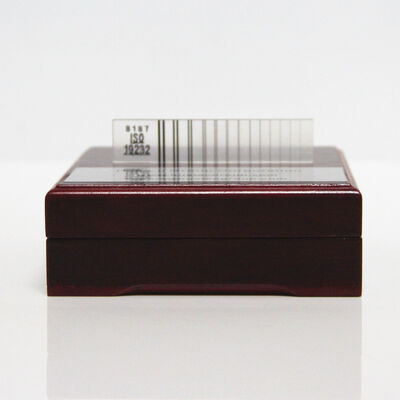

二重ワイヤ画像品質指標 タングメンプラチナワイヤ
双線IQIは13組の 精密なウランプラチナ線を使用し "透明 →不透明"の画像の限界を達成します放射線画像の全体的な画像不透明度 (U = 2d) と空間解像度 (SRb = d) を直接量化するNDT画像システムの性能を評価するための標準ツールです.
規格:EN462-5とASTM E2002はオプション
|
ワイヤ |
名目線図です |
ワイヤー ダイア |
距離 |
ワイヤー ダイア |
|
1D |
0.800 ± 0020 |
0.800 |
0.798 |
0.804 |
|
2D |
0.630 ± 0020 |
0.632 |
0.635 |
0.633 |
|
3D |
0.500 ± 0020 |
0.502 |
0.506 |
0.504 |
|
4D |
0.400 ± 0010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0010 |
0.323 |
0.321 |
0.320 |
|
6D |
0.250 ± 0010 |
0.252 |
0.255 |
0.253 |
|
7D |
0.200 ± 0010 |
0.200 |
0.199 |
0.202 |
|
8D |
0.160 ± 0010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0005 |
0.130 |
0.134 |
0.128 |
|
10D |
0.100 ± 0005 |
0.097 |
0.102 |
0.099 |
|
11D |
0.080 ± 0005 |
0.080 |
0.082 |
0.079 |
|
12D |
0.063 ± 0005 |
0.064 |
0.062 |
0.065 |
|
13D |
0.050 ± 0005 |
0.049 |
0.052 |
0.051 |

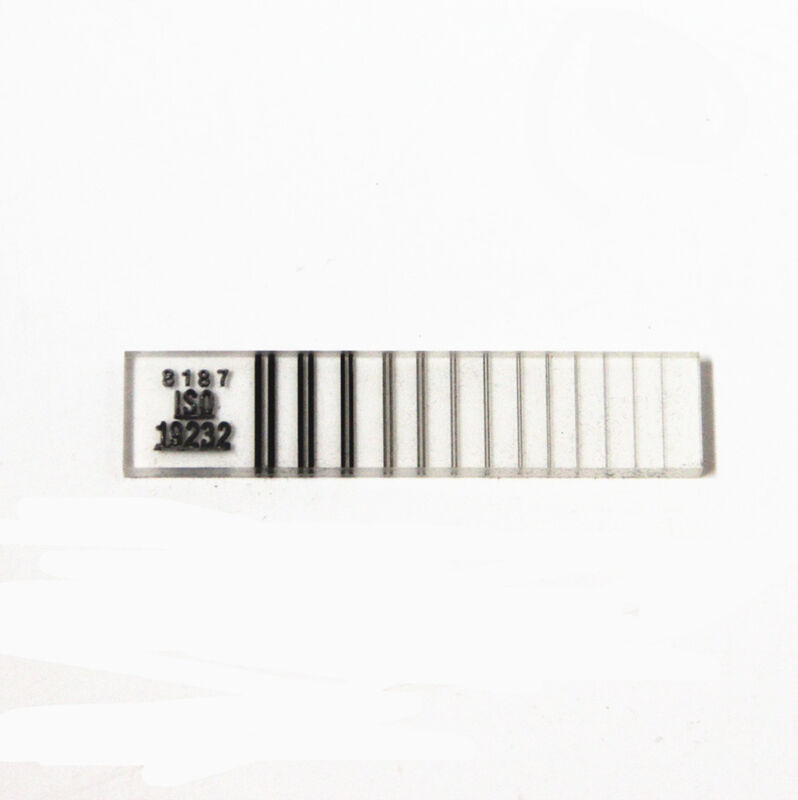

13組のダブルワイヤー (1Dから13D):直径は0.80mm (1D) から0.05mm (13D) に減少します.
1Dから3D: **タングスタン (W) **ワイヤー (純度 ≥99.90%)
4Dから13D: **プラチナ (Pt) **ワイヤー (純度 ≥99.95%)
鍵設計:ワイヤの距離 =ワイヤの直径 (d)
包装: 低吸収性のプラスチック基板に埋め込み,線対の並列性と正確な距離を確保する.
