商品の詳細:
|
| 標準: | NB/T 47013.4-2015 | ||
|---|---|---|---|
| ハイライト: | 磁気粒子試験ブロック,NDT校正ブロック NB/T 470134,リフティングフォースの校正基準 |
||

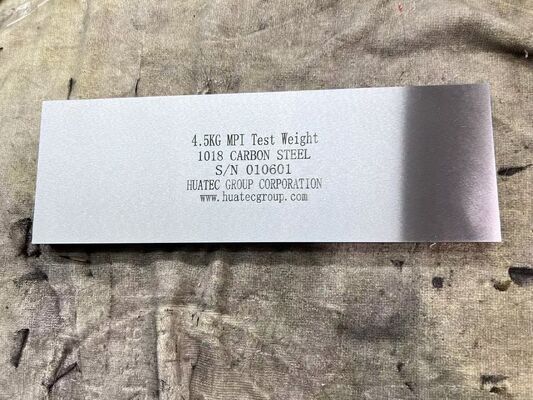

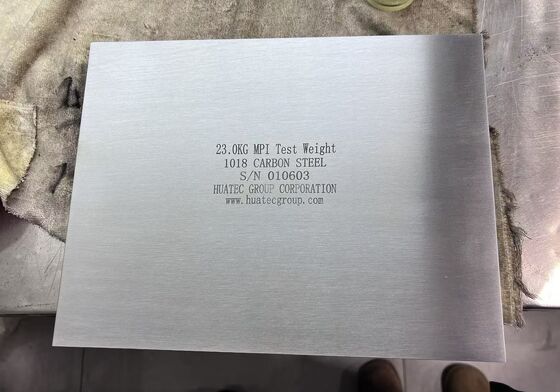

磁粉探傷用吊荷試験片 NB/T 47013.4 規格 非破壊検査試験片
吊荷試験片は、磁粉探傷装置の磁粉探傷器の磁化能力を検証するために使用される標準的な強磁性試験片です。その主な機能は、装置が効果的な磁場を形成するために十分な吊荷能力を持ち、検出漏れを防ぐことを保証することです。
| 試験片タイプ | 磁粉探傷器のタイプに対応 | 標準吊荷力 | 実施規格根拠 |
|---|---|---|---|
| N1タイプ | 交流電磁石 | 45N以上 | NB/T 47013.4-2015 |
| N2タイプ | 十字型電磁石 | 118N以上 | NB/T 47013.4-2015 |
| N3タイプ | 直流電磁石 | 177N以上 | NB/T 47013.4-2015 |
主要パラメータと材料
材質：45鋼、焼なまし処理済み、強磁性と安定性を確保
寸法：推奨面積 200mm×200mm以上 または 300mm×100mm、誤差 ±5mm以下
用途：磁粉探傷器の吊荷力を定量的に検証し、探傷感度を確保する
使用方法と校正ポイント
試験方法：磁粉探傷器を試験片表面に置き、通電して安定させ、試験片を吊り上げる。標準力値に達するかどうかを確認する
校正仕様：JJF (非鉄金属) 0031-2024 によると、測定された吊荷力は公称値以下であってはならない
注記：磁極と試験片表面との間のギャップは0.5mmが推奨されます。吊荷力が不足すると、磁場が不十分になり、検出漏れが発生します
他の試験片との違い
A1/Cタイプ標準試験片との違い：本試験片は装置の吊荷力を定量的に検証するために使用されるのに対し、試験片は磁場分布と総合性能の定性的な検出に使用されます
磁場指示計との違い：本試験片は計量標準部品であり、指示計は粗い定性的なツールです
