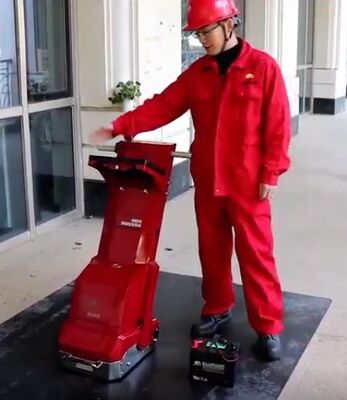

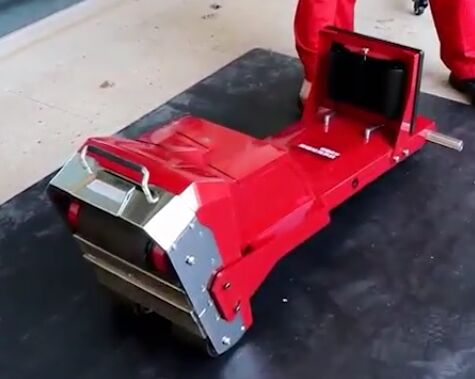

HMFL-M900 垂直貯蔵タンク底用の磁気流体漏れ検出器

2.1 システムホストの性能指標:

2.1.1 ホストディスプレイ 12.1インチ産業用容量タッチスクリーン オールインワンマシン CPU Intel Core I7 8GB DDR3メモリ 128GB ソリッドステートドライブ 超薄型マグネシウム・アルミニウム・シェルパッケージ設計扇風機のない冷却システム移動部品の保存,データ交換,USBインターフェイスによる信号伝送は不要

2.1.2 バッテリーレベルをリアルタイムで表示する機能がある.

2.1.3 データを保存し再生することができる.

2.1.4 バッテリーの稼働時間: 12V 33Ah バッテリーは10時間連続運転を保証できる.

2.2興奮検出装置の性能指標:

2.2.1 動作原理: 統合された磁気流出漏れ非破壊試験,磁気流出漏れ信号の取得および処理,および知的なデータ分析.

2.2.2 マグネティゼーション方法:ネオジウム鉄ボロン永久磁石の磁気化

計器には 96 つの信号入力チャネルがあります.

★2.2.4 スキャン幅300mm

★2.2.5 試験厚さ:6~20mm,

2.2.6 6mmの非鉄磁性材料を貫通できる.

2.2.7 刺激検知チャネルユニットは,漏れ磁気信号を検知するためにトンネル磁気抵抗 (TMR) 技術を採用している.TMR磁気センサーの感度は5〜6倍高い優れた熱安定性,高い信号/ノイズ比

2.2.8 磁気センサー配列の間の距離は10mmであり,位移エンコーダは動きの1.5mmごとにデータを収集する.

★2.2.9 検出感度:壁厚さの20%削減 (厚さ: 6~16mm)

壁の厚さ (厚さ16.5~20mm) の40%削減

★2.2.10 個々の欠陥を素早く特定し,位置位置の精度が≤5mm

★2.2.11 上部と下部表面の腐食欠陥を区別する能力を有する.タンクの底板の上下表面の腐食の位置と大きさを決定することができます.

2.3 駆動装置の性能指標

2.3.1 駆動モード:200W DCブラシレスモーター運転用か,手動運転に自由に切り替えられる.

2.3.2 モーター駆動システムには,各操作者のニーズに応じて速度を調整し,操作者の労力を減らす速度調節機能がある.

2.3.3 検出速度: 速度は0から0.6m/sまで調整できる.

2.4 システムソフトウェアの性能指標 (データ収集ソフトウェア,データ分析ソフトウェア,グラフィック処理ソフトウェア):

2.4.1 ソフトウェアシステムは純粋な中国語で表示され,タンクの底のプレート全体を迅速かつ包括的に検出し,腐食があるかどうかを判断し,腐食の程度を決定することができます.リアルタイムでデータ収集が可能です自動的にタンク底の地図,タンク全体のビュー,単板のビュー,リングプレートを追加,欠陥の限界値と連続検出モードを使用してリアルタイムで表示および分析できます;

★2.4.2 検出作業中の誤操作を処理し,検出データを効率的に処理できる独立したPCデータ処理ソフトウェアコンピュータやノートPCの様々なモデルに適応できる;

2.4.3 Windows プラットフォームのPC プラットフォームでデータ取得ソフトウェアと分析ソフトウェアを実行する.システムレポートソフトウェアは,自動的にグラフィックな方法でタンク底プレート全体の検出結果を表示することができます腐食領域の位置を特定し,腐食の重さを区別するために異なる色を使用します.

2.4.4 ストレージタンクの厳しい環境での操作を容易にするために,耐久的で耐久性のあるタッチ感受性のある工業用コンピュータを装備.リアルタイムデータ収集,ストレージ,表示,そして分析システムデータ取得ソフトウェアは,すべての漏れ磁場信号を入手するだけでなく,欠陥の特定の位置と腐食の重さをリアルタイムで表示することができます.

2.4.5 タンク底のプレート全体に対して自動で検出報告を作成し,タンク全体と単一のプレート間の欠陥を数える機能を持つパッチ機能を設計し追加する.タンク全体と単一のプレートを比較します;

★2.4.6 操作ソフトウェアの多言語設定はオプション (簡略化,伝統的な,英語)

2.5 機能指標:

★2.5.1 計器のハンドルには折りたたみ機能があり,折りたたみ後に浮遊屋上タンクを検出する際に浮遊屋上支架棒を回避し,検出盲点を減らすことができる.

★2.5.2 新しいLED前面と後部方向焦点照明機能前後方向を検知し,タンク内の検知光が不十分であるときに底面のプレートをはっきりと見えるようにする;

2.5.3 計器には電池を交換する際の電球火花による事故を防ぐことができる電気火花除去技術がある.

2.5.4 独特の水力棒支給方法を採用することで,貯蔵タンクの内部での検査作業における労働強度を大幅に削減することができる.

2.5.5 最新世代のハードウェア回路制御システムを採用し,各回路部品をモジュール化し,分離し,製品の安定性を向上させる.装置の操作中に手動による誤動作のリスクを軽減する.

2.6 その他の性能指標:

2.6.1 計器重量: 65kgを超えない.

2.6.2 包装箱: IATA国際航空輸送基準を満たしている.
