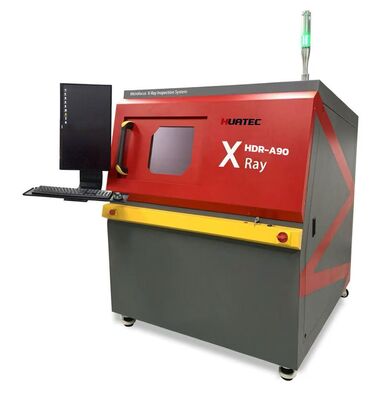

HDR-A90 マイクロフォーカスX線検査システム 90kV産業用NDTデфект検出器

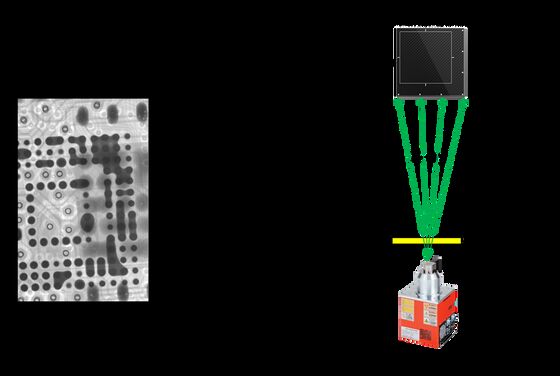

X線源

タイプ

閉ざし,マイクロフォーカス

最大チューブ電圧

90kV

最大電流

200μA

焦点の大きさ

5μm

機能

自動予熱

平面パネル検出器

効果的面積

130mm*130mm

ピクセルサイズ

85μm

決議

1536*1536

フレームレート

20fps

傾き角

60°

テーブル

サイズ

530mm*530mm

検出可能な領域

500mm*500mm

最大負荷

10kg

設備

拡大

ジオメトリ 200X

システム 1500X

検査速度

最大3.0s/ポイント

サイズ

1360mm (L) * 1365mm (W) * 1730mm (H)

体重

1200kg

電源

AC110-220V 50/60HZ

最大電源

1500W

産業用PC

I5CPU,8G RAM,500GB SSD

ディスプレイ

24×HDMILCD

安全性

放射線漏れ

漏れなし 国際基準: ≤1μスワ/h

鉛ガラスの観測窓

透明な鉛ガラス窓は内部の状態を観察するために放射線を遮る.

窓と裏扉の安全ロック

窓や裏ドアを開けたら,X線管は即座に切れます.窓や裏ドアが開いていると,ユーザーはX線を入れることはできません.

電気磁気安全スイッチ

X線が点灯したらロックします 観測窓は開けられません

緊急停止

操作位置の隣に,オフに押す

管の保護

X線チューブを閉めなければ ソフトウェアは使えない

機能モジュール

オペレーション

キーボードとマウスはすべての操作を完了することができます

X線チューブ

コントロール

Xボタンをクリックすると,X線をオンまたはオフにすることができます. リアルタイムチューブ電圧と電流値は横に表示されます.ユーザーは上下ボタンをクリックしたり,スライダーをドラッグしたり,調整するタイプ.

ステータスバー

インターロック状態,予熱状態,X線状態を表示する.赤と緑を交互に点滅させる.

画像効果調整

照明,コントラスト,画像の増幅は,満足のいく結果を得るために自由に調整できます.

製品リスト

ユーザは,Z軸位置,明るさ,コントラスト,増幅などの検査パラメータを保存し,同じ製品を検査するときに直接パラメータを呼び出すことができます.検査の効率を向上させる.

ナビゲーション

窓

カメラがテーブルの写真を撮った後,写真のどこかにクリックすると,テーブルはクリックして画面に表示する場所に移動します.

移動軸の状態

リアルタイムの座標を表示する

検査結果

測定結果 (使用者によって設定された空白率,距離,面積など) は順番で表示される.

スピード制御

各軸の移動速度は,ゆっくり,普通,高速に調整できます.

無効率

測定

自動計算

ソフトウェアは,自動で,長方形,パッドと内部空白の溶接球の縁を見つけ,測定します.熱帯雨林の水温を測ると,溶接球の面積,周長,最大空白率,長さと幅,赤と緑でNGまたはOKを表示します.

パラメータ調整

ユーザは,グレースケール 限界,ピクセル,コントラスト,サイズフィルタリング,その他のパラメータを調整して,自動計算の正確な結果を得ることができます.

空白を追加する

手動で

ユーザは多角形や自由図を描き,それを空白率への空白として計算することができます.

保存する

パラメータ

ユーザは灰色スケールスロージック,ピクセル,コントラスト,サイズフィルターなどのパラメータを保存し,同じ製品を検出するときに直接パラメータを呼び出すことができます.検出効率を向上させる.

他の測定機能

距離

基線として設定する A と B 点をクリックし,C ポイントから基線までの垂直距離を測定する C ポイントをクリックします.

距離率

溶接速度を測定するために用いられる.距離より1点Dを設定する.D点から基準線までの垂直距離を C 点の垂直距離で割るD と C の垂直距離の比率を得る.

角度

基準線として設定する A と B 点をクリックし,BA と BC 線間の角を測定する C 点をクリックします.

半径

溶接ボールなどの丸い部品を測定するために主に使用されます.円を決定し,周長,面積,半径を測定するために3つの点をクリックします.

周辺

主に四角形の構成要素を測定するために使用され,四角形を決定するために2つの点をクリックし,長さ,幅,面積を測定します.

自動検査

手動設定

テーブル上の任意の位置を検査ポイントとして設定できます. ソフトウェアは自動的に検査して画像を保存します.

配列

通常の検査点では,ユーザーは検査点の2つと列数と列数を設定するだけで,ソフトウェアは自動的に各点を検査し,写真を保存します.

オートマティック

識別

このソフトウェアは,目に見える点の位置を自動的に特定し,測定を行い,画像を保存します.
