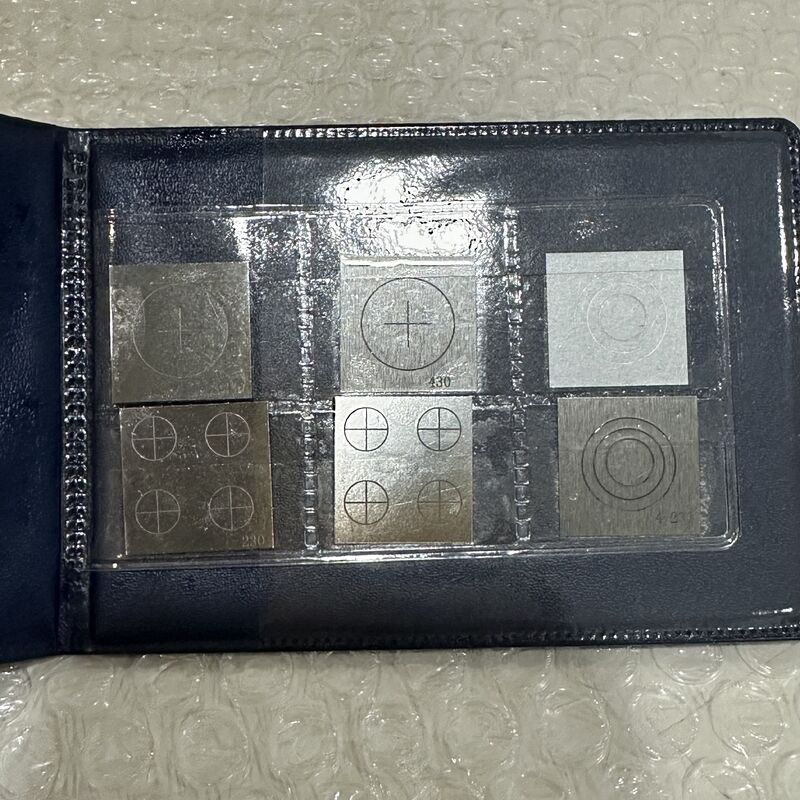

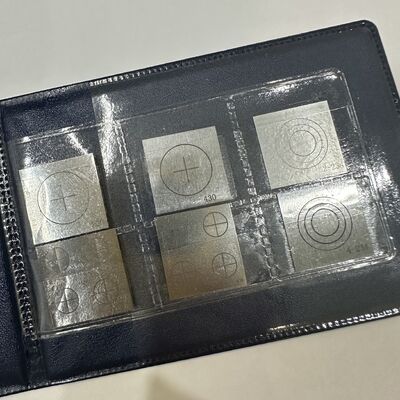

QQI MPI 検査のための変数深度欠陥シーム品質管理指標

検査項目

試験の条件,方法,要求

色

金属表面は明るい銀色で, 腐蚀などありません.

シンプルさ

裸の板の上に試料を置く.完全に平行. ねじれなし. 破裂なし. 表面の荒さRAは0.8mmです

シートアイロンのサイズと切断溝

ミルスケールで試験された試料の横の長さは0.75in×0.75inである.

試料CX-230の平均厚さは0.002インチです

精密顕微鏡で検査された人工欠陥記号"o"と記号"+"は,両方が試料の中央にある.

シンボルの直径は0.507インチで,シンボルの直径は0.25インチです.

試料CX-230の厚さは 0.002インチです

溝の深さは0.0008インチ,溝の幅は0.007インチです.

品質

物理と化学のテストの結果 金属は1005鋼鉄パークの電磁純鉄プレートから作られています

原材料の分析結果は,GB6985の規則に準拠する.

検査項目

試験の条件,方法,要求

色

金属表面は明るい銀色で, 腐蚀などありません.

シンプルさ

裸の板の上に試料を置く.完全に平行. ねじれなし. 破裂なし. 表面の荒さRAは0.8mmです

シートアイロンのサイズと切断溝

ミルスケールでテストされた試料の横の長さは0.75in×0.75inです.試料CX-430の平均厚さは0.004inです.精密顕微鏡でテストされた人工欠陥記号"o"と記号"+"は両方とも試料の真ん中にありますシンボルの直径は0.507インチ シンボルの直径は0.25インチ

溝の深さは0.0012インチです.

溝の幅は0.007インチ

品質

物理と化学のテストの結果 金属は1005鋼鉄パークの電磁純鉄プレートから作られています

原材料の分析結果は,GB6985の規則に準拠する.

検査項目

試験の条件,方法,要求

色

金属表面は明るい銀色で, 腐蚀などありません.

シンプルさ

裸の板の上に試料を置く.完全に平行. ねじれなし. 破裂なし. 表面の荒さRAは0.8mmです

シートアイロンのサイズと切断溝

ミルスケールでテストされた試料の横の長さは0.75in×0.75inです.試料3C2-234の平均厚さは0.002inです.精密顕微鏡でテストされた3つの人工欠陥は,すべて試験品の中心にある.

大きさは0.507インチ

中央は0.383インチ 小さいは0.258インチ

試験品3C2-234 大きめ 厚さ:0. 002インチ

溝の深さ0.0004インチ,溝幅:0.007インチ

中央の厚さ:00.002インチ 溝の深さ:

0.0006インチ,溝の幅:00.007インチ 小さくて

厚さ:00.002インチ 溝深さ:0.0008インチ

溝の幅:00.007インチ

品質

物理と化学のテストの結果 金属は1005鋼鉄パークの電磁純鉄プレートから作られています

原材料の分析結果は,GB6985の規則に準拠する.
