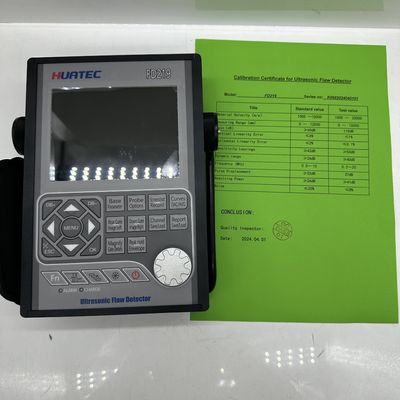

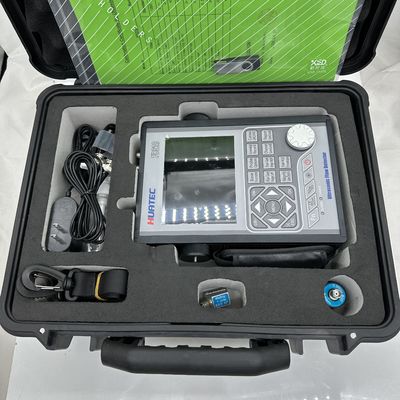

FD219 工業用Bスキャン＆ビデオ録画 超音波探傷器 (溶接・鍛造非破壊検査用)

FD219 工業用 B スキャン＆ビデオ録画 超音波探傷器（溶接・鍛造 NDT 検査用）

はじめに

この HUATEC FD219 探傷器は、ポータブルな工業用デジタル超音波探傷器で、ワークピース内の様々な欠陥（亀裂、介在物、気孔など）を迅速、便利、非破壊的、かつ正確に検出、特定、評価、診断できます。実験室と現場の両方で使用可能です。この機器は、製造業、鉄鋼冶金、金属加工、化学工業など、欠陥検出と品質管理が必要な分野で広く使用されています。また、航空宇宙、鉄道輸送、ボイラー・圧力容器などの分野におけるオンライン安全検査や寿命評価でも広く使用されています。

この機器は、溶接部、鍛造品、ビレット、車軸、シャフト、タンク、圧力容器、タービン、構造部品における隠れた亀裂、ボイド、剥離、および類似の不連続性の特定とサイジングに広く使用できます。

特徴

コアハードウェアはARM+FPGAで設計され、ソフトウェアは信頼性の高いマルチタスクオペレーティングシステムを使用しており、機器の機能性、携帯性、耐久性、信頼性を大幅に向上させています。

この機器はマスター・スレーブメニューを採用し、ショートカットキーとデジタルロータリーノブで設計されています。機器は軽量でポータブルであり、片手で持つことができます。

lディスプレイ

フルデジタルマルチカラー高解像度（640×480ピクセル）マルチカラーTFT LCDディスプレイ。波形表示はより繊細で人間的です。

環境に応じて4つのオペレーティングインターフェーススタイルを選択できます。

60Hzの高速更新レートのLCD。微細な波形変化を表示できます。

LCDの明るさは自由に設定できます。

l形状

オールアルミニウムメタルシェルは頑丈で耐久性があり、電磁シールド性能は非常に優れています。

360度回転可能なダンピングブラケットとラバーシースで使いやすいです。

強化ガラスパネル、非常に硬く、耐摩耗性、耐傷性に優れています。

lスクリーンショットとPDF探傷レポート

すべてのページのリアルタイムスクリーンショットと探傷レポートをBMP画像としてUSBメモリに保存でき、カラーまたはグレースケール画像として設定できます。

探傷レポートをPDFファイルとしてエクスポートし、USBメモリに保存して、アーカイブや印刷を容易にします。

PDFファイルのすべてのコンテンツは、ユーザーのニーズに合わせてカスタマイズできます。

BMP画像とPDFファイルは、コンピューターまたは携帯電話で表示できます。

lレンジ

鋼材で最大15000mm。レンジは固定ステップまたは連続可変で選択可能です。大型ワークピースや高解像度測定に適しています。

lパルサー

パルスエネルギーは100V、200V、250V、300V、350V、400V、500Vから選択可能です。

パルス幅は0.1μsから0.5μsの間で調整可能で、異なる周波数のプローブに適合します。

パルス繰り返し周波数は20Hzから2KHzの間で調整可能です。

ダンピングは50Ω、150Ω、250Ω、500Ωから選択可能で、プローブの最適な性能を発揮します。

プローブ選択：単結晶プローブ、二結晶プローブ、特殊アングルプローブ、貫通プローブ、クライミングプローブ。

lレシーバー

サンプリング：サンプリング速度320MHzの16ビットADコンバーター

整流：正半波、負半波、全波、RF

アナログ帯域幅：0.2MHzから20MHzまで、選択可能な周波数範囲（機器が自動設定）で、プローブに最適な性能を発揮します。

ゲイン：0dBから110dBまで、0.1dB、2dB、6dBのステップで調整可能。

lゲート

2つの完全に独立したゲートは、ピークトリガーを使用した信号の高さまたは距離の測定オプションを提供します。

エコー・トゥ・エコーモードにより、非常に近い信号でも正確なゲート位置決めが可能です。

ゲート開始：表示範囲全体で可変

ゲート幅：ゲート開始から表示範囲の終了まで可変

ゲート高さ：画面高さの0%から99%まで可変

アラーム：LEDフラッシュ付きのしきい値（正/負）。

lメモリ

機器には大容量メモリが内蔵されており、機器の電源が切れてもデータやファイルは失われません。

キャリブレーション設定とプローブパラメータを保存するための500チャンネルファイルをメモリに保存。

Aスキャン波形と設定を保存するための1000波形レポートファイルをメモリに保存。

すべてのファイルは保存、呼び出し、クリアできます。

チャンネル設定とレポートファイルはメモリディスク経由でエクスポートでき、USBメモリ経由で無制限に情報を保存することもできます。

lビデオレコーダー

ビデオレコーダーは多くの状況で役立ち、後で探査活動を分析したい人にとって非常に便利です。

機器はテストプロセスを記録し、ビデオファイルとして保存できます。これは、機器または専用ソフトウェアで再生できます。最大10個のビデオファイルをサポートし、各ビデオファイルは最大5分間です。

ビデオファイルをメモリディスクに保存することを選択した場合、ビデオファイルの数と期間に制限はありません。

テストプロセスの記録と再生は、将来の研究や探傷分析に大きな利便性をもたらします。

ビデオ再生は、一時停止、早送り、早戻し、停止機能をサポートしています。

機能

• 自動校正：プローブゼロオフセット、プローブ角度（K値）、材料速度の自動校正。
• 欠陥位置特定：サウンドパス、投影（表面距離）、深さ、振幅をライブ表示。
• 欠陥サイジング：AVGまたはDACを使用した自動欠陥サイジングにより、欠陥の許容または拒否のレポート作成を迅速化します。
• デジタル読み出しとトリガー機能：ノーマルプローブ使用時は厚さ/深さをデジタル読み出しで表示し、アングルプローブ使用時は表面距離と深さを直接表示します。
• DAC/AVG：カーブは自動生成され、サンプリングポイントの補正と修正が可能です。カーブはゲインとともに自動的に浮動し、検出距離とともに自動的に拡張し、遅延時間とともに自動的に移動します。任意の開口部のAVGカーブを表示できます。
• AWS D1.1。この規格を選択すると、手動計算が減り、検出効率が向上します。
• 曲面補正機能。
• 亀裂高さ測定機能。
• ゲート拡大：ゲート範囲を画面幅全体に広げます。
• ビデオ録画と再生。
• 自動ゲイン機能
• エンベロープ：60Hzの更新レートでのライブAスキャンとAスキャン表示のエンベロープの同時表示
• ピークホールド：フリーズしたピーク波形をライブAスキャンと比較して、テスト結果を簡単に解釈できます。
• ピークマーク：リアルタイムでピークをキャプチャしてマークします。
• エコーコーディング：1〜9のエコー表示領域を異なる色で表示し、欠陥位置の分析に使用します。
• Aスキャンフリーズ：表示フリーズにより、波形とテスト距離データを保持します。
• Bスキャン表示機能。ワークピースの欠陥形状を直感的に表示し、検出結果をより直感的にします。

リアルタイムクロック

機器の時計は常に時間を追跡して実行されます。

通信

2つのハイスピードUSB2.0ポート。2つのUSBモードを選択できます：U-DISKとU-BRIDGE。U-DISKモードでは、チャンネル設定ファイル、探傷レポートファイル、スクリーンショット画像、録画されたムービーをU-DISKに保存できます。U-BRIDGEモードでは、機器はDataProソフトウェアとデータを交換します。

バッテリー

内蔵大容量・高性能リチウムイオンバッテリー。

連続作業時間12時間以上。典型的な充電時間は4〜6時間です。

ノブ

ロータリーノブを使用して、オペレーションの調整を簡単かつ迅速に行えます。

ソフトウェアアップデート

ソフトウェアはU-DISK経由で簡単にアップグレードできます。アップグレードによる機械の損傷はありません。

仕様

• 測定範囲：鋼材速度で0〜15000mm
• パルス繰り返し周波数範囲：20Hz〜2000Hz
• 材料速度：1000〜20000m/s
• パルス繰り返し周波数範囲：20Hz〜2000Hz
• ダイナミックレンジ：40dB以上
• システム線形性：水平：+/-0.2% FSW,
• 垂直：0.25% FSH、アンプ精度+/-1dB。
• 分解能：40dB以上
• 感度残差：50dB以上（深さ200mmΦ2平底穴）
• リジェクト（抑制）：画面高さの0〜80%
• ノイズ：10%未満
• ゲートモニター：スイープ範囲全体で制御可能な2つの独立したゲート
• ゲイン：最大110dB、0.1、1.0、2.0、6.0dBの解像度で選択可能。
• 帯域幅（アンプ帯域幅）：0.2〜20MHz
• パルス変位：32dB以上
• 表示遅延：-20〜3400μs
• プローブ遅延/ゼロオフセット：0〜99.99μs
• テストモード：パルスエコー、デュアルエレメント、スルー伝送
• パルサー：チューナブルウェーブパルサー
• パルスエネルギー：100V、200V、250V、300V、500V選択可能
• 整流：正半波、負半波、全波、RF
• 単位：インチまたはミリメートル
• トランスデューサー接続：BNCまたはLEMO
• 電源要件：AC mains 100-240 VAC、50-60 Hz
• 動作温度：-10℃〜50℃、保管温度：-30℃〜50℃
