商品の詳細:
|
| 製品名: | フロレッセンスの磁気粒子欠陥検出器 | 納期: | 4～5ヶ月 |
|---|---|---|---|
| パッキングの後の総重量: | 4000キロ | サイズ: | 6000（長さ）*2000（幅）*2400（高さ）mm |
| 電極の間隔: | 0～4000mm（調整可能） | コイルの内径: | 15,000mm |
| ハイライト: | フロレッセンスの磁気粒子欠陥検出器,AC 15000A 欠陥検出器,2つの磁気コイル NDT機器 |
||

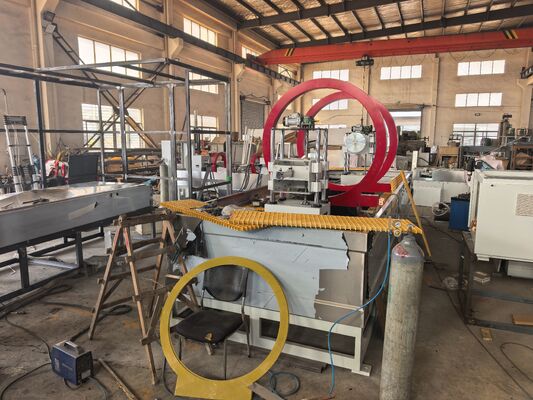

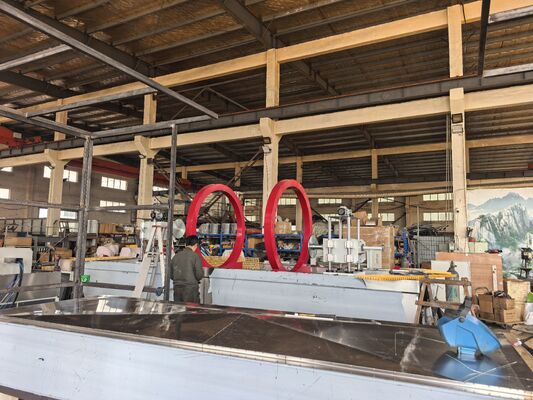

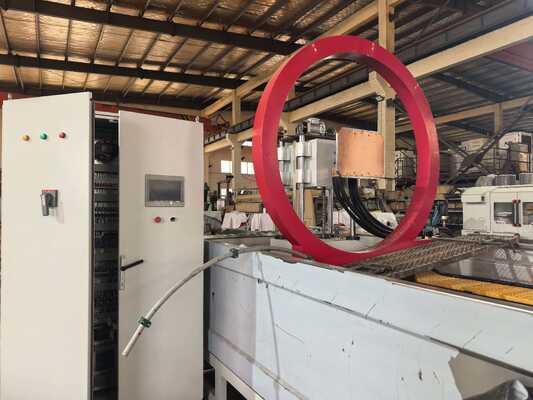

発光磁粒子欠陥検出器 AC 15000A 2つの磁気コイル
I. 作業原則
磁気粒子検査は,工品の欠陥部位における漏れ磁場と磁気粒子との相互作用を利用する.表面と近表面の欠陥 (裂け目など) の磁気透通性の違いを利用します磁気化後,磁気化された鋼材は,磁気化された鋼材の磁気浸透性により,これらの材料の不連続部分の磁場が歪みます部分的な磁気流の漏れと漏れ磁場が生成する.漏れ磁場が磁石粒子を吸収できるという特性を利用して磁気粉末が磁気粉末の位置に蓄積して磁気痕跡を形成します.適切な照明条件下で,欠陥の位置と形状が明らかになります.
II.執行基準
磁気粒子欠陥検出器:GB/T8290-2011
磁気粒子試験の観測条件:GB/T 5097-2020/ISO 3059:2012
アメリカ試験材料学会:磁気粒子試験方法 ASTM E1444-01
EU,国際規格:DIN EN ISO 9934-2-2003
III. 技術パラメータ
| 検知範囲:第1部分,直径 | ≤2500mm;第2部分の長さ≤4メートル |
| 電極間隔 | 0~4000mm (調節可能) |
| コイル内径 | 15,000mm |
| 周回電流 | AC 0~15000A RMS (電源停止段階制御装置付き) |
| 縦磁気ポテンシャル | AC 0~18000AT RMS (電源停止段階制御装置付き) |
| 電圧 | DC 35V |
| マグネティゼーション時間 | 0~5S |
| マグネティゼーション方法 | 周回磁化,縦磁化,組み合わせ磁化 |
| 固定方法 | パネム式固定 |
| 消磁効果 | 余剰磁気力 0.5mT未満 |
| 欠陥検出の感度 | A1 標準テストピース (15 / 50) ははっきりと表示されます |
| 紫外線強度 | 作業部品の表面から紫外線電球までの距離380mmの強度は4000uw/cm2未満ではない. |
| 空気圧 | 0.4~0.8MPa |
| クランプストローク | 0~50mm |
| 電極間隔 | 4メートル |
| 電源 | 3相5ワイヤのAC 380V 50Hz |
| 総寸法 | 6800 (L) ×2500 (W) ×4000 (H) (mm) |
| 体重 | 約5000kg |
V. 検査プロセス
第1部分: ハイティングとロード - エレクトロードブランキング - 磁気懸垂を噴射 - マグネティゼーション - 観察 - 部品を90度回転させ,第二の検査 - 消磁 - 解体
第2部分: ハイジングとロード - 電極の固定 - 磁気懸垂の噴射 - 磁化 - 観測 - 解磁化 - 解凍
