商品の詳細:
|
| 製品名: | フロレッセンスの磁気粒子欠陥検出器 | 納期: | 4～5ヶ月 |
|---|---|---|---|
| パッキングの後の総重量: | 4000キロ | サイズ: | 6000（長さ）*2000（幅）*2400（高さ）mm |
| 電極の間隔: | 0～4000mm（調整可能） | コイルの内径: | 15,000mm |
| ハイライト: | フロレッセンスの磁気粒子欠陥検出器,AC 15000A 欠陥検出器,2つの磁気コイル欠陥検出器 |
||

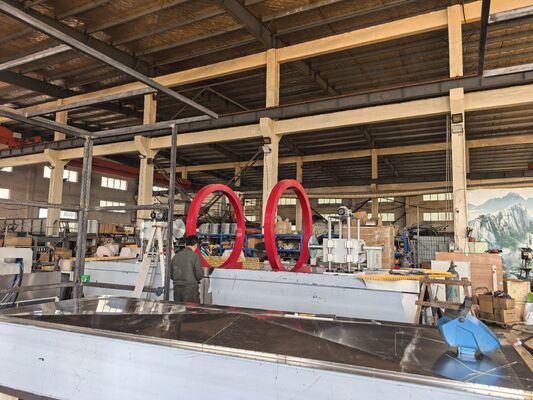

AC 15000A 2 つの磁化コイル蛍光磁性粒子探傷器
I. 動作原理
磁粉検査は、ワークの欠陥箇所の漏れ磁場と磁粉との相互作用を利用した検査です。鉄鋼製品の表面と表面近傍の欠陥（亀裂、スラグ介在、ヘアライン条痕など）と鋼材の透磁率の違いを利用します。これらの材料は着磁後、不連続部分の磁場が歪み、部分的に磁束が漏れ、漏れ磁場が発生します。欠陥部の漏れ磁場が磁性粒子を吸着する特性を利用し、磁性粉を引き寄せて欠陥部に磁性粉の堆積、つまり磁気痕跡を形成します。適切な照明条件下では、欠陥の位置と形状が明らかになります。
II.実行基準
磁粉探傷器：GB/T8290-2011
磁粉試験の観察条件: GB/T 5097-2020/ ISO 3059:2012
米国材料試験協会: 磁粉試験方法 ASTM E1444-01
EU、国際規格: DIN EN ISO 9934-2-2003
Ⅲ．技術的パラメータ
| 検出範囲：部位(1)、直径 | ≤2500mm;パーツ(2)、長さ≤4メートル |
| 電極間隔 | 0～4000mm（調整可能） |

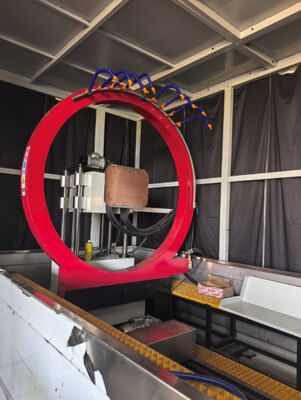

| コイル内径 | 15,000mm |
| 周方向電流 | AC 0~15000A RMS (パワーオフフェーズコントローラー付き) |
| 縦方向の磁気ポテンシャル | AC 0~18000AT RMS (パワーオフフェーズコントローラー付き) |
| 電圧 | DC35V |
| 着磁時間 | 0～5S |
| 着磁方法 | 円周磁化、縦磁化、複合磁化 |
| クランプ方式 | 空気圧クランプ |
| 消磁効果 | 残留磁気0.5mT以下 |
| 探傷感度 | A1標準試験片(15/50)を鮮明に表示 |
| 紫外線強度 | ワーク表面から紫外線バルブまで380mmの距離での強度が4000uw/cm2以上 |
| 空気圧 | 0.4～0.8MPa |
| クランプストローク | 0～50mm |
| 電極間隔 | 4メートル |
| 電源 | 三相5線 AC380V 50Hz |
| 全体の寸法 | 6800(長さ)×2500(幅)×4000(高さ)(mm) |
| 重さ | 約5,000kg |
V. 検査プロセス
パート(1): 吊り上げ・積載 - 電極クランプ - 磁気サスペンションの噴射 - 着磁 - 観察 - 90度回転、2次検査 - 消磁 - 荷降ろし
その(2)：吊り上げ・積載 - 電極クランプ - 磁気懸濁液の噴霧 - 着磁 - 観察 - 消磁 - 荷降ろし
