| 名前: | インテリジェント・エディ・ストリーム・デフォルト・デテクター | 使用: | 金属部品の表面および表面下の亀裂を検出 |
|---|---|---|---|
| 申請1: | パイプラインと圧力容器 | 適用について 2: | 自動車および自動車部品産業 |
| ハイライト: | デュアル周波数渦電流検出器、10 Hz ～ 10 MHz 周波数検出器、インテリジェントな非破壊検査装置,10 Hz to 10 MHz frequency detector,intelligent non destructive testing equipment |
||

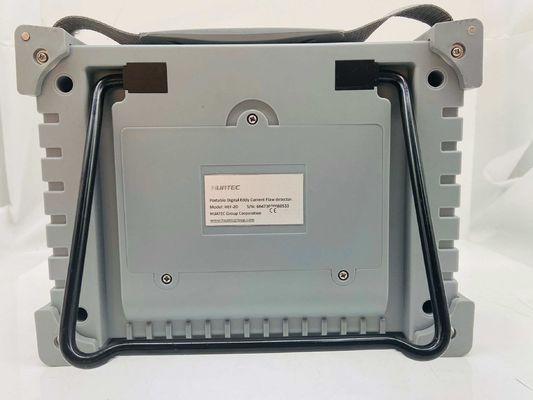

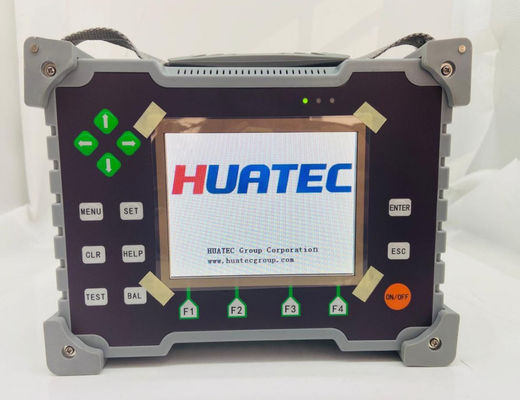

HEF-2D 10 Hz ～ 10 MHz 周波数範囲インテリジェントデュアル周波数渦電流検出器
製品説明
◆ HEF-2D は、HUATEC 電磁製品ファミリーに「強制」を追加し、世界最先端の DSP と FPGA 統合技術を使用して信号処理速度を大幅に向上させ、検出精度率が類似製品の 10 倍になっています。
◆ ほぼすべての渦電流試験用途に適していますが、干渉信号を効果的に抑制します。従来のデジタル「デュアル」渦電流試験だけでなく、「磁気メモリ、導電率、厚さ測定」の測定機能も備えており、脆弱性評価（表面検査ブレード、車輪、着陸装置、その他の航空機部品）で広く使用されている製品です。航空機のリベット穴やボルト穴の表面亀裂検出穴は、ファスナーの状態を分解したり取り外すことなく検出できます。航空機の多層構造、アルミニウム表皮の検出翼胴体接合部など、金属構造の応力は早期診断機能に重点を置いています。
◆ HEF-2D フール式操作が可能です。長時間の特別な訓練なしでもポストで働くことができます。
◆ 特記事項: 異なるセンサーのサポートを設定するには 2 つの関数が必要です。
アプリケーション:
航空宇宙、航空、特殊、大学教育、金属部品、パイプ、構造、溶接、金属部品の試験に。
技術的パラメータ
|
渦電流検査の技術指標: |
||
|
◆ |
従来の画面の欠点を解決する大画面、高輝度の5.7インチカラーTFT-LCD |
|
|
◆ |
独立検出頻度：合計2回 |
|
|
◆ |
周波数範囲: 10 Hz ～ 10 MHz、優れた周波数調整性能 |
|
|
◆ |
ゲイン: 0 dB ～ 99 dB、幅広いゲイン調整 |
|
|
◆ |
フェーズ:0～359°、ステップ 1 Deg、柔軟な位相回転 |
|
|
◆ |
インテリジェントミキシングユニット：計1台 |
|
|
◆ |
リフトオフ高さ：1～3mm、表層処理を隠す必要なし |
|
|
◆ |
自動天びん:デジタル電子天びん |
|
|
◆ |
テストのニーズを満たす位相/非振幅、ボックスおよびファンボックス、アラームモード |
|
|
◆ |
プローブドライバー:Vpp=1～8V、さまざまなプローブ構造に対応、多機能 |
|
|
◆ |
独立した X および Y ゲイン調整 |
|
|
◆ |
デジタルフィルタリング:HPF(0Hz～2000Hz)、LPF(0Hz)～2000Hz） |
|
|
◆ |
容量 USB 2.0 (ホスト) 出力接続 |
|
|
◆ |
渦電流検出信号再生・解析・保存・印刷機能 |
|
|
◆ |
中心座標：XY調整可能 |
|
|
◆ |
オペレーティングシステム:Linux 2.6 動作言語:英語/中国語 |
|
|
◆ |
表示モード：インピーダンス、タイムベース、直交座標、極座標 |
|
|
◆ |
電源：110V～220V、内蔵充電式リチウム電池 8000MAH |
|
|
◆ |
オンライン ホットキー グラフィック、テキスト ヘルプ |
|
|
◆ |
動作温度: -20°～60°Ｃ |
|
|
◆ |
標準系：デカルト座標、極座標 |
|
|
◆ |
器具寸法:250MM x 200MM x 85MM、重量:2.0KG |
|
|
◆ |
表示：波形、数値が一目でわかる； |
|
|
◆ |
DSP デジタル フィルタリングを使用: ハイパス、ローパス周波数 (0Hz)～2000Hz) |
|
|
◆ |
高速デジタル電子天秤 |
|
|
◆ |
「磁場」効果を自動的にクリアします |
|
|
◆ |
アラーム設定: 各チャネル独立した不等サイズ設定 |
|
|
◆ |
アラーム音：オン/オフ |
|
|
◆ |
検出処理パラメータを100セット保存 |
|
|
◆ |
10000 グラフィックス ストレージ、グラフィックスは U ディスクとして保存可能 |
|
|
膜厚測定技術データ: |
|
||
|
◆ |
試験方法：渦電流法 |
|
|
|
◆ |
マトリックス: 鉄、非鉄 |
|
|
|
◆ |
導電率試験範囲:0～1500μm (0～59.04mil) |
|
|
|
◆ |
表示単位:um & mil変換可能 |
|
|
|
◆ |
解像度:1um |
|
|
|
◆ |
精度: ±1um |
|
|
|
◆ |
データメモリ：測定データを1000件以上保存可能 |
|
|
|
◆ |
言語：中国語、英語 |
|
|
|
◆ |
DSP デジタル フィルタリングを使用: ハイパス、ローパス周波数 (0Hz)～2000Hz) |
|
|
|
◆ |
高速デジタル電子天秤 |
|
|
|
◆ |
「磁場」効果を自動的にクリアします |
|
|
|
◆ |
アラーム設定: 各チャネル独立した不等サイズ設定 |
|
|
|
◆ |
アラーム音：オン/オフ |
|
|
|
◆ |
検出処理パラメータを100セット保存 |
|
|
|
◆ |
10000 グラフィックス ストレージ、グラフィックスは U ディスクとして保存可能 |
|
|
|
標準構成 |
|
|
ホストHEF-2D：1式 |
|
|
プローブ：平面プローブ、貫通型プローブ、厚さプローブ |
|
|
プローブケーブル：1本 |
|
|
充電器: 1 つ |
|
|
バッテリー: 1 |
|
|
テストブロック: オプション |
|
|
説明書: 1 つ |
|
|
保証書：1枚 |
|
|
商品一覧 : ONE |
|
HEF-2D は、10 Hz ～ 10 MHz の周波数範囲を持つインテリジェントなデュアル周波数渦電流検出器です。さまざまな導電性金属の表面および表面下の亀裂、溶接欠陥、および材質の品質の非破壊検査に使用されます。航空宇宙、自動車、機械、冶金、ベアリング、石油化学産業に広く応用されています。
