| スキャン幅: | 300mm | 最大スキャン長: | 30メートル |
|---|---|---|---|
| 位置決め精度: | ±3mm または ±0.04% (8 メートルのスキャン長) | 駆動方法: | DCモーター ドライブ |
| ハイライト: | タンク底のプレートスキャナー 磁気漏れ検出器 保証付き非破壊試験機器,magnetic leakage detector,non-destructive testing equipment with warranty |
||

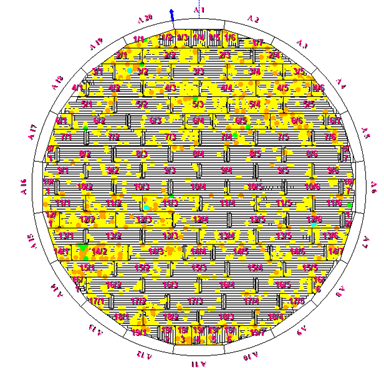

HMLF-2020 タンク底腐食磁流漏洩スキャナーは,複数の技術を統合した世界最先端のタンク底腐食検出システムの一つです.主に,石油と化学産業のタンク底腐食の磁気流漏れ検出に使用されます.システムには192個のMLFホールコイル探査機と64個のLMAホール探査機があり,タンク底の腐食欠陥を検知し,欠陥がどの表面 (上部または下部) に位置しているかを決定することができます..この2つの検出結果を組み合わせると,腐食の原因,腐食防止,リスク評価を分析するのに大いに役立ちます.
| 原則 | 漏れ原理 |
|---|---|
| 探査機数 | MLFホールコイル探査機192個,LMAホール探査機64個 |
| スキャン幅 | 300mm |
| 最大スキャン長さ | 30メートル |
| 位置付け精度 | ±3mmまたは ±0.04% (8メートルスキャン長) |
| 運転方法 | DCモーター駆動 |
| スキャン速度 | 0.5 m / s (固定) |
| 検出効率 | 9平方メートル/分 |
| 厚さ範囲 |
画法:最大12.5mm 自動停止モード: 16mm |
| 透明なコーティングの特性 | 強い穿透力 6mm 厚さの非鉄磁性コーティングを穿透できる. |
| 最大感度 | タンク底板の厚さの20%の腐食 |
| 欠陥の精度 | 評価相当の ± 5% |
| 欠陥を最小限に検出する能力 | Φ2mmの穴,プレートの厚さの50%の深さ. |
| 上部と下部の表面の欠陥 | 腐食が底板の表面か下側にあるかを判断できます |
| データ保存 | コンピュータのハードドライブに保存したり,USB経由で外部ハードドライブに保存したりできます. |
| リアルタイム分析 | X/Y座標が特定され 欠陥が上層面か下層面にあるか分かります |
| 電源 | 12V DC充電可能なバッテリーで,220Vの動作電圧のスマート充電器を装備する. |
| 体重 | 約45kg |
| ソフトウェア | リアルタイムデータ収集・分析ソフトウェア,分析レポートソフトウェア |
