| 画面: | 11 インチ 800X600 TFT カラーディスプレイ | トランスデューサーの港: | 160 ピン PA トランスデューサー ポート。 Lemo-00 従来のトランスデューサーポート、TR または T&R 用 |
|---|---|---|---|
| メモリ: | 内蔵: 16GB RAM+4GB FLASH;SDカード (最大32Gまで); 外部: USBドライブ | 電源: | AC:100V240V,50V60Hz,DC:12V |
| ハイライト: | 段階的に行なわれる携帯用-配列の欠陥の探知器,保証付きの超音波欠陥検出器,HPA-500 非破壊的な試験装置 |
||

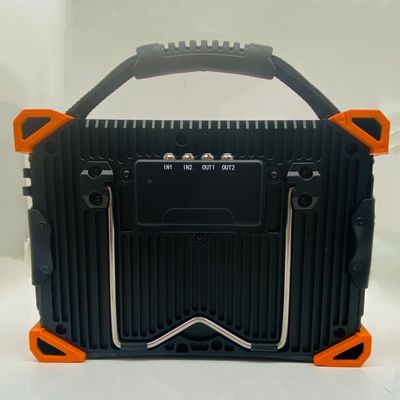

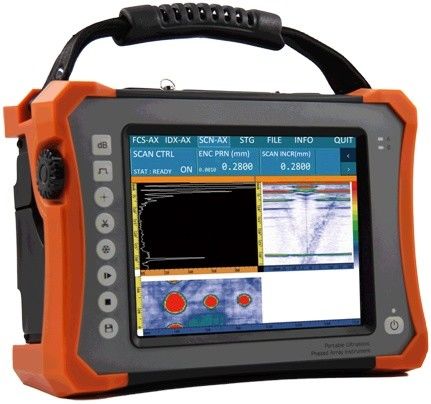

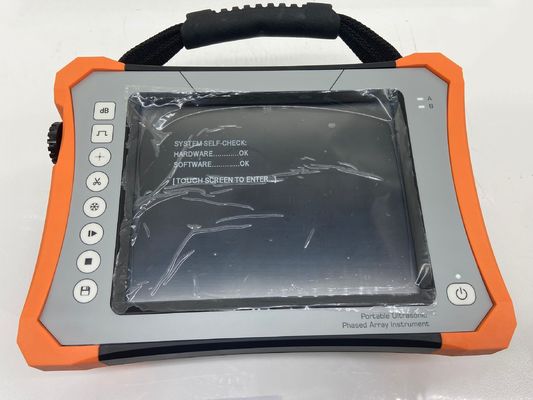

HPA-500は,原始はHUATECによって開発されたポータブルの64CH相配列超音波欠陥検出器である. 防水および油性,扇風機なし,タッチスクリーン. プロセス全体のデータログ,革新的なフェーズ配列探査機と検査方法がこのモデルは優れた性能とサポートを保証し,高いC/P比率で同類の最高のモデルの一つです.
| モード | パンチ | UT | トーフド |
|---|---|---|---|
| チャンネル | 16:64 | 2 | 2 |
| ディスプレイ | 11インチ 800×600 TFT カラーディスプレイ |
| トランスデューサーポート | 160ピンのPAトランスデューサーポート;T-RまたはT&R用のLemo-00従来のトランスデューサーポート |
| I/O ポート | USB2で0港: 2 (Qty) |
| HDMI;エンコーダー | |
| LAN (ギガビットNIC) | |
| WIFI | |
| I/O (運用開始) | |
| 2Dエンコーダー | |
| 記憶力 | 内蔵:16G RAM+4GB FLASH ;SD カード (最大32Gまで) 外部:USBドライブ |
| 体重 | 3.5Kg (バッテリー1台) |
| サイズ | 284mm*202mm*95mm |
| 電源 | AC:100V240V,50V60Hz,DC:12V |
| 充電 | (バッテリー) 内側または個別 |
| バッテリーの寿命 | 6 時間 |
| 労働力 | 24W |
| 言語 | 英語 |
| 温度条件 | 環境:20°C~50°C 保存: -20°C~60°C |
| IP | IP54 |
| モード | パンチ | UT | トーフド |
|---|---|---|---|
| PRF | 50Hz〜10kHz | 50Hz5kHz | 50Hz5kHz |
| 電圧 | 双極性, ±45±100V,ステップあたり5V | 負の平方波, -75V~-250V,ステップあたり25V | 負の平方波, -75V~-250V,ステップあたり25V |
| パルス幅 | 20ns~800ns,ステップごとに5ns | 20~800ns,ステップごとに5ns | 20~800ns,ステップごとに5ns |
| 減圧 | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| サンプリング率 | 125MHz | 200MHz | 200MHz |
| 遅延精度 | 2.5ns | N/A | N/A |
| Rx 遅延 | 0°40us | N/A | N/A |
| 帯域幅 | 0.5MHz~19MHz | 0.5MHz~15MHz | 0.5MHz~15MHz |
| 利益 | 0.080dB | 0.0~110.0dB | 0.0~110.0dB |
| フィルター | 0.5-9.6MHz2.5〜12.9MHz3.8-19MHz 選択可能 | ブロードバンド,ナローバンド | ブロードバンド,ナローバンド |
| 改正 | FW | FW | RF |
| 拒否する | 0~80% | 0~80% | 0~80% |
| スキャンモード | A/L/S/C | A について | A/D |
| トリガー | エンコーダー | N/A | エンコーダー |
| スキャンライン | 最大128 | N/A | N/A |
| 斜め | Lスキャン:89°+89° Sスキャン: 89°+89° |
N/A | N/A |
| スマートカール | 速度/遅延/ACG/TCG/エンコーダー | DAC/DGS | 遅延/X値/PCS/波/エンコーダー |
| 範囲 | 0.0 千ミリ,最小1ミリ | 0.0~2000mm | 0.0~2000mm |
| 遅延を表示する (最大) | 1000mm | 2000mm | 2000mm |
| パルスシフト (最大) | N/A | 2000mm | 2000mm |
| ユニット | mm | mm | mm |
| ゲート | A/B | A/B | A/B |
| ゲートスタート | 範囲内で利用可能 | 範囲内で利用可能 | 範囲内で利用可能 |
| ゲート幅 | 範囲内で利用可能 | 範囲内で利用可能 | 範囲内で利用可能 |
| ゲートスリージングル | 0〜100% | 5~95% | 0〜100% |
| 警報信号 | バザー/LED | バザー/LED | バザー/LED |
| スポッティング | クリスト / フランク | クリスト / フランク | クリスト / フランク |
| 読み取り | Amp/Path/Horizontal/Depth (アンプ/パス/水平/深さ) | Amp/Path/Horizontal/Depth (アンプ/パス/水平/深さ) | Amp/Path/Horizontal/Depth (アンプ/パス/水平/深さ) |
| 決議 | 0.5mm | 0.1mm | 0.1mm |
