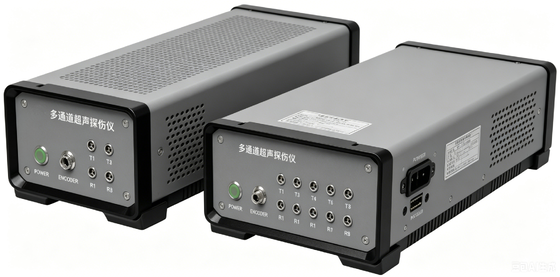

HFD-UT2C/UT4C/UT8C/1616C/UT40C シリーズは、当社の新しいマルチチャンネル超音波データ収集および二次開発プラットフォームです。超音波高電圧送信、エコー信号受信、増幅、AD取得、処理機能を統合しています。さらに、ユーザーが新しいソフトウェアを開発するための二次開発も提供します。HFD-UT2C～UT40C によって記録されたデータの処理により、ユーザーは機能とインターフェースをカスタマイズし、それらをシステムに統合してさまざまな超音波アプリケーションシステムを形成できます。

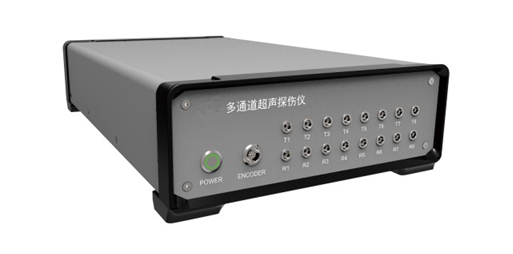

HFD-UT8C は、機器に 8 つの UT チャネルがあり、チャネルがブロック可能であることを意味します。

*注意: さらに多くのチャンネルが必要な場合は、40 UT チャンネルをサポートする HFD-UT40C を考慮してください。

仕様:

構造原理:

HFD-UT8C は独立したモジュールであり、ネットワーク ケーブルを介して監視ホストに接続されます。次の図に示すように、監視ホスト上で動作するソフトウェアは、ネットワーク インターフェイスを介して HFD-UT8C に指示を送信し、HFD-UT8C から返されたデータを受信します。

特徴：

二次開発

私  クライアント サンプル プログラムの完全なセットのデモ ソース コードを提供します。 DEMO コードには、基本的なマルチチャネル超音波機能がすでに備わっています。ユーザーは、デモ コードを参照して二次開発を行ったり、デモ コードに直接機能を追加して開発したりできます。

私  慎重に設計された二次プログラミング アクセスにより、直感的でシンプルなプログラミングが可能になり、手動デバッグがサポートされます。プログラミングする前に、ユーザーは手動で計測器を HFD-UT2C ～ UT40C に送信して、パラメータ変更の効果をテストできます。

優れた身体的特徴

私  内部統合された超音波励起回路、負の方形波、電圧は - 25 V ～ - 300 V で調整可能、パルス幅は 30 ns ～ 1000 ns で調整可能、さまざまなタイプの送信素子との最大マッチング。

私  A波圧縮、ゲート検出、音路測定など、超音波探傷器に必要なほとんどの信号処理・検出機能を内蔵しており、標準的な超音波探傷システムを素早くセットアップできます。

私  生の AD 取得データをクライアントに送信することで、ユーザー処理用の生データを提供します
