商品の詳細:
|
| PRF: | 25～10KHz | 動作周波数: | 0.515MHz |
|---|---|---|---|
| 得: | 0.0～110.0dB | カバレッジ: | 0.0~10000mm (ステール 縦波) 連続性調整可能,最小ステップ 0.1mm |
| 表示遅れ: | 0～999.9μs | 表示シフト: | -7.5〜3000μs |
| ゲート: | A、B | ゲート高さ: | 5～95％ |
| ハイライト: | 高精度超音波テストモジュール 産業用超音波ADデータ出力 多機能超音波開発機器,Industrial Ultrasonic AD Data Output,Multi-function Ultrasonic Development Equipment |
||

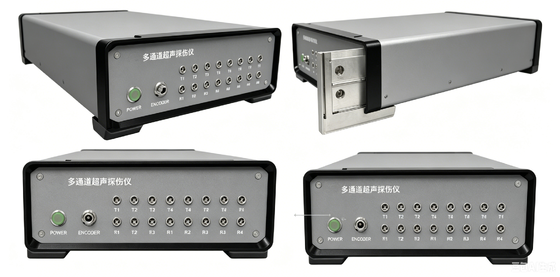

HFD-UTシリーズ 高精度産業用超音波モジュール 原材料ADデータ出力 多機能超音波テスト 副開発機器
HFD-UT2C/UT4C/UT8C/1616C/UT40Cシリーズは,私たちの新しいマルチチャネル超音波データ取得と二次開発プラットフォームです. それは超音波高電圧伝送を統合します.エコー信号受信増幅,AD取得と処理機能HFD-UT2C~UT40Cによって記録されたデータの処理は,ユーザが機能とインターフェースをカスタマイズできるようにします.システムに組み込み,様々な超音波アプリケーションシステムを形成します.

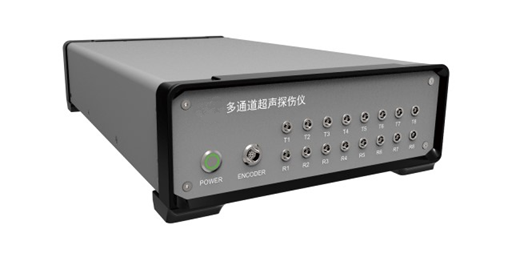

HFD-UT8Cは,計器が8つのUTチャンネルを有し,チャンネルはブロック可能であることを意味します.
*注:より多くのチャンネルが必要であれば,40UTチャンネルをサポートするHFD-UT40Cを考慮してください.
仕様:
|
エミッター |
|
|
PRF |
25ほら10KHz |
|
電圧 |
負の平方波, -25ほら-300V,25V ステップアップ |
|
パルス幅 |
30ほら1000nm,5ns ステップ |
|
トリガー |
内部/外部/エンコーダー |
|
受信機 |
|
|
横直線性エラー |
≤0.4% |
|
垂直線性エラー |
≤3% |
|
過剰感受性 |
2P20探査機を使用して,平底穴 Φ2 の200mm ブロックを検出する場合 ≥56dB. |
|
減圧 |
40080歳 |
|
サンプリング率 |
100M |
|
作業頻度 |
0.5ほら15MHz |
|
利益 |
0.0ほら110.0dB |
|
フィルター |
ブロードバンドとナローバンド |
|
改正 |
ポジティブ,ネガティブ,フルプレイ,RF,スペクトル |
|
チャンネル間の交差音声 |
>60dB |
|
最大入力信号 |
14VPP |
|
対象 |
0.0ほら10000mm (ステール 縦波) 連続性調節可能,最小ステップ 0.1mm |
|
表示遅延 |
0ほら999.9μs |
|
ディスプレイシフト |
-7番目5ほら3000μs |
|
信号処理 |
|
|
ゲート |
A について,B について |
|
出発点ゲート |
全範囲 |
|
ゲート幅 |
スタートポイントから全距離まで |
|
ゲートの高さ |
5ほら95% |
|
テストモード |
フロンティア,ピーク |
|
データ表示 |
ゲートでの読み取り:範囲と音響経路 |
|
測定解像度 |
0.1mm |
|
システム/その他 |
|
|
電力消費量 |
15W,設定によって異なります |
|
データ送信 |
1000M イーサネット |
|
角度 |
Lスキャン -75°ほら+75° ステップ 011, 10 調節可能 S-Scan -75°ほら+75° ステップ自動最適化 |
|
サイズ |
188×238×403; 100×200×300 について |
|
港 |
Q5 |
|
エンコーダーポート |
2 インクリメント・エンコーダー |
|
USBポート |
2 |
|
I/Oポート |
丸いタイプ |
|
ネットワークポート |
100M/1000M イーサネット |
|
デバッグポート |
COM 1 について |
構造原則:
HFD-UT8Cは,ネットワークケーブルを通じてモニタリングホストに接続される独立したモジュールです.監視ホストで実行されているソフトウェアは,ネットワークインターフェースを通じてHFD-UT8Cに指示を送信します., 下の図のように HFD-UT8C から返されたデータを受信します.
特徴:
副産物
わかった DEMOソースコードは既に基本的なマルチチャネル超音波機能を持っています.ユーザは,副開発のためのDEMOコードを参照したり,開発のためのDEMOコードに直接機能を追加したりできます..
わかった 手動デバッグもサポートします プログラミングの前にパラメータの変更の効果をテストするために,ユーザはHFD-UT2C~UT40Cに機器を手動で送信することができます.
立派 な 身体 的 な 特徴
わかった 内部統合された超音波刺激回路,マイナス方角波形,電圧を - 25Vから - 300Vまで調整できる,パルス幅を 30nsから 1000nsまで調整できる異なるタイプの送信元との最大適合.
わかった 超音波の欠陥検出装置に必要な信号処理と検出機能のほとんどと内部統合,A波圧縮,ゲート検出,音道測定,など標準的な超音波の欠陥検出システムを 簡単に設定できます
わかった クライアントに生 AD アクセス データを送信してユーザー処理のための生データを提供します
