HCDX-IISC ポータブル磁気粉末検査機 接触式スイッチ 調整可能な磁気化電流 ボイラー 溶接割れ検出器

HCDX-IISC ポータブル磁粉検査機非接触スイッチ調整可能な磁化電流ボイラー溶接亀裂検出器

導入：

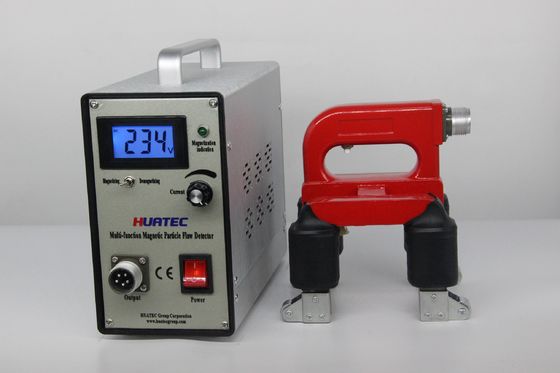

HCDX-IISC複合磁性粉末探傷器はシリコン制御の非接触スイッチを採用しており、低ノイズ、強力な磁力、長寿命、簡単な操作を備えており、現場や実験室での使用に適しています。本器は複合構成を採用しており、ユーザーはニーズに応じてプローブを自由に選択できます。タイプ A、D、E、O プローブはユーザーの要件に応じて構成できます。

HCDX-IISCシリーズは消磁機能と電流調整機能を備えています。

この磁粉探傷器（位相制御回路付）はコントローラに8ビットMCUを採用しており、交流ゼロ電圧クロス信号と電流調整信号を正確に収集することで励磁電流の連続調整を実現しています。さらに、消磁機能も搭載しています。消磁モードを選択してトリガーボタンを押すと、消磁機能をオンにすることができます。さらに、MCU のプログラムは生涯無料でアップグレードでき、タイプ A、D、E、O プローブはユーザーの要件に応じて構成できます。

すべてのオプションのプローブパラメータ:

応用：

主に強磁性ワークの表面および表面付近の亀裂を検出するために使用されます。

ボイラー圧力容器、鋼構造物、鍛造品、鋳物、溶接部品、機械加工部品など

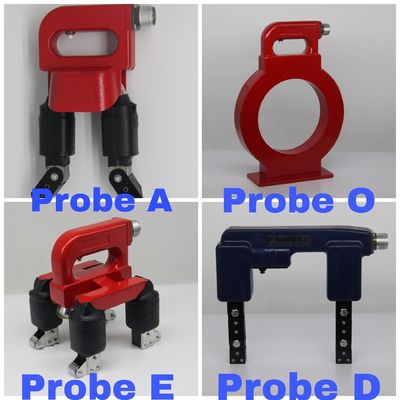

モデル HCDX-IISC の標準プローブの紹介:

タイプDプローブ（電磁ヨークプローブ）：可動ジョイントを備え、表面ワークを磁化して検出できます。

タイプAプローブ（馬蹄形プローブ）：あらゆる種類のすみ肉溶接、大きなワークの内側および外側コーナーの局所的な磁化検査に適しており、作業灯が装備されています。

O型プローブ（リング型コイル）：ワークの円周方向の亀裂検出に適しており、ワークの疲労による亀裂に対して非常に敏感です。また、遠距離方式によるワークの脱磁も可能です。

タイプ E プローブ (回転磁場プローブ): あらゆる種類の直線溶接、ガース溶接、突合せ溶接、および大きな幾何学的形状の平面および曲面の万能探傷を実行します。プローブにはローラーが装備されており、操作が容易になり、速度が向上します。プローブには観察を容易にするための作業灯が装備されています。

技術パラメータ:

電源：AC220V±10% 50HZ 5A

出力: AC 38V 10A

タイプ ADEO プローブはオプションで利用可能です

検査速度: ≥6 m/min

プローブの温度上昇: ≤60℃

動作ビート: 長時間の連続動作で動作することをお勧めします: 磁化時間 ≤ 3 秒、ギャップ時間 ≥ 5 秒

重量：約6.5Kg（本体）

コントローラーのサイズ: 95x45x75mm (長さ*幅*高さ)

キャリングケースのサイズ: 170x140x70mm (長さ*幅*高さ)

標準配送:

ホスト HCDX-IISC 1

タイプDヨークプローブ1

タイプAプローブ    1

タイプEプローブ    1

O型プローブ    1

電力線   1

プローブライン   1

標準試験片1

取扱説明書  1

証明書       1

オプションのアクセサリ:

タイプAプローブ

おお、探査機よ

Eプローブ

Dプローブ

自重

試験片

紫外線
