| 頻度: | 1 ～ 1280 Hz ≤±0.01% | プローブ: | 5mm、8mm、11mm プローブ |
|---|---|---|---|
| 範囲: | 0～4.0mm | 画面: | 振動と周波数の 3 1/2 桁の表示 |
| ハイライト: | HUATEC HG-5026 振動校正器、バッテリー駆動振動校正器、非破壊検査用振動校正器,battery powered vibration calibrator,vibration calibrator for non-destructive testing |
||

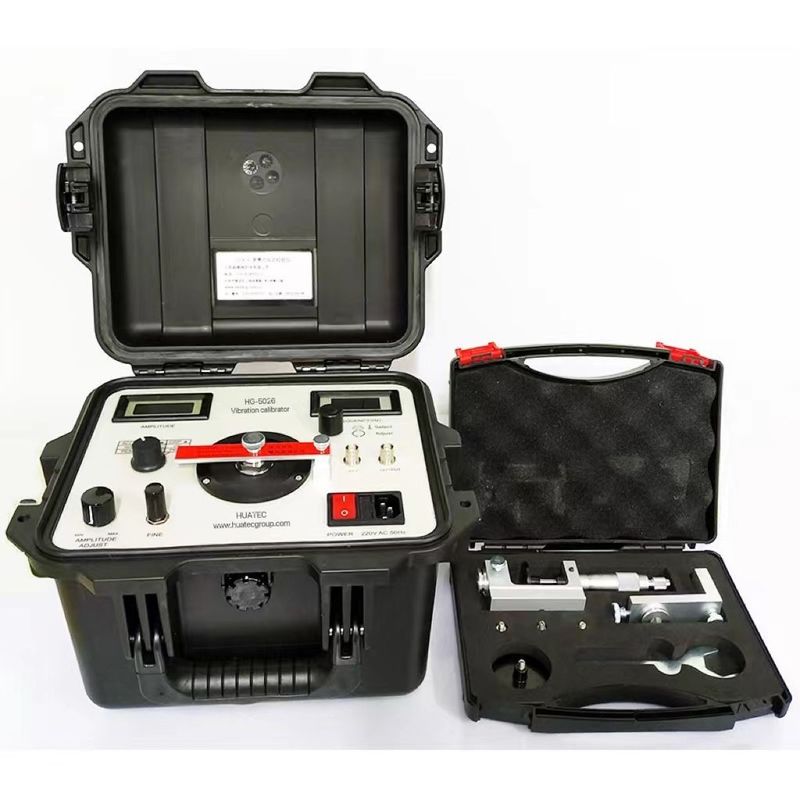

HG-5026 電池式振動校正器
HG-5026 バッテリ駆動振動校正器は、振動加速度計、速度および近接トランスデューサ、さらには振動測定器の校正に使用できます。 1 ～ 1280 Hz の任意の周波数の標準正弦波振動をキャリブレータで定義できます。加速度、速度、変位の振幅はポテンショメータによって定義でき、デジタル ディスプレイに表示されます。水平方向または垂直方向の振動を発生させることができます。 HG-5026 は、正弦波信号発生器、パワーアンプ、標準トランスデューサー、振動計、シェーカーを 1 つにまとめたもので、小容量、高精度、簡単な操作が特徴です。研究室でも現場でも使用できます。
最大振動振幅とトランスデューサ重量
| 重量 周波数 |
100g未満 | <250g | <500g | ||||||
|---|---|---|---|---|---|---|---|---|---|
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/秒) | d(μm) | a(m/S2) | v(mm/秒) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000年 |
| 20Hz | 15 | 85 | 1900年 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000年 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
注: 周波数が高い場合、振動変位の値が非常に小さいため、キャリブレータはこれらの点での振動信号の振幅を表示しません。
バッテリーの紹介:
仕様
頻度：1 ～ 1280 Hz ≤±0.01%
振幅精度:
振幅精度:
加速度 (@10m/s2PK) 40Hz～320Hz+0.3dB+1桁
20Hz～640Hz+ 0.5dB+1桁
速度 (@20mm/秒 rms) 40Hz～320Hz+0.5dB+1桁
変位 (@50μm pk-pk) 40Hz～320Hz+0.5dB+1桁

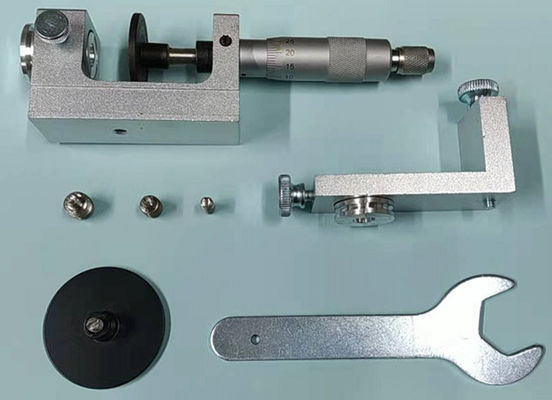

近接プローブ直線性校正キット
プローブ： 5mm、8mm、11mm プローブ 範囲： 0～4.0mm
速度プローブの重量:＜650g
画面： 31/2振動と周波数を数字で表示
サイズ：300×250×210(mm) 正味重量： 6kg
温度: 動作: 0ああC～50ああC ストレージ： -20ああC～70ああC
力： 220Vac (オプションで 110Vac)
