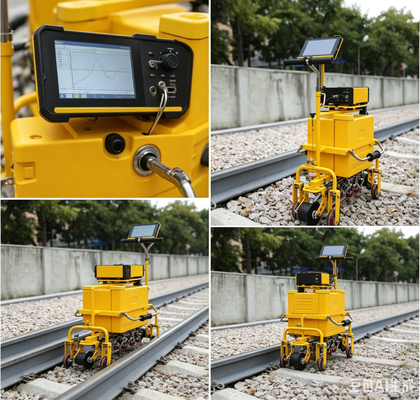

FD-GT-20 軽量レール超音波探傷器 10 チャンネル A/B スキャン WIFI GPS クラウドストレージ鉄道線路欠陥検査トロリー

FD-GT-20 軽量レール超音波探傷器 10 チャンネル A/B スキャン WIFI GPS クラウドストレージ鉄道線路欠陥検査トロリー

HUATEC FD-GT-20 レール探傷器は、Goworld の第 3 世代のオールデジタル製品です。TFTカラーディスプレイと鉄道用軽量台車システム。外務省発行の TB/T 2340-2012 UT レール テスター規格に準拠鉄道（中国）向けのこの装置は、43〜75kg/mの種類のレールの検出作業が可能です。鉄道、高速鉄道、地下鉄に適用されます。

技術仕様

1. デジタルレール用超音波探傷器 FD-GT-20 の紹介

FD-GT-20 レール探傷器は、鉄道システムに使用される TFT カラー ディスプレイと軽量トロリーを備えた HUATEC グループの第 3 世代オールデジタル製品です。中国鉄道部発行のTB/T 2340-2012 UTレールテスター規格に準拠したこの装置は、43～75kg/mの種類のレールの検出作業が可能です。ヘッド、ウェブ、およびその他のさまざまな欠陥を効率的に発見します。フランジ鉄道、高速鉄道、地下鉄に適用されます。

この機器は超音波ホスト+操作端末モードを採用し、ワイヤレスWIFI経由で接続します。顧客の操作体験を向上させながら、機器のインターネットプラス機能を拡張して、人間と機械の検出分離、データオンライン、オフラインリアルタイムストレージ、GPS測位、データクラウドストレージなどのさまざまな機能を実現できます。また、顧客自身のニーズに応じて独自の超音波操作端末をカスタマイズできます。

2. 特徴

(1) トロリーフレームはコンパクトで耐久性があり、メンテナンスが簡単です。

(2) 大容量の一体型ツールボックス水タンク。

(3) 一体型リフティングプローブホルダー、プローブは簡単に取り外し、交換できます。

(4) 小型でポータブル、工業用3耐タッチパネルを搭載。

(5) 関連基準に準拠した優れたパフォーマンス指標。

（6）GPS測位、データクラウドストレージ、自動音声認識およびその他の機能をサポートします。

(7) 探傷のニーズを満たす機能的なアプリケーション。

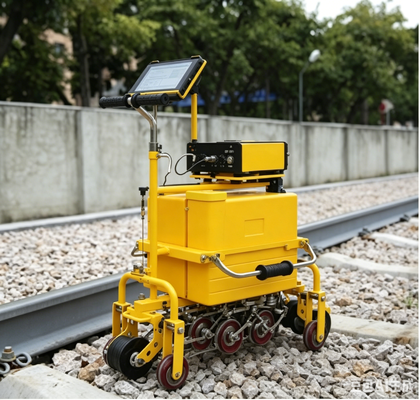

3. 台車の外観構造

4. 楽器の外観構造

機器は小型で持ち運び可能で、全体の寸法: 94X222X225mm、正味重量は約1.8kgです。

5.大容量の一体型ツールボックス水タンク

プラスチック製の水タンクに水を入れると20Lになります。

6.一体型プローブホルダー

すべてのプローブは車の底部で閉じられており、単一の方法で持ち上げたり取り外したりすることができ、プローブの取り外しと交換がより便利になります。

7.工業用三耐タブレット

防塵・防水・耐衝撃の工業用3耐タッチスクリーンタブレット。

8. 機器固有の探傷アプリケーションソフトウェア

タッチパネルの操作特性については、専用アプリケーションソフトを使用することで機能選択やパラメータ調整が容易になります。

9.コンピュータ探傷データ再生ソフト

データの再生速度は調整可能で、インテリジェント再生、イベントスクリーニング、統計、データ検索、印刷、エクスポートなどの機能をサポートします。

付録 1. 機能と特徴

1. ホストの外観はコンパクト、頑丈、そして軽量です。組み立てと分解が簡単です。優れた環境適応性、作業環境温度 -15 °C ~ 45 °C、連続作業時間は 8 時間以上、防振および耐干渉、保護等級 IP65。
2. ホストには複数の探傷チャンネルがあり (複数のプローブを異なる角度で接続できます)、順次時分割サイクルが機能します。
3. 0、37、70 度のプローブは、レールの主要部分を完全に検出できるように設計されています。
4. ホスト構成は「サーバー＋クライアント」の形になります。 「サーバー」、つまりホスト (入力とディスプレイなし) は 1-N チャンネルの超音波モジュールです。 「クライアント」とは、ネットワーク通信のための有線ネットワーク LAN (または無線 WIFI) 接続を介した操作端末 (入力および表示)、ホストおよびクライアント (操作端末) を指します。
5. 負方形波パルス励起モード送信回路
6. アナログ フィルターはホストの信号対雑音比を高めます。
7. チャンネルゲインは「基本ゲイン」+「補償ゲイン」の合計となります。
8. 選択したレールタイプに応じて、検出範囲、材料音速、パルスシフトが自動設定されます。
9. 従来の超音波基本パラメータの機能（検出範囲、物質音速、プローブゼロ点、リーディングエッジ、角度、ゲート開始位置、幅、レベルなど）を手動で調整できます。
10. 拒否機能付き。
11. チャネル繰り返し周波数はチャネルごとに 400 Hz に固定されています。
12. チャンネルプルーフィング機能付き。
13. A、B、A+B表示機能を備えています。
14. 音と光のアラーム機能付き。
15. 音声案内機能付き。
16. 車の実装プロセスには、速度超過警告機能があります。
17. 警報門内の最高波の音道、水平距離、垂直距離を自動測定する機能を備えています。
18. マーキング機能（怪我、トラック番号、車の前進、後退など）を備えています。
19. 補正カーブ機能を内蔵しており、カーブの編集（新規、変更、削除）が可能です。
20. アラームの音量と周波数はチャンネルごとに調整できます。
21. 検出プローブ結合異常機能付。
22. チャンネルゲート、波形、アラーム表示、プローブ方向表示、プローブ角度表示、B表示チャンネルカラーカスタマイズ機能。
23. 表示インターフェースの背景色カスタマイズ機能付き。
24. ユーザーは追加のジョブパラメータをカスタマイズできます。
25. 探傷全記録機能
26. 探傷データ管理機能（保存、削除、呼び出し、再生、エクスポート）。
27. ホストおよび操作ターミナル ソフトウェアは、外付け USB フラッシュ ドライブを介してアップグレードできます。
28. タッチスクリーン操作入力機能を搭載し、外部Bluetoothキーボードの接続も可能です。
29. GPS位置情報機能付き。
30. 瞬間速度表示付き。
31. 走行距離証明機能付き。
32. パンチング機能が付いています。
33. 波形フリーズ機能。
34. ネットワーク通信（操作端末と接続）
35. パソコン上のデータを再生する
36. 機器ソフトウェア操作デモンストレーション機能により、機器ユーザーのトレーニングに使用可能
