1.   製品紹介

真空ボックスの漏れ検出は、タンク底部の溶接部や圧力容器の溶接部の漏れ検出など、一般的に使用される方法です。現在、市販されている真空ボックスの幾何学的なサイズは、幅約200mm、長さ約600mm、高さ約300mm、重量は5kgから10kg程度である。使用方法は、真空ボックスを検出位置に座屈させ、検査員がしゃがんで真空ボックスに一定の圧力を加え、真空ボックスの端と検査対象物とのシールが損なわれていないことを確認し、ボックス内の真空度が規格で定められた負圧値に達したところで真空ポンプによりボックス内を真空引きします。真空ボックスの透明窓から検出位置の漏れの有無を確認できます。検出完了後、吸気バルブを開けてボックス内を空気で満たします。ボックス内の負圧がゼロになった後、検査者は真空ボックスを次の検出位置に移動して検出できます。

真空ボックスの箱にはある程度の重量があるため、長さ数千メートルの溶接など、検査する溶接数が多い場合、検査員は何千回もしゃがんだり立ち上がったり、長時間真空ボックスを移動したりするため、検査員の体力も消耗します。位置検出が完了するまでに、検出担当者はしゃがむ、圧迫する、立ち上がる、移動するという動作を繰り返す必要があるため、時間がかかり、効率が非常に低くなります。また、密閉性が低い場合には、検査員が真空ボックスに膝をついて圧力を加えたり、場合によっては水に濡れた古布や古布などを使用して密閉性を確保するためにボックスを囲むなど、多大な労力と時間を費やさなければなりません。

大きな隅肉溶接の漏れ検出はより困難です。真空ボックスとタンクの壁およびタンクの底の間の良好なシールを確保するために、検査員は真空ボックスに垂直方向と水平方向の両方に大きな力を加える必要があります。しかし、検査員は高い壁に面しており、たまたま検出位置が非常に低い隅にあるため、検査員はこの位置で真空ボックスを保持したり掴んだりすることはありません。強度が高すぎるため、チャンバーの端をシールするのに多くの時間と労力が無駄になります。

上記問題を解決するため、当社ではタンク底部の溶接継ぎ目漏れ検知をより簡単かつ効率的に行うための2種類の溶接継ぎ目漏れ検知ボックスを開発しました。

2. 技術的パラメータ

2. ストレート溶接真空ボックスの特徴

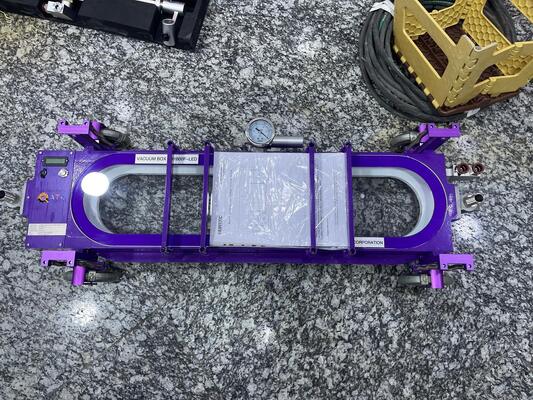

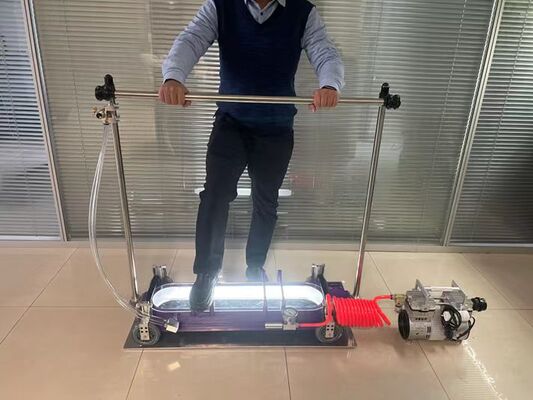

1) 底部には歩行車が取り付けられており、バネは歩行車の上にあります。真空引きをしていないときは、真空ボックス底部のシールスポンジの高さが地面から約 10 mm になるようにします。検査員は真空ボックスを押して簡単に歩くことができ、かがんで持ち上げたりかがんだりすることなく、足で直接かがむことができるので操作が便利で迅速です。

2) 漏れ検査では、検査員は真空ボックスの上に立ち、検査員自身の重力に頼ってシールスポンジを変形させてシールの目的を達成します。シール速度が速く効率が高く、1箇所の漏れ検出にかかる時間はわずか20秒程度です。

3) 真空ボックスには補助ロッドが装備されており、これを使用して真空ボックスを押して歩くことができます。また、検査員が真空ボックスの上に立つときの肘掛けとしても機能し、検査員の安全を確保します。アームレストには吸気バルブも装備されており、検出担当者は腰をバタバタさせることなく本物の真空ボックスの圧力解放作業を完了できます。

4) ボックスには真空計と安全弁が取り付けられています。真空度が設定値に達すると、安全弁が作動して真空ボックス内の真空度を設定値に一定に保つため、頻繁に真空ポンプをオフにする必要がなく、時間を節約し、検査速度を向上させます。

5)真空ボックスを使用することにより、検出器は直立姿勢のみで漏れ検出作業を完了することができ、検出器の労力、特に腰の労力を大幅に軽減します。

3. 隅肉溶接真空ボックスの特徴

1) 側面には歩行車が装備されており、真空ボックスを押して歩くことができます。エッジ接着シールスポンジ、ガイドレールの両側に取り付けられ、ガイドレールの両側はマイクロプッシュロッドモーター（単一モーター推力19kg）と電磁石（単一吸引80kg）に取り付けられています。

2) 通電するとタンク壁面に吸着され力を加える固定点となり、プッシュロッドモータの一端をタンク壁面に固定するのと同等になります。検査中、プッシュロッドモーターが真空ボックスを押してタンクの壁に向かって移動させ、これによりシーリングスポンジを圧縮して真空ボックスの密閉を確保します。

3) ボイドボックスを使用すると、シール速度が速く、効率が高く、1 点の漏れ検出にかかる時間はわずか約 20 秒です

4) ストレート溶接真空ボックスと同様に、補助ロッドには吸気バルブが取り付けられ、電磁石とプッシュロッドモーター制御スイッチに加えて、ボックスには真空計と安全弁が取り付けられ、真空度が設定値に達すると安全弁が作動し、真空ボックス内の真空度が設定された一定値に維持されるため、頻繁に真空ポンプをオフにする必要がなく、時間を節約し、検査速度を向上させます。

3. 技術パラメータ要件:

3.1 真空ボックスHV1800F-LEDラップ溶接と突合せ溶接のテスト用

3.1.1 真空度：60kPa以上。

3.1.2 溶接検出長さ: 800mm 以上;

3.1.3 溶接の種類を確認します。タンク底部の重ね溶接と突合せ溶接。

3.1.4 タンク直径の要件: すべての直径のタンクに適用できます。

★3.1.5 操作モード: 検査員は立ったまま操作全体を完了できます。

★3.1.6 照明システム: 真空ボックス内の LED 照明システム。

3.1.7 照明システム電源: 内蔵 3Wh リチウム電池、電源時間は 16 時間以上。

★3.1.8 移動ホイール: 真空ボックスには 4 つの移動ホイールが付属しており、スプリング付きの 4 つの移動ホイールを持ち上げることができ、真空ボックスを押して歩くことができます。

★3.1.9 補助ロッド: 圧力リリーフバルブは補助ロッドに取り付けられており、検知員は通常に立っているときに圧力リリーフバルブを切り替えることができます。

★3.1.10 エッジシール材、高密度スポンジ

3.3 真空ポンプ

3.3.1 電圧: 220V 50/60Hz;

3.3.2 設計圧力: 92kPa;

3.3.3 ポンプの種類: ファン付き電動真空ポンプ。

3.3.4 流量: 200L/分;

3.3.5 重量: 10.5kg 以下。

3.3.6 電力: 450w 以下。

3.3.7 機械騒音:≤58db

4. 構成要件

4.1 真空ポンプ: 1 個

4.2 重ね溶接・突合せ溶接 真空ボックス：1式

4.3 すみ肉溶接ボックス: 1 セット

4.4 ソフトエアパイプ：1セット

4.5 真空ポンプ電源バッテリー: 1 個

4.6 マニュアル: 1 部。

4.7 配送ボックス: 3 個

オプションのロボット:

遠隔操作ロボット

1 駆動モーター: 2X200W 永久磁石同期サービスモーター;

2 モーターブレーキ、モーターパーキング。

3 保護等級 IP44。

4 リモコン距離: 100 メートル;

5 動作速度: 0-5km/h;

6 リチウム電池電源、3 ～ 4 時間。

7 航続距離（空荷）：20キロメートル
