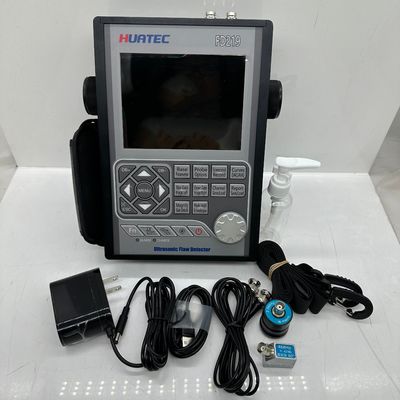

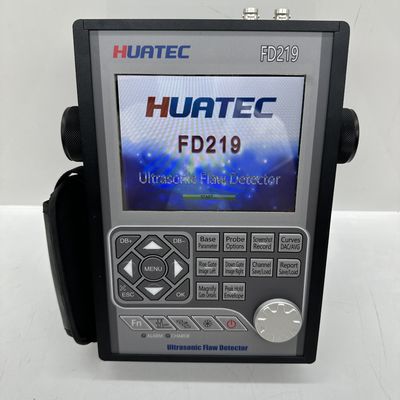

FD219 高精度超音波欠陥検出器 自動校正 裂け高さ測定 曲線表面修正

FD219 高精度超音波欠陥検出器 自動校正 裂け高さ測定 曲線表面修正

紹介

このHUATEC FD219の欠陥検出器は,様々な欠陥 (裂け目,挿入物,毛穴など) を検出,位置付け,評価,診断できる携帯型デジタル産業用超音波欠陥検出器です.) 作業部品に迅速に実験室や工事現場の両方で使用できます. この機器は,製造,鉄鋼金属工学,金属加工, 化学産業および欠陥検出および品質管理を必要とする他の分野. また,航空宇宙分野でのオンライン安全検査および生命評価でも広く使用されています.鉄道輸送ボイラーや圧力容器など

溶接,鍛造,ビレット,軸,軸,タンク,圧力容器,タービン,構造部品.

特徴

ARM+FPGAで設計され,ソフトウェアは非常に信頼性の高いマルチタスクオペレーティングシステムを使用し,機能,携帯性,耐久性と信頼性.

この楽器はマスター・スレーブメニューを使用し,ショートカットキーとデジタル回転ボタンで設計されています.この楽器は軽くて携帯可能で,片手で握ることができます.

ディスプレイ

全デジタル多色高解像度 (640×480ピクセル) 多色TFT液晶ディスプレイ.波形ディスプレイはより繊細で人間的です.

環境に応じて4つの操作インターフェーススタイルを選択できます.

60Hzの速度のLCDで 微妙な波形変化を表示できる

LCDの明るさは自由に設定できます.

形状

アルミニウム製の金属殻は強く耐久性があり 電磁シールド性能も非常に良い.

360度回転するダムリングブレーキとゴムカバーは使いやすい.

固められたガラスパネル,非常に硬い,耐磨性があり,擦り傷に耐える

スクリーンショットとPDFの欠陥検出レポート

すべてのページと欠陥検出レポートのリアルタイムスクリーンショットを U ディスクに BMP 画像として保存し,色またはグレースケール画像として設定できます.

欠陥検出レポートを PDF ファイルとして輸出し,簡単にアーカイブして印刷するために U ディスクに保存します.

PDF ファイルのすべてのコンテンツは,ユーザーのニーズに応じてカスタマイズできます.

BMP 画像や PDF ファイルはコンピュータや携帯電話で閲覧できます

ランジ

鉄鋼で最大15000mm. 範囲は固定ステップまたは連続変数で選択できます. 大型作業部件および高解像度測定に使用できます.

パルサー

パルスエネルギーは100V,200V,250V,300V,350V,400Vおよび500Vから選択できます.

パルス幅は,異なる周波数を持つ探査機に合わせて0.1μsから0.5μsまで調節できる.

パルス重複周波数 20 Hz から 2 KHz まで調整可能.

最適な探査性能のために,50Ω,150Ω,250Ωおよび500Ωの間で選択可能なダッピング

探査機の選択:単結晶探査機,二重結晶探査機,特殊角度探査機,穿透探査機,登山探査機

受信機

サンプリング:16桁のAD変換器 320 MHzのサンプリング速度で

修正:正半波,負半波,フル波,RF

アナログ帯域幅: 0.2MHzから20MHzまでの能力で,選択可能な周波数帯 (機器によって自動的に設定される) で,最適な性能のために探査機とマッチします.

増幅:0dBから110dB 選択可能なステップで調整可能 0.1dB,2dB,6dB

ゲイツ

2つの完全に独立したゲートは,ピークトリガーを使用して信号の高さや距離の測定オプションの範囲を提供しています.

エコー対エコーモードでは,非常に近くにある信号に対して正確なゲート位置付けが可能です.

ゲートスタート:表示範囲全体で変数

ゲート幅: ゲートの開始から表示範囲の終わりまでの変数

ゲートの高さ: 0 から 99% までの変数 フルスクリーン高さ

警告: LED 閃光で 限界値が正/負

メモリー

装置には内蔵された大容量メモリがあり,機器の停電によりデータやファイルが失われない.

校正設定と探査パラメータを保存する 500 チャネルファイルのメモリ

A-Scan 波と設定を保存する 1000 波レポートファイルのメモリ

すべてのファイルは保存され 呼び戻され 削除できます

チャンネル設定とレポートファイルはメモリディスクでエクスポートできるし,情報はUSBメモリで無制限に保存できる.

ビデオレコーダー

ビデオレコーダは多くの状況で有用で,後で探査活動を分析したい人のために非常に便利です.

試験プロセスを記録し,ビデオファイルとして保存し,機器または特別なソフトウェアで再生できます.最大10つのビデオファイルをサポートします.そして各ビデオファイルは 5分まで長くなれます.

ビデオファイルをメモリディスクに保存する場合は,ビデオファイルの数と期間が制限されません.

テストプロセスを記録し再現することは,将来的に欠陥検出の研究と分析に非常に便利です.

ビデオ再生は,一時停止,前進,後戻り,停止機能をサポートします.

機能

• 自動校正: 探査機のゼロオフセット,探査機の角度 (K値) および材料の速度の自動校正.
• 欠陥の位置:ライブ表示 音波,投影 (表面距離),深さ,幅,
• 欠陥サイズ: AVG または DAC を使用した自動欠陥サイズ,欠陥の承認または拒否の速報.
• デジタル読み取りとトリグ機能: 通常の探査機を使用するときに厚さ/深さはデジタル読み取りで表示され,角度探査機を使用するときに表面距離と深さは直接表示されます.
• DAC/AVG:曲線は自動的に生成され,サンプリングポイントは補償され,修正することができます.曲線は自動的に増幅とともに浮き,検出距離とともに自動的に拡大します.,遅延時間とともに自動的に動きます.任意の光圈の AVG曲線を表示できます.
• AWS D1 について1この標準を選択することで,手動計算を削減し,検出効率を向上させることができます.
• カーブされた表面の修正機能
• クラック高度測定機能
• ゲート拡大:ゲートの範囲が画面全体に広がる.
• ビデオ録音と再生
• 自動加益機能
• 封筒: 60 Hz の更新率でライブAスキャンとAスキャン表示の封筒を同時に表示する
• ピーク保持: 凍結したピーク波形をライブAスキャンと比較して試験結果を簡単に解釈します.
• ピークマーク:リアルタイムでピークを記録し,マークする
• エコーコード: 1~9 エコーを異なる色で表示し,欠陥位置を分析するために使用する.
• スキャンフリーズ:ディスプレイフリーズは波形とテスト距離データを保持します.
• B スキャン表示機能. 作業部品の欠陥形状を直感的に表示し,検出結果はより直感的です.

リアルタイムクロック

計測器の時計は時間を追っている.

コミュニケーション

2つの高速USB2.0ポート. 2つのUSBモードを選択できます: U-DISKとU-BRIDGE. U-DISKモードでは,チャネル設定ファイル,欠陥報告ファイル,U-DISK に保存できます.U-BRIDGEモードでは,機器はDataProソフトウェアとデータを交換します.

バッテリー

大容量で高性能なリチウムイオン電池

連続作業時間は12時間以上です. 4-6時間の典型的な充電時間です.

ボンブ

操作調整は,回転ボタンを使用して簡単かつ迅速に行うことができます.

ソフトウェアのアップグレード

ソフトウェアはU-DISKを通じて簡単にアップグレードできます.アップグレードはマシンにダメージを与えません.

仕様

• 測定範囲: 0~15000mm 鋼の速度で
• パルス 繰り返しの周波数 20 Hz から 2000 Hz まで
• 材料の速度: 1000~20000m/s
• パルス 繰り返しの周波数 20 Hz から 2000 Hz まで
• ダイナミックレンジ: 40dB以上
• システム線性:水平: +/-0.2% FSW
• 垂直:0.25% FSH 増幅器の精度+/-1 dB
• 解析能力: 40dB以上
• 感度 残り: 50dB以上 ((深さ 200mmF2 平底の穴)
• 拒否 (消去): 全画面の高さの0~80%
• 騒音:10%未満
• ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能
• 選択可能な解像度0で最大110dB11 について02 について06.0 dB
• 帯域幅 (増幅器帯域通り):0.2〜20MHz
• パルス移動: 32dB以上
• ディスプレイ遅延: -20〜3400 μs
• 探査遅延/ゼロオフセット: 0~99.99μs
• 試験モード:パルスエコー,ダブルエレメント,トランスミッション
• パルサー: 調節可能な波パルサー
• パルスエネルギー: 100V,200V,250V,300V,500V選択可能
• 修正:正半波,負半波,フル波,RF
• 単位: インチまたはミリメートル
• トランスデューサー接続:BNCまたはLEMO
• 電力需要:AC メイン 100-240 VAC,50-60 Hz
• 操作温度: -10°Cから50°C,貯蔵温度: -30°Cから50°C

•
