商品の詳細:
|
| 最大距離: | センサー間は10メートル | 測定精度: | ±1%+0.001mm |
|---|---|---|---|
| 傾斜計の精度: | 0.1° | 解決: | 0.01または0.001mm |
| センサーの種類: | 位置感応型フォトダイオード 10 x 10 mm | 保護レベル: | IP65 |
| 電源: | ニッケル水素電池（充電式） | ||
| ハイライト: | ポータブルレーザーシャフトアライナー、自動走査産業用工作機械、ローラー表面平坦度測定装置,automatic scanning industrial machine tool,roller surface flatness measuring device |
||
TU3 ポータブルレーザーシャフトアライナー赤色レーザー自動スキャン産業用工作機械ローラー表面平坦度測定装置
TU3 レーザー装置には、シャフトに取り付けられた 2 つのレーザー検出器が装備されています。 TU3 レーザー装置を使用すると、工作機械や伝動装置の接続シャフトの位置合わせを迅速かつ便利に行うことができます。
検出器の位置が調整されている場合、軸は回転することができ、レーザー機器は水平および垂直のオフセットと角度の偏差を計算します。さらに、他のパラメータもシミュレートできます。したがって、TU3 レーザー装置は、考えられる公差と熱膨張を考慮してスペーサー プレートをシミュレートしました。この装置は、スクリューロールの位置合わせ、スイングフィートの測定、表面の平坦度の測定など、その他の実用的な機能も提供します。レーザー装置には測定値を保存するための 2 GB の内部メモリがあります。さらに、USBインターフェースを搭載しており、パソコンにデータを転送できます。重要な情報をPDFレポート形式でまとめています。
技術仕様:
| センサーの種類 | 位置感応型フォトダイオード 10 x 10 mm |
| レーザーの種類 | レーザーは赤色で、波長は 635 ～ 670 nm、出力は 1 MW 未満であることがわかります。 |
| 最大距離 | センサー間は10メートル |
| 測定精度 | ±1%+0.001mm |
| 解決 | 0.01または0.001mm |
| 傾斜計の精度 | 0.1° |
| インタフェース | USB、ブルートゥース |
| メモリ | 2GB |
| 関数 | 各位置は 60 ～ 360° 水平に揃えられます。垂直方向の配置 自動スキャンモード 公差を設定可能 足振り測定 熱成長 インターバルガスケットシミュレーション PDFレポート |
| シェル | シリコン保護付き |
| 保護レベル | IP65 |
| 電源 | ニッケル水素電池（充電式） |
| 環境条件 | -10 ...+55 °C |
| ホストサイズ | 190×86×38mm |
| 重さ | ホスト:0.5kg、7.5kg(梱包箱含む) |
2 つのレーザー検出器で測定
- 公差を設定可能
- 統合された傾斜計センサー
- アナログスペーサーパッド
- 水平/垂直オフセットおよび角度偏差の測定
- USB および Bluetooth インターフェイス
- 足の配置の測定
- 2GBの内部メモリ
- 表面の平坦度の測定

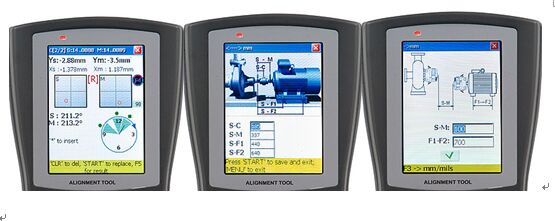

- 大型グラフィックディスプレイ
- IP 65保護レベル
配信リスト:
1×TU3レーザー装置
2×検出器
2×検出器設置キット
1×巻尺
1×充電器
1×ケーブル
1×ソフトウェアCD-ROM
1×USBケーブル
1×ユーザーマニュアル
1×輸送ボックス
