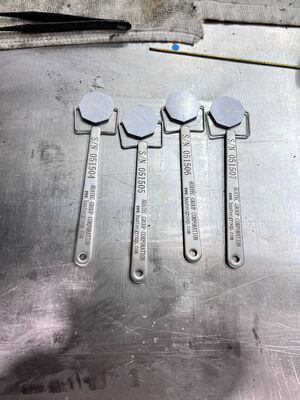

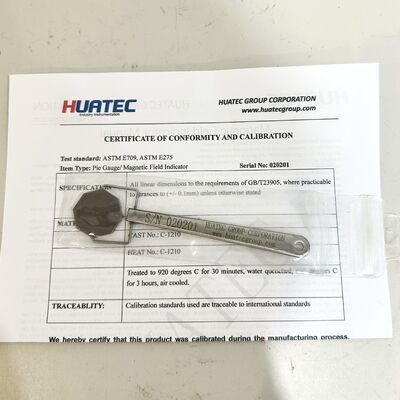

八角形パイゲージ 磁界インジケータ 標準八角形パターン MPI 磁粉検査フィールドテストピース

まとめ:

磁場インジケータは、中国の標準「鋼製圧力容器の磁粉検査」および「圧力容器鍛造品の磁粉検査」に基づいています。米国材料試験協会規格ASTME709磁粉検査法およびASTMA275鋼鍛造品磁粉検査法およびJB3965-85、JB4730-94、図11-9の標準設計製造。そのため、圧力容器だけでなく一般の機械製品にも適しています。磁粉検査に最適なツールです。探傷装置や磁性粉懸濁液の総合的な性能や操作方法が適切かどうかを確認できます。これを使用して、磁化された領域内の磁場の強度と方向を反映することが簡単にできます。

使用法

1.第一種磁界指示計を使用する場合は、ハンドルを手で握り、銅面を上にして8線面をワークに貼り付けます。 2型磁界指示計はハンドルを手で握るので、磁界指示計のどちら側でもワークに取り付けることができます。

2. 1 種および 2 種の磁場インジケーター連続法では、磁性粉または磁性懸濁液を噴霧するとき、磁気インジケーターの表面に明確な磁気マークの線が現れた場合、磁気効果が発生したことを示します。磁気インジケーターに磁気マークが形成されない場合、または必要な方向に磁気マークが形成されない場合は、着磁方法の調整を変更する必要があります。

3. 3 種類の磁場インジケーターは西ドイツを模倣しています。探傷装置の検査だけでなく、磁性粒子懸濁液の総合性能や適切な操作方法の検査も行えます。磁化領域内の磁場の強度と方向を反映するのに便利に使用できます。カバーと軟鉄との距離を調整することができ、ある磁場値における表面近傍欠陥の埋没深さの限界値を観察・観察することができる。

4. 磁場インジケータは、このようなシールド リング内の残留磁気のない平らな磁気シールド リングで構成されます。 4つのパーツからなる円筒形の軟鉄を搭載。これら 4 つの部分は非磁化ギャップによって互いに分離され、2 つの垂直接合部と円筒形軟鉄の蓋を形成します。回転カバーのピッチは0.5mmで、90度回転するごとに1、2、3、4文字となります。カバーには薄い真鍮のカンナがかぶせてあります。カバー面を調整して、蓋と軟鉄シリンダー間の距離を調整できます。

5. 磁化されたワーク上でデバイスをチェックすると、磁力線の一部が軟鉄の柱を通過します。磁性粉末と磁性懸濁液を分散させると、磁場の方向に応じてカバーの亀裂に対応する隙間が生じます。蓋を 360 度回転させます。つまり、蓋を軟鉄シリンダーから 0.5 mm 離し、蓋を回転し続け、蓋と軟鉄の間の距離を増やします。磁粉表示が消えない場合。磁場の方向を決定するには、亀裂の表示が最も明らかになるまで磁場インジケータをゆっくりと回転させることができ、この位置では磁場は垂直方向になります。
