| 製品名: | 超音波欠陥検出器 | スキャンタイプ: | Aスキャン＆Bスキャン |
|---|---|---|---|
| 頻度: | 0.2～20MHz | 検知範囲: | 0〜10000mm |
| 作業方法: | パルス・エコー,ダブル・トランスミッション | コミュニケーション: | RS232 または USB を介してコンピュータに接続 |
| バッテリーの動作時間: | 7時間 | 力: | AC220V、DC110V |
| ハイライト: | デジタル超音波欠陥検出器,自動校正欠陥検出器,FD350 超音波試験装置 |
||

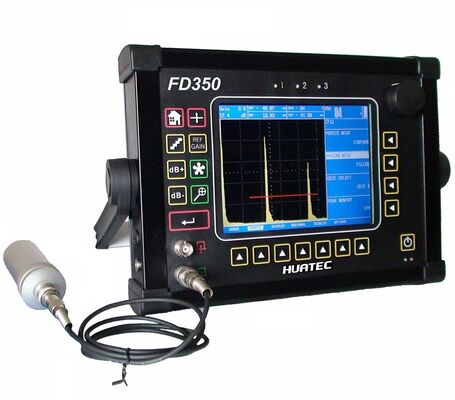

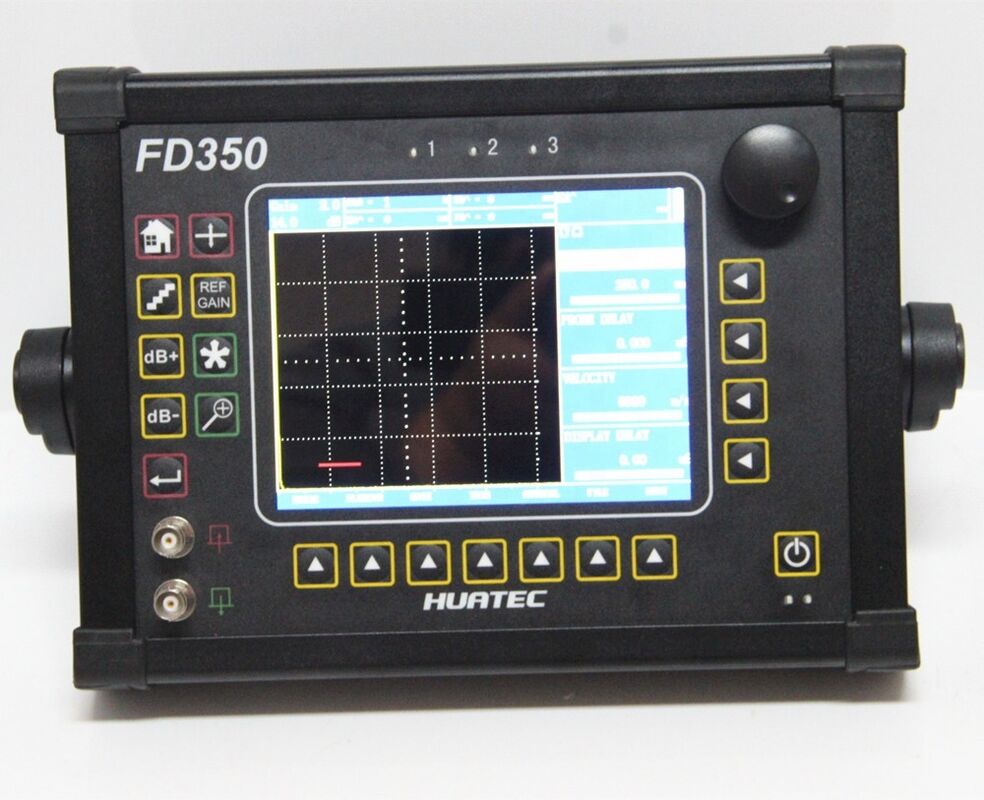

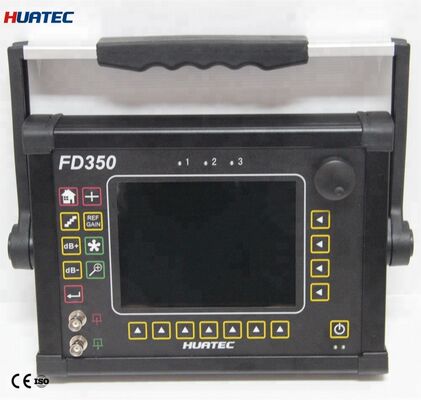

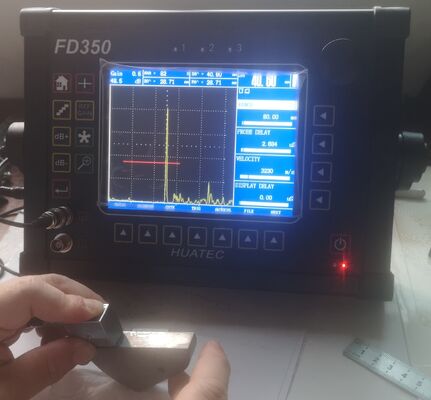

FD350 自動校準 デジタル超音波探傷器
製品情報:
・自動校準 自動ゲイン
・テストプロセスを自動でビデオ録画・再生
・AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, Aスキャン & Bスキャン
・高速キャプチャと非常に低いノイズ
・頑丈な金属筐体 (IP65)
・明るい場所でも波形を視認しやすい高コントラスト表示
・強力なPCソフトウェアとExcelへのレポートエクスポート機能
・小型・軽量モデル
主な技術指標:
|
機能 |
パラメータ |
|
周波数 |
0.2 ～ 20 MHz |
|
探傷範囲 |
0 - 10000 mm |
|
音速 |
100 ～ 20000 m/s |
|
動作モード |
パルスエコー、デュアル、スルー |
|
パルスシフト |
鋼材で-5～3400μs（範囲に依存） |
|
プローブのゼロ点 |
0 ～ 100 μs |
|
ゲイン調整 |
(0-110) dB、ステップ: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0、ユーザー定義可能(0-24)、ロック機能付き |
|
垂直線形誤差 |
≦3% |
|
水平線形誤差 |
≦0.1% |
|
ダイナミックレンジ |
≧40dB |
|
感度余裕 |
≧60dB（200mm深さ、φ2平底穴） |
|
通信 |
RS232またはUSBでコンピュータと接続 |
|
平均電気雑音 |
≦20% |
|
カラーTFT LCD |
5.25インチ x 3.875インチ (133 x 98 mm)、640 x 480ピクセル VGA、カラーゲートアラーム |
|
波形進入ゲート/波形喪失ゲート音アラーム、幅、高さ、位置、連続調整可能 |
バッテリー動作時間 |
|
7時間 |
動作温度 |
|
-10 |
℃電源60℃電源 |
|
220VAC, 110VDC |
外形寸法 |
|
11.9インチ 幅 x 9.9インチ 高さ x 2インチ 奥行き (302 x 251 x 51 mm) |
正味重量5.5ポンド (2.5 kg) リチウムイオンバッテリー搭載時; 4.8ポンド (2.2 kg) バッテリーなし |
|
標準納入品: |
ポータブル超音波探傷器本体取扱説明書 |
直線ビームプローブ
アングルビームプローブ (60度)
プローブケーブル
PCソフトウェアCD
シリアルPCケーブル
ACアダプター/充電器
キャリングケース
追加アクセサリー:
直線プローブ (5MHz-φ20)
直線プローブ (2.5MHz-φ20)
直線プローブ (2.25MHz-φ20)
直線プローブ (1MHz-φ20)
アングルプローブ (4MHz-45度, 8*9mm)
アングルプローブ (4MHz-60度, 8*9mm)
アングルプローブ (4MHz-70度, 8*9mm)
アングルプローブ (4MHz-80度, 8*9mm)
アングルプローブ (2MHz-45度, 8*9mm)
アングルプローブ (2MHz-60度, 8*9mm)
アングルプローブ (2MHz-70度, 8*9mm)
アングルプローブ (2MHz-80度, 8*9mm)
プローブ T/R (5MHz-φ20mm, フォーカス15mm)
プローブ T/R (2.5MHz-φ20mm, フォーカス15mm)
プローブ接続ケーブル (BNC-BNC)
プローブ接続ケーブル (BNC-Lemo 00)
プローブ接続ケーブル (Lemo 01-BNC)
プローブ接続ケーブル (Lemo 01-Lemo 00)
リチウムイオンバッテリー
電源アダプター (4A/9V)
電源ケーブル
レザーケース
テストブロック V1
テストブロック V2
テストブロック DAC、ASMEなど
