商品の詳細:
|
| 検知範囲: | 0〜10000mm | 頻度: | 0.2 20MHz |
|---|---|---|---|
| 音速: | 100 20000 m/s | 脈拍の転位: | スチールで -5 ～ 3400 μs (範囲に応じて) |
| 作業方法: | パルス・エコー,ダブル・トランスミッション | プローブのゼロ点: | 0～100μs |
| ダイナミックレンジ: | ≥40dB | ||
| ハイライト: | FD350 超音波欠陥検出器 IP65,超音波厚み測定器 640×480 LCD,産業用欠陥検出器 高感度 |
||

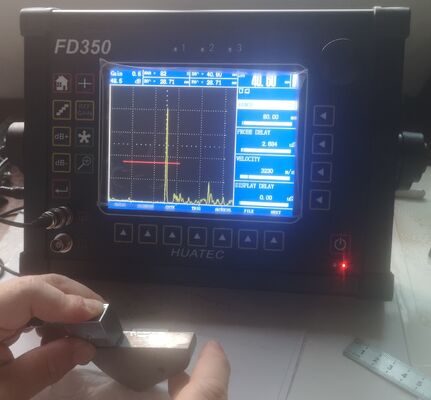

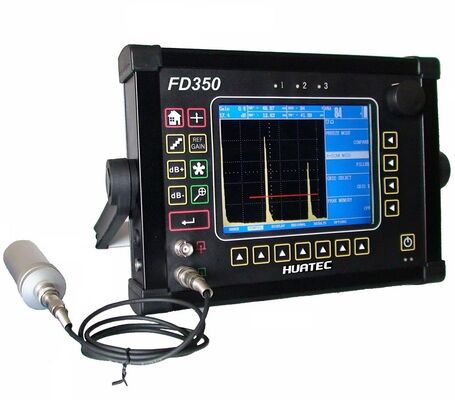

FD350 IP65 超音波探傷・厚さ測定器 640×480 カラーTFT LCD 高感度 余剰工業用欠陥検出器
本器は超音波探傷および厚さ測定器です。データロガーにAスキャン、動作パラメータ、様々な厚さ測定データを保存できます。
製品情報:
・自動校正 自動ゲイン
・テストプロセスのビデオ自動作成と再生
・AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, Aスキャン & Bスキャン
・高速キャプチャと非常に低いノイズ
・堅牢な金属筐体 (IP65)
・明るい場所でも高コントラストで波形を表示
・強力なPCソフトウェアとExcelへのレポートエクスポート機能
・小型軽量モデル
主な技術指標:
|
機能 |
パラメータ |
|
周波数 |
0.2 – 20 MHz |
|
探傷範囲 |
0 - 10000 mm |
|
音速 |
100 – 20000 m/s |
|
動作方式 |
パルスエコー、デュアル、スルー |
|
パルスシフト |
鋼材で-5～3400μs（範囲に依存） |
|
プローブのゼロ点 |
0 – 100μs |
|
ゲイン調整 |
(0-110) dB、ステップ:0.2, 0.5, 1.0, 2.0, 6.0, 12.0、ユーザー定義可能(0-24)、ロック機能付き |
|
垂直線形誤差 |
≤3% |
|
水平線形誤差 |
≤0.1% |
|
ダイナミックレンジ |
≥40dB |
|
感度余剰 |
≥60dB (深さ200mm、φ2平底穴) |
|
通信 |
RS232またはUSB経由でコンピュータと接続 |
|
平均電気ノイズ |
≤20% |
|
カラーTFT LCD |
5.25”x 3.875” (133 x 98 mm), 640 x 480ピクセル VGA, カラー |
|
ゲートアラーム |
波形進入ゲート/波形喪失ゲート音アラーム、幅、高さ、位置、連続チューニング |
|
バッテリー動作時間 |
7時間 |
|
動作温度 |
-10℃-60℃ |
|
電源 |
220VAC, 110VDC |
|
外形寸法 |
11.9”W x 9.9” H x 2” D (302 x 251 x 51 mm) |
|
正味重量 |
5.5 lbs. (2.5 kg) リチウムイオンバッテリー搭載時; 4.8 lbs. (2.2 kg) バッテリーなし |
特徴:
本器は、ポータブル機器で対応可能な性能と応用範囲を拡張しています。このシリーズの機器の品質、携帯性、耐久性、信頼性を維持しています。
高速60Hz更新のハイレゾリューションカラーLCDディスプレイは、波形に「アナログルック」を提供し、原子力発電所の検査を含む多くのアプリケーションで重要な詳細情報を提供します。参照波形を表示し、ライブAスキャンと異なる色で比較してテスト結果を簡単に解釈できます。ロータリーノブを使用して、操作調整を簡単かつ迅速に行えます。
・「アナログルック」のエコーダイナミクスを備えたハイレゾリューション（640 x 480ピクセル）カラーLCDディスプレイ
・高速ロータリーノブ調整による簡単な操作
・バッテリー込みでわずか4.8ポンドで、どこでも便利に使用可能
・幅広いアプリケーションに対応する2つの独立した探傷ゲートとリアルタイムTTL & アナログ出力（オプションの第3インターフェースゲートも利用可能）
・200 KHzから20 MHzまで対応、3つの選択可能な周波数範囲でプローブに最適化
・鋼材で全範囲で1K Hz以上のPRF（パルス繰り返し周波数）により「ゴーストエコー」を排除し、長尺の音響的にクリーンな材料テストに最適
・フリーズした参照波形をライブAスキャンと異なる色で比較し、テスト結果を簡単に解釈
・英数字データロガー（グリッドファイル形式を含む）により、データセットと厚さ測定値を柔軟かつ便利に保存
・複数のDAC/TCG曲線により、材料損失とビーム広がりによる距離/振幅の変動を補正
・6.6 Ahr Liバッテリーで6時間の使用（ベンチトップ使用用のACアダプター付属）
・6つのユーザー選択可能なカラーディスプレイテーマと明るさコントロールにより、あらゆる照明条件で簡単に表示可能
・8つのAスキャン波形カラーから選択可能
・最適なプローブ性能のために4つの選択可能なダンピング設定（50、75、150、500オーム）
・トリガー機能により、せん断波（アングルビーム）プローブを使用して、欠陥までの深さ、表面距離、音響経路、検査脚を自動的に決定
・RF整流により位相反転と薄肉測定アプリケーションに対応
・Auto CALにより校正が簡単かつ容易に
・薄肉測定アプリケーション用に鋼材で最小0.040”の範囲
・6つのゲイン増分を持つdBステップ機能
・場所IDの英数字命名、グリッドファイル形式、メモ、編集機能を備えた厚さデータロガー
・データセットとAスキャンを保存、プレビュー、編集して、迅速な呼び出しと機器設定を可能に
・特別な「フリーズ後」モードにより、フリーズしたAスキャンディスプレイで動的な時間軸調整が可能
・多用途で柔軟なキャリーバッグと調節可能なネックストラップにより、持ち運びが容易でアクセス制限のある場所での使用に便利
標準納入品:
ポータブル超音波探傷器本体
取扱説明書
直線ビームプローブ
アングルビームプローブ（60度）
プローブケーブル
PCソフトウェアCD
シリアルPCケーブル
ACアダプター/充電器
キャリングケース
追加アクセサリー:
直線プローブ (5MHz-φ20)
直線プローブ (2.5MHz-φ20)
直線プローブ (2.25MHz-φ20)
直線プローブ (1MHz-φ20)
アングルプローブ (4MHz-45度, 8*9mm)
アングルプローブ (4MHz-60度, 8*9mm)
アングルプローブ (4MHz-70度, 8*9mm)
アングルプローブ (4MHz-80度, 8*9mm)
アングルプローブ (2MHz-45度, 8*9mm)
アングルプローブ (2MHz-60度, 8*9mm)
アングルプローブ (2MHz-70度, 8*9mm)
アングルプローブ (2MHz-80度, 8*9mm)
プローブ T/R (5MHz-φ20mm, フォーカス15mm)
プローブ T/R (2.5MHz-φ20mm, フォーカス15mm)
プローブ接続ケーブル (BNC-BNC)
プローブ接続ケーブル (BNC-Lemo 00)
プローブ接続ケーブル (Lemo 01-BNC)
プローブ接続ケーブル (Lemo 01-Lemo 00)
リチウムイオンバッテリー
電源アダプター (4A/9V)
電源ケーブル
レザーケース
テストブロック V1
テストブロック V2
テストブロック DAC, ASME など
