商品の詳細:
|
| 測定範囲 (45#鋼): | 0.15mm – 1800mm | 指示の誤差 (<10mm): | ±0.005mm |
|---|---|---|---|
| 指示の誤差 (≥10mm): | ±0.1% | 反復性の間違い: | ±0.001mm (自己試験) |
| 測定頻度: | 4Hz、8Hz、16Hz | 音速範囲: | 400~999m/s |
| ハイライト: | デジタル超音波厚さ計,高精度厚さ検出器,パイプ腐食厚さ計 |
||

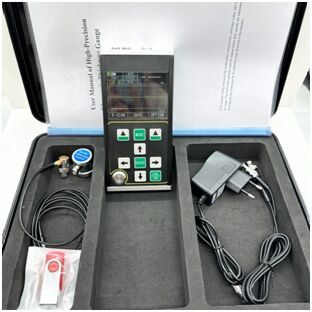

TG-5700 高精度デジタル超音波厚さ計 最小0.10mm鋼 マルチエコー技術 パイプ腐食厚さ検出器
TG-5710は、A/Bスキャン機能を搭載した全く新しいハンドヘルド高精度デジタル超音波厚さ計です。パルス反射に基づく超音波厚さ測定の原理を採用しています。超音波が一定速度で伝播し、背面からの反射を得られる材料の厚さ測定に適しています。測定分解能は0.001mm、測定範囲は鋼で0.10mmという薄さです。
この製品は、プレートや加工部品を正確に測定できます。また、使用中の生産設備におけるパイプや圧力容器の腐食による薄化度を監視することもできます。石油、化学工業、冶金、造船、航空宇宙、エネルギーなどの分野で使用できます。
この製品は以下の規格に準拠しています：超音波厚さ計の校正仕様（JJF 1126-2004）。
| 項目 | TG-5710 |
| プローブタイプ | 単結晶プローブ / 双結晶プローブ |
| 測定範囲（45#鋼） | 0.15mm～1800mm |
| 指示誤差（<10mm） | ±0.005mm |
| 指示誤差（≥10mm） | ±0.1% |
| 繰り返し誤差 | ±0.001mm（自己テスト） |
| 指示安定性 | ゼロクロスおよびマルチエコー技術を採用し、厚さ測定値がエコー強度、材料減衰係数、ゲイン、ゲート高さの影響を受けないようにし、高い測定安定性と信頼性を確保しています。 |
| 測定周波数 | 4Hz、8Hz、16Hz |
| 分解能 | 0.1mm、0.01mm、0.001mm（0.01インチ、0.001インチ、0.0001インチ） |
| パルス発生器 | 負方形波送信を採用し、パルス幅と電圧はプローブと自動的に整合されます。 |
| 音速範囲 | 400～19999m/s |
| 校正ブロック | 4mm（鋼） |
| 自動シャットダウン | 5分、10分、20分、手動シャットダウンを選択できます。 |
| プローブ校正 | 一点校正、多点校正 |
| ゲイン | 自動ゲイン制御、手動ゲイン制御 |
| ゲイン範囲 | 0～70dB |
| 検出モード | 無線周波数（RF）、正半波（POS）、負半波（NEG）、全波（FULL） |
| 測定モード | （1）MB-E：初期エコーから最初の底面エコーまでの伝播時間に基づく測定モード；（2）E-E：コーティング貫通測定モード、任意のEm～Enエコーが選択可能；（3）ME-E：マルチエコー測定モード；（4）THIN：薄壁測定モード； |
| 数値モード | 厚さ値モード、差/減少率モード、最大/最小値モード |
| Aスキャンモード | 利用可能 |
| Bスキャンモード | 利用可能 |
| カップリング表示 | 利用可能 |
| バッテリー表示 | 利用可能 |
| 言語 | 英語 |
| 単位 | mm/インチ |
| メニュー操作 | 利用可能 |
| ソフトウェア機能 | 動的ゲート設定、ブランキング設定（Blank）、エコーブランキング設定（E-blank）、エコーフリーズ、エコー移動とスケーリング |
| ストレージ機能 | 厚さ100,000件（100グループ、各グループ1000件）、Aスキャン波形500グループ、Bスキャン波形500グループを同時に保存できます。 |
| ホストプログラムアップグレード | 利用可能 |
| ディスプレイ | 3.5インチQVGA（320×240）カラーTFT-LCDスクリーン |
| データ伝送 | USB3.0シリアル通信をサポートし、データをコンピュータに送信します。 |
| 作業温度 | -10℃～+50℃；特別な要件がある場合は、-20℃まで対応可能です。 |
| 動作電圧 | 単三電池4本が必要です。電源が不足している場合は、低電圧プロンプトが表示されます。 |
| 全体寸法 | 204 x 100 x 36 (mm) |
| 総重量 | 310 g（バッテリーを除く） |
本製品はAスキャンモード、Bスキャンモード、数値表示モードを備えています。
●測定範囲が広く、独自の「マルチエコー」技術を採用して超薄型部品の測定を実現し、最小測定厚さは0.15mm（鋼）です。
●本製品は高精度で厚さを測定でき、最大測定分解能は0.001mmに達します。繰り返し分解能は±0.002mmに達します。
●コーティング貫通およびエコー・トゥ・エコー測定機能を備えており、表面に塗料層やコーティングがある材料の測定に使用されます。
●複数の測定モード：mb-e、E-E、me-eモードは従来の厚いワークピースの測定に対応します。Thinモードは薄い部品の測定を実現します。
●数値モードには、従来の厚さ値モード、差/減少率モード、最大値モードが含まれます。
●2つのゲインモード：自動ゲイン/手動ゲイン
●手動シャットダウンと自動シャットダウンを設定でき、省エネ機能を備えています。
●双結晶プローブや単結晶プローブを含む様々なプローブをサポートし、最大20MHzの高周波プローブをサポートします。
●大量ストレージをサポートし、厚さ値100,000件、Aスキャン波形500グループ、Bスキャン波形500グループを同時に保存できます。
●320x240の高解像度（QVGA）を備えた大型3.5インチカラーTFT-LCDディスプレイ。
●様々な校正方法を備え、一点校正、多点校正、手動校正モードをサポートし、音速とプローブゼロ位置を同時に校正できます。双結晶プローブのVパス補正をサポートします。
●メートル法とインチ法の変換をサポートします。ミリメートルとインチの単位を切り替えることができます。
●英語表示をサポートします。
鋼、鋳鉄、アルミニウム、銅などの金属、プラスチック、セラミック、ガラス、樹脂、ガラス繊維など、超音波伝導性の良い材料の厚さ測定に適しています。
超音波厚さ測定の原理は光波測定と似ています。プローブから発せられた超音波パルスが測定対象に到達し、対象物内を伝播します。材料界面に到達すると、プローブに反射されて戻ります。測定材料の厚さは、材料内での超音波伝播時間を正確に測定することによって決定されます。
オプションプローブ:
| TS400 双結晶プローブ | 10MHz | 5mm | 0.5-50mm |
| TS500 双結晶プローブ | 5MHz | 5mm | 1.0-65mm |
| TS510 双結晶プローブ | 5MHz | 10mm | 1.0-500mm |
| DTM15 単結晶プローブ | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 単結晶プローブ | 7.5MHz | 6mm | 0.5-22.5mm |
| DTM10 単結晶プローブ | 10MHz | 6mm | 0.3-22.5mm |
| DTM5 単結晶プローブ | 5MHz | 6mm | 1.0-22.5mm |
| BD510 単結晶プローブ | 10MHz | 10mm | 1-1000mm |
| BD212 単結晶プローブ | 2MHz | 12mm | 4-1800mm |
| 双結晶プローブケーブル | |||
| 単結晶プローブケーブル | |||
