商品の詳細:
|
| 製品名: | 超音波コーティング厚み計 | 検知範囲: | 0.15mm～15メートル |
|---|---|---|---|
| プローブタイプ: | ストレートプローブ、クリスタルプローブ、貫通プローブ | 電源: | 9V DC |
| バッテリー稼働時間: | 15時間 | 外形寸法: | 260×175×60 (ミリ) |
| ハイライト: | 超音波コーティング厚み計,高感度膜厚計,保証付き非破壊検査装置 |
||

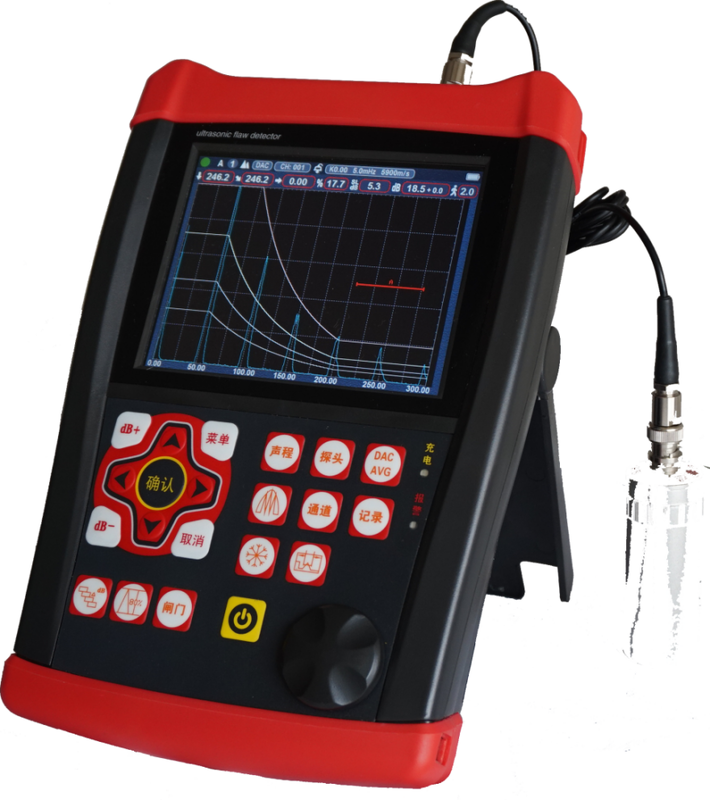

TG-6300 高感度と解像度の超音波コーティング厚み計
★すべての操作,例えば探査機の校正は,操作説明書を参照する必要性をなくす,インタラクティブなダイアログボックスで,プロセス全体に完全にガイドされています
★色エッチング Bscan と球状化速度などの完全なツールが利用できます
★繰り返しの放射性: 10 Hz から 10,000 Hz まで精確な調整,高速スキャン
★超高い信号とノイズ比 透明で安定した波形 特殊な反干渉設計 厳しい労働条件を恐れていない
★12ビットAD,高速サンプリング,検出のために25M探査機を使用できる,非常に高い感度と微小な欠陥の解像度
★携帯電話のAPPによる報告の現場生成や印刷が実現できます
★IP65 保護基準,合金とシリコンを組み合わせた殻,頑丈で耐久性があり,防水と防塵,任意のダッピングブレーキ
★単一のバッテリーは15時間連続で動作する.バッテリーは独立した充電制御装置で装備されている. 2つのバッテリーは無制限の時間連続で動作できる.
測定解像度は0.001mmに達し,測定範囲は0.15mm (鋼) と0.05mm (プラスチック) の程薄で,コーティングの干渉を効果的に克服することができます.
技術パラメータ:
| 検出範囲 | 0.15mmから15m (鋼中,長波),トランスミッション30m (拡張可能) |
| 音域の速度 | (100~20,000) m/s |
| 繰り返し放出量 | 10〜10,000 Hzから調整可能 |
| 動的範囲 | ≥38dB |
| 垂直線性エラー | ≤1.5% |
| 水平線形誤差 | ≤0.2% |
| 決議 | >40dB ((5P14) |
| 感度限界 | >66dB (深さ200mm,F2平底の穴) |
| デジタル消去 | (0~80)%,直線性や加益に影響しない |
| 探査機の種類 | 直角探査機,結晶探査機,穿透探査機 |
| ゲート | 入口ゲート,損失ゲート 単一のゲート,ダブルゲート |
| アラーム | バザーアラーム,LEDライトアラーム |
| 電源 | 9V DC |
| バッテリーの動作時間 | 15時間 |
| 外部寸法 | 260×175×60 (ミリ) |
| 体重 | 1.2kg |
| 環境温度 | (−10〜50) °C |
| 相対湿度 | (20~95) %RH |
| パルス振幅 | 100V,200V,300V,400V,500Vは,適用可能な探査機の幅広いグレードで選択されます. |
| パルス幅 | 異なる周波数を持つ探査機と一致させるために,0.03〜0.51μsの範囲内で継続的に調整される. |
| 探査機のダッピング | 50Ω,100Ω,150Ω,400Ωは,感度と解像度の異なる作業要件を満たすために利用可能である. |
| ハードウェアのリアルタイムサンプリング | 高解像度 12 ビット AD 変換器,サンプリング速度 400MHz,高精度波形 |
| 検出方法 | ポジティブ・ハーフ・ウェーブ,ネガティブ・ハーフ・ウェーブ,フル・ウェーブ,ラジオ周波数検出 |
| フィルタリング周波数帯 | (0.1-450) MHz |
| ゲート表示 | 単ゲートとダブルゲート読み取り方法が選択可能である.ゲート内のピーク読み取り |
| 総利益 | 120 dB (ステップ値は0.1dB,1dB,2dB,6dB) |
| プラグとソケット | BNC/LEMOはオプションです |
| 注記 | 上記の指標は,探査機周波数が2.5MHzで,検出モードがフルウェーブであった条件で測定されました. |
主な機能:
● 人 の 行動自動校正: 一クリックで自動校正
● 人 の 行動高精度厚み測定,最大測定解像度は0.001mmに達する; 繰り返しの解像度は,±00.002mm
オートマティック・ゲイン,エコー・エンベロープ,ピーク・メモリ機能により,欠陥検出の効率が向上しました.
500 個の独立厚み測定チャンネル (拡張可能)
1000のAスキャン波形とデータ (拡張可能) を自由に保存し再生し,PDF形式で欠陥検出レポートをエクスポートし,PCソフトウェアをインストールせずにレポートを表示できます.
外部USBフラッシュドライブが搭載されている.内部ストレージはいつでもエクスポート可能であり,無制限数のデフォルト検出ストレージファイルも直接格納できる.
● 人 の 行動タイプBスキャン: 切断のリアルタイムスキャンと表示により,作業部品の欠陥の形を示し,検出結果をより直感的にします.
放出されるパルス幅と強度は調節可能である.
● 人 の 行動携帯やコンピュータとBluetoothモードで通信し,欠陥検出報告を管理する.
高性能で安全で環境に優しいリチウム電池で動いています.標準配置では最大15時間連続で動作できます.
● 人 の 行動リアルタイムクロック記録: 欠陥検出日時をリアルタイムに追跡し記録し,保存する.
● 人 の 行動デジタル抑制,加益と線形性を影響することなく.
● 人 の 行動表面の荒さや厚い作業部品の長距離欠陥検出などの要因によるDb減衰を修正できます.
2つの入力方法:角度とK値
● 人 の 行動エコー周波数分析
● 人 の 行動画面を凍結し解凍する
● 人 の 行動波形の詰め物
● 人 の 行動電源状態表示
● 人 の 行動捕獲マーク
● 人 の 行動ゲート内部の波紋色のマーク
● 人 の 行動門は内側から広くなっている
標準設定:
1メインコンピュータ
29V電源アダプター
3. 1つの製品パッケージングボックス
4. 1つのUSBフラッシュドライブ (ユーザーマニュアルを含む)
5合致証明書,包装カード,保証カードの1セット
6楽器ストラップ
選択用アクセサリー:
1テストブロック
2他の種類の探査機
3. その他の探査ケーブル
4結合剤
5. ブルーツプリンタ
