商品の詳細:
|
| 動作周波数: | 128Hz、512Hz、1kHz | 測定範囲: | 0〜20メートル |
|---|---|---|---|
| 感度: | 埋設深さ1メートルで10mA | 深さの正確さ: | 深さの ±2.5% (隣接するパイプラインからの干渉なし) |
| 出力電流: | 100mA、300mA、600mA、1A、1.5A、2A、2.5A、3A | 進水の間隔: | 最大30Km |
| AC電源: | AC220V/50Hz | 動作温度: | -20 ℃〜 +50℃ |
| ハイライト: | 地下パイプライン腐食検出器,パイプライン電流マッピングシステム,HD-170PCM コーティング欠陥検出器 |
||

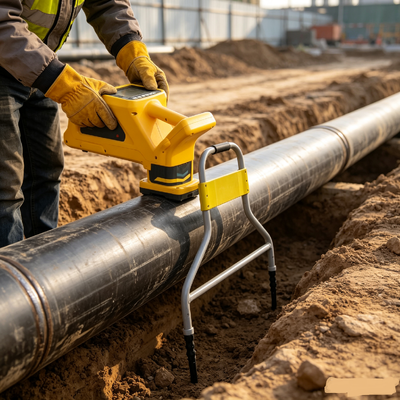

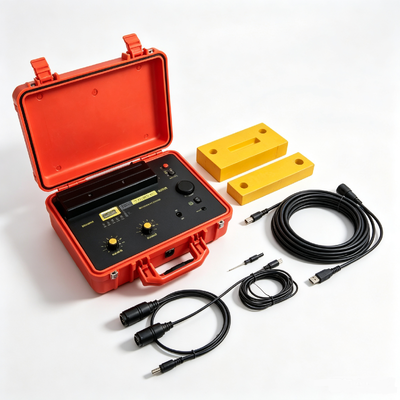

HD-170PCM 地下管道防腐塗装欠陥検出器 管道電流マッピングシステム
概要:
HUATECの統合管路防腐層状態検出器は 掘削なしで埋もれた管路を検査できます埋もれたパイプラインの外部の防腐層の損傷を定量的に評価するこの検出技術は,新しく完成したパイプラインの検査と受容手段としてのみ使用できず,管路の定期的な監視も必要です. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation funds石油,天然ガス,都市ガス,水道水などの防腐管路のための外部の防腐コーティングの品質評価に広く適用されます.
技術パラメータ:
|
受信機: |
*位置設定モード: 谷間モード,ピークモード,広いピークモード,ピーク矢印モード 深度測定方法:直接読み込み深さ,80%の方法深さ 測定,50%の方法による深度測定 *動作周波数: 128Hz,512Hz,1kHz *位置位置精度:深さの ±2.5% (隣接管の干渉なし) *電流精度:実際の電流の ±2.5% (隣接する電流からの干渉なしに) パイプライン) *深さの精度:深さの ±2.5% (隣接管の干渉なし) *測定範囲:0〜20m *電流マッピング:様々な信号電流の大きさを正確に測定できます 防腐層の損傷の方向 感度: 1mの埋葬深さで10mA *データ記録:パイプラインの位置,埋葬深さ,パイプ内の電流量 測定点間の距離 *データダウンロード:記録されたデータはコンピュータにダウンロードできます. *バッテリーセル:リチウムバッテリー,24時間連続運転可能 *殻素材:ABSエンジニアリングプラスチック *総寸法: 62x30x15cm *体重: 2.5Kg |
|
送信機: |
*周波数選択: 128Hz+8Hz+4Hz,512Hz+8Hz+4Hz,1kHz+8Hz+4Hz,128Hz,512Hz,1kHz *出力電流:100mA,300mA,600mA,1A,1.5A,2A,2.5A,3A *出力電圧:最大120V *出力:最大150W *打ち上げ距離: 最大30km *交流電源:220V/50Hz交流 *Dc入力: 24V, 20AH リチウム電池 *動作温度: -20°C+50まで°C *殻素材:ABSエンジニアリングプラスチック *総寸法: 38x28x18cm *体重:8.8kg |
|
検出器 (Aフレーム): |
*受信周波数:LF低周波 自動加強 0~140dB *位置付け精度: ≤5cm *損傷位置: 2 センチメートル以内の精度で防腐塗装の損傷点の位置と方向を特定します *電源: 7.4V リチウム電池パック *労働時間: ≥24時間 *体重:2.5kg |
特徴:
*超狭い帯域パス 0.2HZ 段階ロックループ DSP デジタルフィルター
*高感度受信機により検出深さと距離が大幅に向上します.
*独立ACVG (Aフレーム) 検出器,受信機に接続する必要がない,高い信頼性
*A型フレームは,電池電圧の表示機能,防腐層損傷点の大きさDb値の測定,防腐層の損傷点の方向表示.
*GPS位置位置付け機能,パイプライン路線の自動マッピング
*左と右の矢印はパイプラインの位置を示し,パイプラインの迅速な位置を可能にします.
*データ分析ソフトウェアはオリジナルの記録データをエクスポートし,自動的に検出レポートを生成できます.
*データ分析ソフトウェアは,電流減衰率のY値,抗腐蝕コーティングの損傷点密度のP値を計算できます.防腐層の隔熱抵抗のRg値.
*データ分析ソフトウェアの輸出結果は,国家標準 (GB/T 19285-2014) に準拠しています.
*データ分析ソフトウェアにはソフトウェアの著作権登録証明書があります.
作業原理
HD-170PCMは,送信機,受信機,検出器 (Aフレーム) の3つの部分で構成されています.送信機は独立した0.1A-3A検出信号出力装置で,そしてハンドホルド受信機はパイプラインの路線を追跡するために使用されますパイプラインの電流の強さは距離の増加とともに減少します. 管の直径がパイプ材料と土壌環境は変わらない防腐層が地面に保たれているほど,電流の損失が少なく,減衰が小さくなります.逆に,防腐層が老化などの損傷を受けると,剥がれる熱電流の損失はより深刻で,減衰はより大きい.
DC信号に近い超低周波信号 (CP) がパイプラインにロードされると,パイプラインの防腐層の損傷点と土壌によって形成された電圧グラデーションは,パイプライン上の地面に地面電場分布を確立します.損傷点に近いほど,電圧グラデーションが大きくなり,パイプライン上の地面上の電流密度は大きくなります.一般的に言えば,露出面積が大きいほど,近くにある電流密度が大きいほど探査器はパイプラインの位置を検知し,検出器をパイプラインの位置に保持します. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.
評価ソフトウェア:
1ソフトウェアの概要
In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline埋もれた深さの情報,パイプ内の電流情報,防腐層損傷点の大きさなど)国内標準 (GB/T 19285-2014) と関連業界標準に従って試験管の断面の防腐塗装評価報告書 (図表報告,テキスト報告) を提供する. and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: 防腐層の監視,防腐層の局所修理,防腐層の大規模改修など,報告書の形式で印刷することができます.パイプライン所有者の信頼性の高い基準基盤を提供し,アーカイブを容易にする.
2ソフトウェアの機能
受信機による埋葬管の現場測定データ (電流,埋葬深さ,経度,緯度,距離,損傷点の大きさなど) に基づいて,関連する曲線とレポートが生成されますソフトウェアには以下の機能があります:
1パイプラインの埋葬深さ,経度,緯度,測定プロセス中に保存された距離およびその他のデータはソフトウェアにインポートできます (または現場で収集された関連データは手動で入力できます)接続状態では,機器に保存されたデータがクリアできます.
2データがインポートされた後,ソフトウェアは現在の減衰率Y値,抗腐食層の損傷点の密度P値,輸入データに基づく防腐層の隔熱抵抗Rg値.
3. 輸入されたデータと関連計算後のデータは編集できます.
4. データは閲覧可能で,保存されたデータは統計表の形式で表示できます. また,簡単な表示のためにExcelまたはWordテーブル形式で輸出することもできます.作成されたレポートは,ワード文書形式またはPDF文書形式で保存する必要があります.
