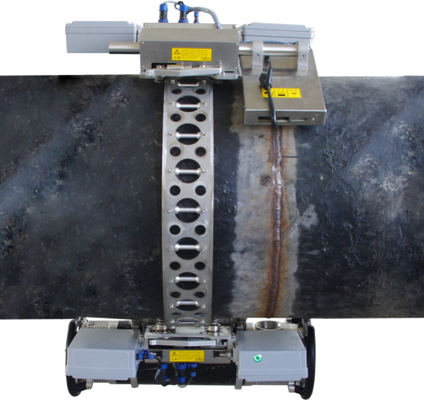

HDR-01 デジタル イメージング システムには、リモート PC、DR イメージング ボード トロリー、外部 X 線撮影装置トロリー、内部撮影パイプライン クローラーおよびその他のシステムが含まれます。

HDR-01 デジタル イメージング システムには、リモート PC、DR イメージング ボード トロリー、外部 X 線撮影装置トロリー、内部撮影パイプライン クローラーおよびその他のシステムが含まれます。

このシステムは、パイプラインの溶接部の検査結果をコンピュータ上でリアルタイムに視覚的に表示することができ、作業員が現場で検査結果を判断するのに役立ちます。同時に、オンサイトのテスト結果をリモートで取得したり、記録として保存したり、専門家が結果を直接検証したりすることができます。現場の位置・位置情報、時刻、作業現場の溶接口番号、その他関連情報をそのまま画像上にプリントできるため、不正行為の疑いを完全に回避できます。

このシステムは、リモート PC、DR イメージング ボード トロリー、外部撮影装置トロリー、内部撮影パイプライン クローラーおよびその他のシステムで構成されます。無線ローカルエリアネットワークを介して、地図の制御と取得（送信）を一度に完了できます。スタッフはコンピュータを遠隔制御してパイプライン溶接部の検査を完了し、検索やフラットフィルム用に元の画像を保存できます。システムのイメージは明確であり、二重線評価は国家規格の要件を完全に満たし、それを上回っています。

 設備構成

このシステムは管内撮影装置と管外撮影装置の２つで構成されています。

内部撮影機材構成：

高周波X線パイプラインクローラ、パイプライン外壁クローラ（フラットパネル検出器、中央ルーター、下部コンピュータPLCを搭載）、DRフラットパネル検出器、PCワークステーション（デジタル画像取得および処理ソフトウェア）。

屋外撮影機材構成：

パイプライン外壁クライミングカー (フラットパネル検出器、中央ルーター、IP10 下部コンピューター PLC を搭載)、DR フラットパネル検出器、パイプライン外壁クライミングカー (指向性高周波 X 線発生器、補助ルーター、IP11 下部コンピューター PLC)、ポータブル高周波制御アダプター、データ ケーブル、電源コード、PC ワークステーション (デジタル画像取得および処理ソフトウェア)、PC ワークステーション (デジタル画像取得および処理ソフトウェア)。

機器構成リスト：
