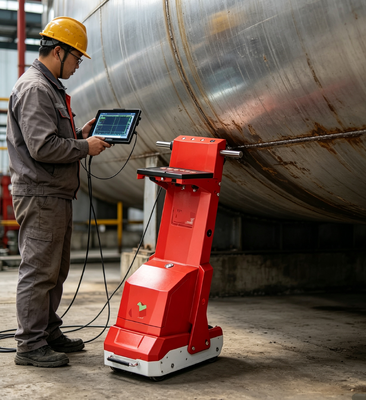

HMFL-M900 産業用磁気流出漏れ検出器 96チャンネル 5mm 位置付け精度 貯蔵庫 底盤検査車

2.1 システムホスト性能指標：

2.1.1 ホストディスプレイ 12.1インチ産業用静電容量式タッチスクリーン一体型マシン、CPU Intel Core I7、8GB DDR3メモリ、128GBソリッドステートドライブ、超薄型マグネシウムアルミニウムシェルパッケージデザイン、ファンレス冷却システム、可動部品のストレージなし、USBインターフェースを使用したデータ交換および信号伝送。

2.1.2 バッテリー残量リアルタイム表示機能付き。

2.1.3 データは保存および再生可能。

2.1.4 バッテリー稼働時間：12V 33Ahバッテリーで10時間の連続稼働が可能。

2.2 励磁検出ユニットの性能指標：

2.2.1 動作原理：統合磁束漏れ非破壊検査、磁束漏れ信号取得および処理、インテリジェントデータ分析。

2.2.2 磁化方法：ネオジム鉄ホウ素永久磁石磁化。

本器は96個の信号入力チャンネルを備えています。

★ 2.2.4 スキャン幅 300mm。

★ 2.2.5 試験厚さ：6-20mm、

2.2.6 6mmの非磁性材料を透過可能。

2.2.7 励磁検出チャンネルユニットはトンネル磁気抵抗（TMR）技術を採用して漏洩磁気信号を検出します。ホールセンサーと比較して、TMR磁気センサーは5〜6倍高い感度、優れた熱安定性、および高い信号対雑音比を備えています。

2.2.8 磁気センサーアレイ間の間隔は10mmで、変位エンコーダーは移動距離1.5mmごとにデータを収集します。

★ 2.2.9 検出感度：壁厚減少率20%（厚さ：6-16mm）

壁厚減少率40%（厚さ16.5-20mm）。

★ 2.2.10 個々の欠陥を迅速に特定する能力があり、位置決め精度は≤ 5mmです。

★ 2.2.11 上下面の腐食欠陥を識別する能力があり、タンク底板の上下面の腐食の位置とサイズの分布を特定できます。

2.3 駆動ユニットの性能指標

2.3.1 駆動方式：200W DCブラシレス モーターによる駆動、または手動駆動に自由に切り替え可能。

2.3.2 モーター駆動システムは速度調整機能を備えており、各オペレーターのニーズに応じて速度を調整でき、オペレーターの作業負荷を軽減します。

2.3.3 検出速度：速度は0〜0.6m/sの間で調整可能です。

2.4 システムソフトウェア（データ取得ソフトウェア、データ分析ソフトウェア、グラフィック処理ソフトウェア）の性能指標：

2.4.1 ソフトウェアシステムは純粋な中国語で表示され、タンク底板全体を迅速かつ包括的に検出し、腐食の有無を判断し、腐食の程度を特定できます。リアルタイムのデータ収集、表示、分析、保存、再生、およびデータ編集を実現できます。タンク底板マップ、タンク全体ビュー、単板ビューを自動的に描画し、リングプレートを追加でき、欠陥しきい値および連続検出モードを使用してリアルタイムで表示および分析できます。

★ 2.4.2 独立したPCデータ処理ソフトウェア。検出タスク中の誤操作を処理でき、検出データを効率的に処理でき、さまざまなモデルのオフィスデスクトップコンピューターおよびラップトップに適応できます。

2.4.3 Windowsプラットフォーム下のPCプラットフォームでデータ取得ソフトウェアおよび分析ソフトウェアを実行します。システムレポートソフトウェアは、タンク底板全体の検出結果をグラフィカルに自動表示し、腐食領域を特定し、異なる色を使用して腐食の深刻度を区別できます。

2.4.4 頑丈で耐久性のあるタッチ感応式産業用グレードコンピューターを装備しており、貯蔵タンクの過酷な環境での操作が容易です。リアルタイムのデータ収集、保存、表示、および分析が可能で、システムデータ取得ソフトウェアは、すべての漏洩磁場信号を取得できるだけでなく、欠陥の正確な位置と腐食の深刻度をリアルタイムで表示できます。

2.4.5 タンク底板全体の検出レポートを自動生成し、パッチング機能を設計・追加し、タンク全体と単板間の欠陥をカウントし、タンク全体と単板を比較する能力を備えています。

★ 2.4.6 オペレーティングソフトウェアの多言語設定（簡体字、繁体字、英語）はオプションです。

2.5 機能指標：

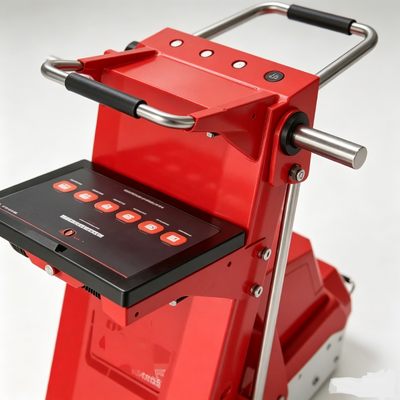

★ 2.5.1 装置ハンドルには折りたたみ機能があり、折りたたんだ後に浮屋根タンクを検出する際に浮屋根サポートロッドを回避でき、検出の死角を減らします。

★ 2.5.2 新しいLED前後方向フォーカス照明機能。前後方向を検出でき、タンク内の検出光が不十分な場合に底板をはっきりと見ることができます。

2.5.3 本器には電気火花除去技術が搭載されており、バッテリー交換時の電気火花による事故を防ぐことができます。

2.5.4 ユニークな油圧ロッドサポート方法を採用することで、貯蔵タンク内部での検査作業中の作業負荷を大幅に軽減できます。

2.5.5 最新世代のハードウェア回路制御システムを採用し、各回路部分をモジュール化および分離し、製品の安定性を向上させ、装置操作中の手動誤操作のリスクを低減します。

2.6 その他の性能指標：

2.6.1 装置重量：65kg以下。

2.6.2 梱包箱：IATA国際航空輸送基準を満たしています。
