商品の詳細:
|
| 材料: | 硬いクロム合金で覆い | 荒さ: | R = 2.5μm,5μm,10μmおよび15μm |
|---|---|---|---|
| 許容範囲: | ±10% | 試験規格: | GB/T188513ISO 3452-3 と JIS Z 2343-3:2001 規格 |
| 5つの星状の欠陥: | 3.0から5.5mm | ||
| ハイライト: | タイプ2 DPI浸透探傷試験用基準ブロック,ステンレス鋼試験ブロック スター欠陥,ニッケルクロムコーティング 非破壊検査機器 |
||
タイプ2 DPI浸透探傷試験用基準ブロック ステンレス鋼 ニッケルクロムめっき スター欠陥試験ブロック
ISO 3452-3:2013では2種類の基準ブロックについて説明しています。タイプ2基準ブロックは、DPIシステムの性能を日常的に評価するためのものです。
基準ブロックタイプ2は、ステンレス鋼にニッケル層、次に硬質クロム合金層をめっきして作られています。

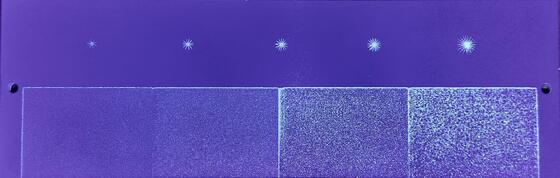

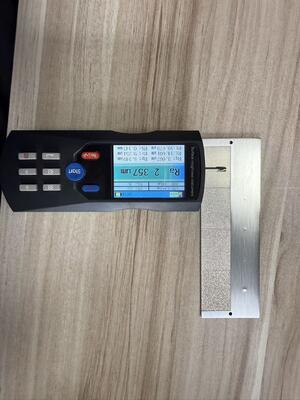

直径3.0mmから5.5mmまでの5つの星形欠陥がこの層に人工的に作られ、5つの欠陥はサイズに応じて均一に配置されています。洗浄性の評価*のため、基準ブロックタイプ2には粗さR=2.5μm、5μm、10μm、15μmの隣接する4つのパッチが含まれています。最も小さい欠陥は、最も小さい粗さを示す領域の隣に配置されています。
| 欠陥番号 | 1 | 2 | 3 | 4 | 5 |
| 代表的な（直径）寸法（mm） | 3 | 3.5 | 4 | 4.5 | 5.5 |
| カラーコントラスト浸透探傷剤によるサイズ（mm） | |||||
| 蛍光浸透探傷剤によるサイズ（mm） |
注：5つの亀裂領域の直径（mm）、許容誤差±10%
5点ステンレス鋼クロムめっき試験片は、浸透探傷シリーズのタイプII試験片です。GB/T18851-2008およびEN ISO3452-3:2013の規格に従って製造されています。2002年12月に国家産業評価に合格しました。試験ブロックは、GB/T18851-2008、EN ISO3452およびASME規格の要件を満たしています。人工欠陥の実測値は、ISO 10474またはEN 10204タイプ3.1証明書に基づいています。
直径の測定には、蛍光浸透探傷剤レベル2、水および乾燥現像剤、カラーコントラスト浸透探傷剤レベル2を使用しました。（実際の状態、使用された材料グレードで更新）
