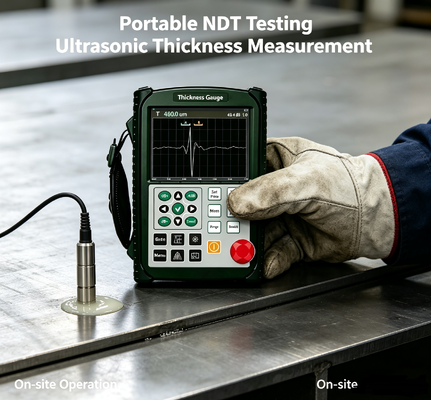

TG‑UT10 ポータブル多機能超音波探傷厚さ計 12ビット高速サンプリング Aスキャン Bスキャン波形

TG‑UT10 ポータブル多機能超音波探傷厚さ計 12‑ビット高速サンプリング A‑スキャン B‑スキャン波形

★ プローブ校正などの操作のための全プロセス画面表示プロンプトとダイアログボックスによるガイダンス。マニュアル参照は不要です。

★ 繰り返しレート: 高速スキャン用に 16Hz から 10000Hz まで調整可能。

★ 超高信号対雑音比により、クリアで安定した波形が得られます。特殊なアンチインターフェアランス設計により、過酷な作業条件下でも信頼性の高い動作が可能です。

★ 12‑ビット AD 高速サンプリング。15 MHz プローブと互換性があり、優れた感度と解像度で微細な欠陥を検出できます。

★ IP65‑定格エンクロージャーは、合金‑シリコン複合材で構成されています。頑丈で、防塵、防水です。

★ 単一バッテリー充電で最大 10 時間の連続動作。

★ 測定解像度最大 0.001 mm。最小測定厚さ: 0.15 mm (鋼)、0.05 mm (プラスチック)。コーティング層を介した効果的な測定が可能です。

技術仕様

1       主な機能

•       ワンタッチ自動校正

•       高精度厚さ測定: 最大解像度 0.001 mm; 再現解像度 ±0.002 mm

•       自動ゲイン、エコーエンベロープ、ピークホールド機能により、検査効率を向上

•       500 の独立した厚さ測定チャンネル (拡張可能)

•       最大 1000 の A スキャン波形とデータセットを保存および再生可能 (拡張可能); PDF 形式で検査レポートをエクスポート可能; 専用 PC ソフトウェアなしでレポートを表示可能

•       外部 USB フラッシュドライブ対応。内部に保存されたデータはいつでもエクスポート可能; 外部 USB ドライブ経由で無制限の検査ファイルストレージ

•       調整可能な送信パルス幅と振幅

•       高性能環境配慮型リチウムイオンバッテリー; 標準構成で最大 10 時間の連続ランタイム

•       リアルタイムクロック: 検査の日付と時刻がデータとともにスタンプされ保存されます

•       ゲインと線形性に影響を与えないデジタル抑制

•       ゲイン補正: 粗面、厚物ワークピースの長距離検査などによる dB 減衰を補正

•       エコーシーケンス分析

•       画面フリーズ / 解除

•       波形フィル

•       バッテリーステータスインジケーター

•       キャプチャマーカー

•       ゲート内の波形カラーマーキング

•       ゲートズームイン

2       標準付属品

  標準厚さ測定プローブ 1 個
