商品の詳細:
|
| 検知範囲: | 0.15mm～10m（鋼中の縦波）伝送モード最大30m（拡張可能） | 音速範囲: | 100～20000m/s |
|---|---|---|---|
| パルス重複率: | 10～3000 Hz、調整可能 | ダイナミックレンジ: | ≧38dB |
| 解決: | >40 dB (5P14 プローブ) | 感度マージン: | >66dB（Φ2平底穴深さ200mm） |
| デジタル 抑制: | 0 ～ 80 %、直線性やゲインを損なうことなく | ||
| ハイライト: | 超音波欠陥検出器 IP65 防水,マルチモード厚み計 0.001mm解像度,NDT テスト 波形測定 |
||

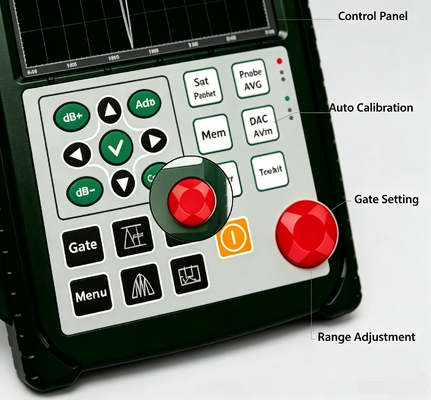

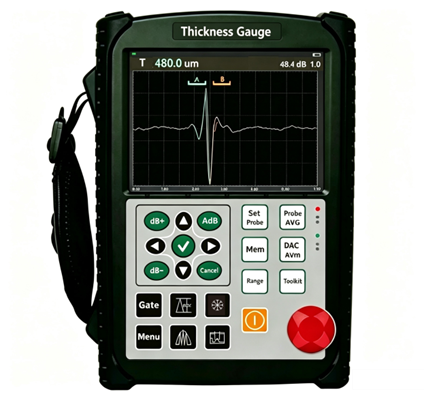

TG‐UT10 波形マルチモード超音波欠陥検出器と厚み計 0.001mm 解像度 IP65 防水 NDT テスト
★試験管の校正およびその他の操作のための画面上のプロモーションとダイアログボックスによる完全なプロセスインタラクション;手動参照は必要ありません.
★繰り返しの速度は16Hzから10000zまで調整可能で高速スキャンです.
★超高い信号対ノイズ比は,明確で安定した波形を提供します.特殊な反干渉設計は,厳しい作業条件下で信頼性の高い動作を可能にします.
★12 ビット AD 高速サンプリング 15 MHz 探査機と互換性 微小な欠陥の検出 優れた感度と解像度
★IP65級のコンクリート 合金・シリコン複合材で作られ 頑丈で防塵で防水
★単一バッテリーで最大10時間連続運転
★測定解像度は0.001mmまで.最小測定可能な厚さ:0.15mm (鋼),0.05mm (プラスチック) コーティング層を通して効果的な測定が可能.
テクニカル仕様
|
ポイント |
仕様 |
|
検出範囲 |
0.15mm~10m (鋼の長波) 30mまでの伝送モード (拡張可能) |
|
音速範囲 |
100 ~ 20000 m/s |
|
パルス重複率 |
10~3000 Hz 調節可能 |
|
動的範囲 |
≥38 dB |
|
垂直線性エラー |
≤1.5% |
|
横直線性エラー |
≤0.2% |
|
決議 |
>40 dB (5P14 探査機) |
|
感受性限界 |
>66 dB (200 mmの深さでΦ2平底の穴) |
|
デジタル 抑制 |
線性や加益を損なわずに0~80% |
|
探査機の種類 |
直線探査機,結晶探査機,穿透探査機 |
|
ゲート |
入口ゲート,反響の喪失ゲート,単一のゲート/二重ゲートモード |
|
アラーム |
バザーアラーム,LED表示アラーム |
|
電源 |
DC 9V |
|
バッテリーの寿命 |
10時間 |
|
サイズ |
250 × 165 × 40 mm |
|
体重 |
1.0kg |
|
動作温度 |
‐10°C~50 °C |
|
相対 の 湿度 |
20 %~95 % RH |
|
パルス幅 |
100V,200V,300V,400V,500V選択可能;幅広い探査機との互換性 |
|
パルス幅 |
周波数異なる探査機に合わせて0.03〜0.51μs以内に継続的に調整可能 |
|
探査機の減圧 |
50 Ω,100 Ω,150 Ω,400 Ω 異なる感度と解像度要件のためにオプション |
|
ハードウェア リアルタイム サンプリング |
12ビット高解像度AD変換器,高信頼性の波形再現のための400MHzサンプリングレート |
|
検出モード |
ポジティブ・ハーフ・ウェーブ,ネガティブ・ハーフ・ウェーブ,フル・ウェーブ,RF検出 |
|
探査周波数 |
0.2 MHz ~ 15 MHz |
|
ゲート表示 |
シングルゲート/デュアルゲート読み取りが選択可能;ゲート内のピーク値読み取り |
|
総利益 |
110 dB ステップオプション:0.1 dB,1 dB,2 dB,6 dB |
|
コネクタ |
BNC/LEMOはオプション |
1 主な機能
• 医療機関 一触で自動校正
• 医療機関 高精度厚み測定:最大解像度は0.001mm;重複解像度は±0.002mm
• 医療機関 検査効率を向上させるための自動増幅,エコーエンベロープ,ピーク保持機能
• 医療機関 500 個の独立厚み測定チャネル (拡張可能)
• 医療機関 1000Aまでスキャン波形とデータセットを保存し再生する (拡張可能);PDF形式の輸出検査報告;専用PCソフトウェアなしで表示できる報告
• 医療機関 外部USBフラッシュドライブサポート.内部保存されたデータはいつでもエクスポートできます.外部USBドライブ経由で無制限の検査ファイル格納
• 医療機関 調節可能な送信パルス幅と振幅
• 医療機関 高性能な環境にやさしいリチウムイオン電池;標準設定では最大10時間の連続運転時間
• 医療機関 リアルタイムクロック:検査日時をスタンプし,データで保存
• 医療機関 増幅と線形性に影響を及ぼさないデジタル抑制
• 医療機関 粗い表面,厚い作業部品の遠距離検査などの要因による dB 減衰を補償する.
• 医療機関 エコーシーケンス分析
• 医療機関 スクリーン凍結/解凍
• 医療機関 波形の詰め物
• 医療機関 バッテリー状態表示
• 医療機関 捕捉マーカー
• 医療機関 ゲート内部の波形色のマーク
• 医療機関 ゲートズーム
2 標準アクセサリー
1つの標準厚み測定探査機
