商品の詳細:
|
| 出力: | AC 38V 10A | 電源: | AC 220V ± 10% 50HZ 5A |
|---|---|---|---|
| 検査速度: | ≥6 m/min | プローブの温度上昇: | ≤60℃ |
| 着磁時間: | ≤3秒、ギャップタイム≧5秒 | ||
| ハイライト: | 携帯用磁気探傷欠陥の探知器,調整可能な電流欠陥検出器,多機能の欠陥検出器 |
||

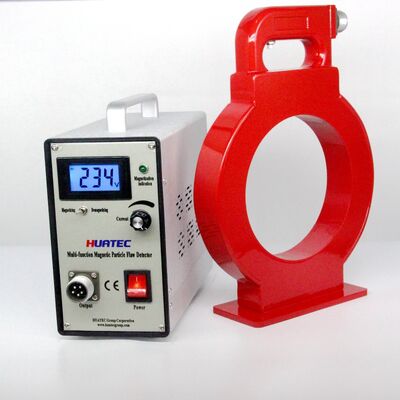

HCDX-IISC ポータブル多機能磁粉探傷器 電流調整可能 消磁機能付き A/D/E/O オプションプローブ
はじめに:
HCDX-IISC複合磁粉探傷器は、シリコン制御無接点スイッチを採用しており、低ノイズ、強力な磁力、長寿命、簡単な操作で、現場および実験室での使用に適しています。本機は複合構成を採用しており、ユーザーは必要に応じて自由にプローブを選択できます。タイプA、D、E、Oプローブは、ユーザーの要求に応じて構成できます。
HCDX-IISCシリーズは消磁機能を備え、電流調整可能です。
この磁粉探傷器（位相制御回路付き）は、8ビットMCUをコントローラーとして採用しており、ACゼロ電圧交差信号と電流調整信号の精密な収集により、励磁電流の連続調整を実現できます。さらに、消磁機能を備えています。消磁モードを選択してトリガーボタンを押すと、消磁機能をオンにできます。また、MCUのプログラムは生涯無料アップグレードが可能で、タイプA、D、E、Oプローブはユーザーの要求に応じて構成できます。
すべてのオプションプローブのパラメータ:
|
D型プローブ |
吊り上げ力: AC≥5Kg DC≥18Kg (ジョイントなし) 極間距離: 50-200mm (調整可能) 動作電流: ≥8A 重量: 2.0 Kg 吊り上げ力: ≥12Kg |
|
A型プローブ動作電流: ≥7A |
極間距離: 20-160mm (調整可能) 動作電圧: AC=38V, DC=9V 重量: 2.0 Kg O型プローブ |
|
中心磁場強度: 180Oe動作電流: ≥7A |
内径: 150 mm 重量: 2.5 Kg E型プローブ 吊り上げ力: ≥12Kg |
|
距離: 110 mm動作電流: ≥7A |
検査速度: 6 m/min 動作電圧: 38 v 左、2 重量: 3.0 Kg 応用: 主に強磁性ワークピースの表面および近表面の亀裂検出に使用されます。 ボイラー圧力容器、鋼構造物、鍛造品、鋳造品、溶接部品、機械加工部品など。 |

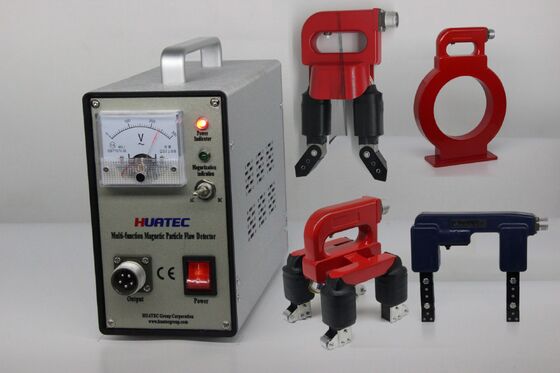

モデルHCDX-IISCの標準プローブの紹介:
D型プローブ（電磁ヨークプローブ）: 可動ジョイントを備え、表面ワークピースの励磁および検出が可能です。
A型プローブ（馬蹄形プローブ）: あらゆる種類のフィレット溶接、大型ワークピースの内外角の局所励磁検査に適しており、作業灯を備えています。
O型プローブ（リング型コイル）: ワークピースの円周方向亀裂検出に適しており、ワークピースの疲労による亀裂に非常に敏感です。さらに、遠隔法でワークピースを消磁することもできます。
E型プローブ（回転磁場プローブ）: あらゆる種類の直線溶接、円周溶接、突合せ溶接、および大きな幾何学的形状の平面および曲面に対して、全方向の探傷を行います。プローブにはローラーが装備されており、操作を容易にし、速度を向上させます。プローブには作業灯が装備されており、観察が容易です。
技術パラメータ:
電源: AC 220V ± 10% 50HZ 5A
出力: AC 38V 10A
タイプA.D.E.Oプローブはオプションで利用可能です
検査速度: ≥6 m/min
プローブの温度上昇: ≤60
℃
作業ビート: 長時間の連続運転が推奨されます: 励磁時間 ≤3秒、ギャップ時間 ≥5秒
重量: 約6.5Kg (本体)コントローラーサイズ: 95x45x75mm (長さ*幅*高さ)
キャリングケースサイズ: 170x140x70mm (長さ*幅*高さ)
標準配送:
ホスト HCDX-IISC
1
D型ヨークプローブ 1
A型プローブ O型プローブ
1
D型プローブ O型プローブ
O型プローブ O型プローブ
電源コード O型プローブ
プローブケーブル O型プローブ
標準試験片 1操作マニュアルO型プローブ
証明書
O型プローブ
オプションアクセサリー:A型プローブO型プローブ
E型プローブ
D型プローブ
デッドウェイト
試験片
UVライト
