商品の詳細:
|
| 表示タイプ: | 2.4 インチ カラー OLED、320 X 240 ピクセル、コントラスト 10,000:1 | 測定範囲: | 0.50mmから508mm ((0.02"から20.00") 材料,探査機,表面状態に応じて |
|---|---|---|---|
| 測定の決断: | 選択可能な0.01mm,0.1mm ((選択可能な0.001",0.01") | 物質的な速度の範囲: | 500~999m/s (0.0197~0.3937イン/アメリカ) |
| ノーマル、最小/最大キャプチャ、DIFF/RR%、A-スキャン、B-スキャン表示モード: | ノーマル、最小/最大キャプチャ、DIFF/RR%、A-スキャン、B-スキャン | 修正モード: | RF+、RF-、半HALF+十分に |
| ユニット: | インチかミリメートル | ||
| ハイライト: | Aスキャン付き超音波厚さ計,NDT厚さ測定器 Bスキャン,コーティング透過厚さ計 TG5000DL |
||

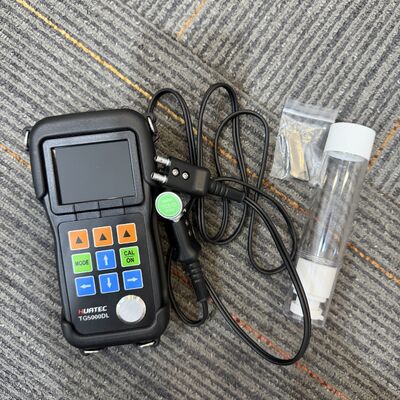

TG5000DL 超音波厚さ計ライブ A-スキャン時間ベース B-スキャンスルーコーティング NDT 厚さ測定器
TG-5000シリーズ超音波厚さ計、対象物の片側から超音波を発射し、対象物を切断することなくデジタル化された厚さをリアルタイムで測定します。超音波測定理論に基づいて当社が研究・開発した超小型測定ゲージです。高速応答、非破壊、正確な測定が特徴です。さらに、エコーを表示することにより A/B スキャン波形表示が可能になり、より広範囲の測定範囲、より正確な結果、および非常に少ない測定誤差が可能になり、最終的に測定プロセスがより制御しやすくなります。
TG-5000 シリーズ超音波厚さ計は、必須の NDT 機器として、製造、金属加工、化学工業、商業検査などの検出分野に幅広く適用できます。さまざまな種類のパネルや加工部品を正確に測定できるだけでなく、製造機器のチューブや圧力容器の腐食後の厚さを監視することもできます。
仕様
|
表示タイプ |
2.4インチカラーOLED、320×240ピクセル、 対比10,000:1 |
|
動作原理 |
デュアルエレメントトランスによるパルスエコーデューサー |
|
測定範囲 |
0.50mm～508mm(0.02インチ～20.00インチ)、材質、プローブによる そして表面状態 |
|
測定する 解決 |
選べる0.01mm、0.1mm(選択可能0.001"、0.01") |
|
単位 |
インチまたはミリメートル |
|
修正モード |
RF+、RF-、ハーフ+、ハーフ-、フル |
|
表示モード |
ノーマル、最小/最大キャプチャ、DIFF/RR%、A-スキャン、B-スキャン |
|
Vパス補正 |
自動 |
|
更新レート |
4Hz、8Hz、16Hzを選択可能 |
|
物質速度範囲 |
500 ～ 9999m/s (0.0197 ～ 0.3937in/us) |
|
言語 |
英語 |
|
アラーム設定 |
最小アラームと最大アラーム。範囲は 0.25 mm ～ 508 mm (0.010 インチ～20.00 インチ)。アラーム時に波形の色を動的に変更 |
|
電力要件 |
単3形電池2本 |
|
動作時間 |
約40時間 |
|
機器のシャットオフ |
常時オンまたは自動オフを選択可能 5、10、20 分間操作がなかった後 |
|
動作温度 |
-10℃～ +50°C (+10°F ～ +120°F) |
|
サイズ |
153mm ×76mm×37mm(高さ×W×D) |
|
重さ |
280g電池を含む |
標準構成
|
名前 |
番号 |
|
シックネスゲージ |
1 |
|
プローブ |
1 |
|
アルカリ電池 |
2 |
|
カプラント |
1 |
|

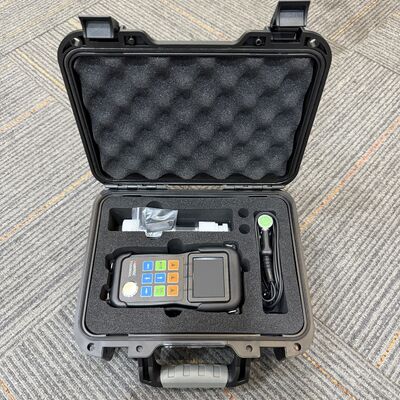

キャリングケース |
1 |
|
取扱説明書 |
1 |
|
USBケーブル |
1(TG-5000DLのみ) |
|
ソフトウェアCD |
1(TG-5000DLのみ) |
オプションの構成
|
高温プローブ |
鋳鉄プローブ |
|
小型プローブ |
ミニプローブ |
|
プローブケーブル |
段階的校正ブロック |
|
ゴム製シース |
ストレージオプション(TG-5000のみ) |
