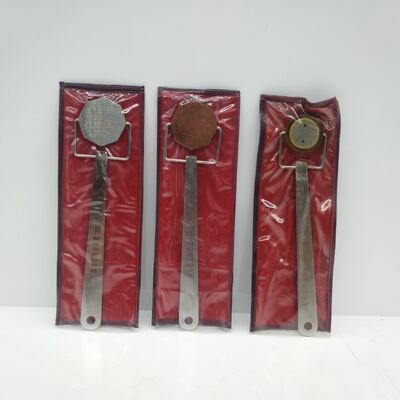

パイゲージ磁場指示器 表面磁束の方向を迅速に検証

パイゲージ磁場指示器

概要

パイゲージは、表面上の磁束の方向を迅速に確認するためのツールです。8つの鉄性セグメントから作られ、単一のピースにろう付けされており、非鉄性不連続の星形パターンを提供します。8つの線形不連続は、すべての方向に指示を提供します。通常、ヨーク検査用の乾性粉末と組み合わせて使用され、パイゲージは任意の角度で保持でき、磁束の方向に垂直な指示を生成します。ピボット付きの非鉄性ハンドル。

ASME BPVC Section V Article 7、ASTM A275、ASTM E709、ASTM E1444、およびASTM E3024の要件を満たしています。

指示

パイゲージを、見えるパイセクションを下にして、試験面にできるだけ平らに置きます。表面を磁化し、磁性粒子を塗布します。指示は、磁束の方向に交差する線に沿って形成されます。磁束に垂直な指示は、角度のある指示よりも強く、より明確になります。磁束に平行（整列）な指示は形成されません。注：パイゲージは磁場強度を示しません。
