商品の詳細:
|
| 製品名: | 超音波厚さ計 | プローブの種類: | シングル・クリスタル・プロブ / ダブル・クリスタル・プロブ |
|---|---|---|---|
| 測定範囲 (45#鋼): | 0.15mm – 1800mm | 測定頻度: | 4Hz、8Hz、16Hz |
| 正確さ: | 0.001mm | 画面: | 3.5" QVGA （320 × 240）色TFT-LCDスクリーン |
| ハイライト: | 超音波厚み計 0.15~1800mm範囲,高精度厚み計 TG-5700,非破壊検査機器 超音波ゲージ |
||

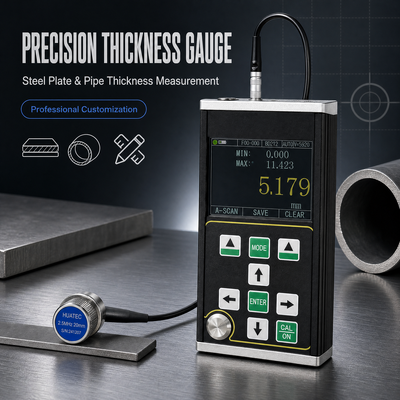

TG-5700 高精度超音波厚み計 測定範囲 0.15-1800mm
TG-5700は,A/Bスキャンによる新しいタイプのハンドヘルド高精度デジタル超音波厚み計である.パルス反射に基づく超音波厚み測定の原則を採用している.恒定速度でそれを伝播し,その背面から反射を得ることができます.測定解像度は0.001mmで,測定範囲は0.15mm (鋼) ほど薄い.
● 人 の 行動この製品にはAスキャンモード,Bスキャンモード,数値表示モードがあります.
● 測定範囲は広く,ユニークな"複数エコー"技術が採用され,最小測定厚さ0.15mm (鋼) の超薄部品の測定を実現します.
●この製品は高精度で厚さを測定することができ,最大測定解像度は0.001mmに達します. 繰り返しの解像度は±0.002mmに達できます.
● 表面に塗料層とコーティングが付いている材料を測定するために使用される貫通コーティングとエコー・トゥ・エコー測定の機能があります.
●複数の測定モード: mb-e, E-E,me-eモードは,従来の厚い作業部品の測定に対応します. 薄型モードは,薄型部品の測定を実現します.
● 数値モードには,従来の厚さ値モード,差/減速率モード,最大値モードが含まれます.
● 2つの加速モード:自動加速/手動加速
● 手動停止と自動停止を設定できます.省エネ機能があります.
● 双晶探査機と単晶探査機を含む様々な探査機をサポートし,最大20MHzの高周波探査機に対応します.
● マスストレージに対応し,100000の厚さ値,Aスキャン波形500グループ,Bスキャン波形500グループを同時に格納できます.
● 高解像度 (QVGA) の 320×240 の 大きな 3.5 インチ の カラー TFT-LCD ディスプレイ
● 各種校正方法があり,単点校正,多点校正,手動校正モードをサポートします.音速と探査のゼロ位置を同時に校正することができます双晶探査機のV経路修正をサポートする.
● メートルと英制の変換をサポートし,ミリメートルとインチ単位を切り替えることができます.
● 英語の表示がサポートされます.
*注: 会社は,事前通知なしに技術的変更を行う権利を留保します.
|
ポイント |
TG-5700 |
|
探査機のタイプ |
シングル・クリスタル・プロンド/ダブル・クリスタル・プロンド |
|
測定範囲 (45#鋼) |
0.15mm 1800mm |
|
インディケーションの安定性 |
エコー強度,材料減衰係数,増幅率,ゲートの高さによって厚さ測定値に影響されないように,ゼロクロスとマルチエコー技術が採用されている.測定安定性と信頼性が高い. |
|
測定頻度 |
4Hz,8Hz,16Hz |
|
決議 |
0.1mm,0.01mm,0.001mm(0.01インチ,0.001インチ,0.0001インチ) |
|
精度 |
0.001mm |
|
パルス発電機 |
負の正方形波の放出が採用され,パルス幅と電圧は自動的に探査機とマッチされます. |
|
音速範囲 |
400~999m/s |
|
カリブレーションブロック |
4mm(鉄鋼) |
|
自動停止 |
5分,10分,20分,手動でシャットダウンすることもできます |
|
探査器の校正 |
一点校正,多点校正 |
|
利益 |
自動加強制御,手動加強制御 |
|
増幅範囲 |
0~70dB |
|
検出モード |
ラジオ周波数 (RF),正半波 (POS),負半波 (NEG),フル波 (FULL) |
|
測定モード |
(1) MB-E:初期エコーから最初の底エコーまでの通過時間をベースにした測定モード (2) E-E:浸透コーティング測定モード,任意のEm ≈ Enエコーはオプションである (3) ME-E:多重エコー測定モード(4) THIN: 薄壁測定モード |
|
数値モード |
厚さ値モード,差/減速速度モード,最大/最小値モード |
|
Aスキャンモード |
入手可能 |
|
Bスキャンモード |
入手可能 |
|
結合表示 |
入手可能 |
|
バッテリー表示 |
入手可能 |
|
言語 |
英語 |
|
ユニット |
mm/インチ |
|
メニュー操作 |
入手可能 |
|
ソフトウェア機能 |
ダイナミックゲート設定,ブランキング設定 (Blank),エコーブランキング設定 (E-Blank),エコー凍結,エコー翻訳およびスケーリング |
|
貯蔵機能 |
100000の厚さ (100グループ,各グループに1000) 500のAスキャン波形と500のBスキャン波形を同時に保存できます |
|
ホストプログラムのアップグレード |
入手可能 |
|
ディスプレイ |
3.5 "QVGA (320 × 240) カラー TFT-LCD画面 |
|
データ送信 |
RS-232シリアル通信とUSBをサポートし,コンピュータにデータを送信する. |
|
作業温度 |
-10°C│ │50°C特殊な要件があれば - 20 に達します°C; |
|
動作電圧 |
4つの5号 AA電池が必要です.電力が不十分であれば,低電圧のプロンプトがあります. |
|
総寸法 |
204 x 100 x 36 (ミリ) |
|
総重量 |
310g(バッテリーなし) |
|
バッテリー |
4pcs AA乾電池 |

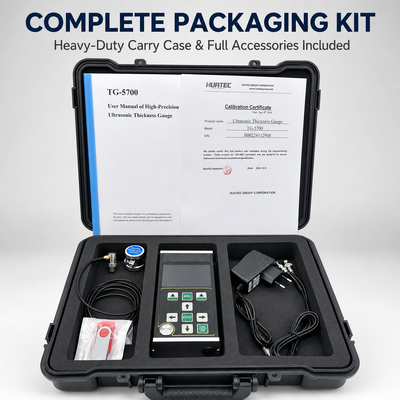

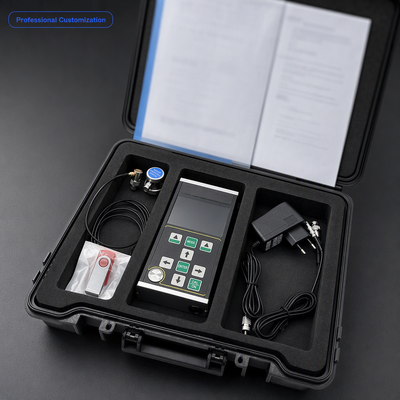

標準的な配達
主要ユニット TG-5700 1PC
2.5M Φ20 単元変換器 試験範囲4~1800mm 1pc
カッププラントボトル 1pc
荷物ケース 1pc
操作説明書 1pc
カリブレーション証明書 1pc
選択用アクセサリー
異なる周波数を持つ様々な探査機,単一の探査機 8mm/10mm/12mm,およびTR超音波厚さの探査機
各種ステップクイーンブロック
PC データ ソフトウェア
選択可能な探査機:
|
TS400 双晶探査機 |
10Mhz |
5mm |
0.5-50mm |
|
TS500 双晶探査機 |
5Mhz |
5mm |
1.0~65mm |
|
TS510 双晶探査機 |
5Mhz |
10mm |
1.0〜500mm |
|
DTM15 単結晶探査機 |
15 MHz |
6mm |
0.15-22.5mm |
|
DTM7.5 シングルクリスタルプローブ |
7.5Mhz |
6mm |
0.5-22.5mm |
|
DTM10 単結晶探査機 |
10Mh |
6mm |
0.3-22.5mm |
|
DTM5 単結晶探査機 |
5M |
6mm |
1.0-22.5mm |
|
BD510 シングルクリスタルプローブ |
10Mh |
10mm |
1つ目1000mm |
|
BD212 単結晶探査機 |
2MHz |
12mm |
4 -1800mm |
|
二重結晶探査ケーブル |
|
||
|
シングル水晶探査ケーブル |
|
||
