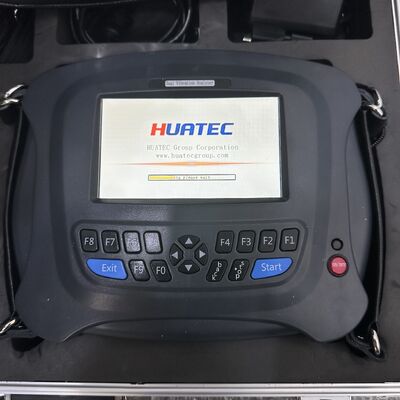

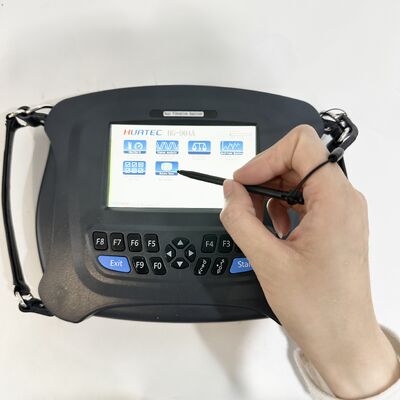

HG-904B4 チャンネル振動アナライザー 24ビットADサンプリング 35KHz周波数軸受・歯車故障診断 動バランス試験機

HUATEC HG-904B4 チャンネル振動アナライザー 24ビットADサンプリング 35KHz周波数 ベアリング・ギア故障診断 動バランス試験機

HUATEC HG-904Bは、様々な種類のセンサーに接続できる多機能入力ポートを備えた多機能機器です。先進的なマイクロエレクトロニクス、信号解析、故障診断技術を採用し、設備状態監視と故障診断機能を統合した単一ユニットです。

このアナライザー機器には、4チャンネルの振動データ取得機能が含まれており、現場での振動測定を完了し、測定点の振動特徴値とスペクトルを数万件自動保存できます。また、1から4チャンネルの波形とスペクトルを現場で同期表示することも可能です。さらに、アンバランス検出器としても機能し、片面および両面の動バランス検証を現場で完了できます。BT4 & IP54

主な機能:

様々なセンサーに対応する多機能入力ポート：（圧電、電磁、渦電流、ICP）
-- 5インチカラーディスプレイと中国語インターフェースで、鮮明で美しい視覚化を実現
-- 16GBハードドライブによる大容量ストレージスペースで、測定点の振動特徴値とスペクトルを数万件自動保存可能
-- 24ビットADサンプリングによる4チャンネル同期取得

-- 1600、3200、6400、または12800ラインFFTスペクトル
-- USB 2.0通信インターフェースと、操作を容易にする新しい中国語Windowsスタイルメニュー表示
-- 最大35KHzの分析周波数、8段階のオプションレベル
-- 振幅スペクトル、パワースペクトル、対数スペクトルなど、フル機能の高速動解析
-- ピーク値、ピークピーク値、実効値、ピークファクター、歪度、尖度など、様々な時間領域特徴値を表示
-- 複数の分析・診断機能：ベアリング/ギア分析（エンベロープ復調分析）故障診断、（ノックテスト）固有周波数診断など
-- ローターバランスのためのデータ/記録保存と再生
-- 試験重りの選択的な除去または保持、およびその品質の推定が可能
-- 高精度バランス操作、迅速なバランス調整により、振動値、振幅、位相を測定・表示
-- ハードウェアエンベロープ復調によるベアリング/ギア故障の検出と診断
-- 回転速度測定、騒音測定、位相測定、位相診断
-- トリガー閾値の手動設定（大、中、小）
-- 設備管理システムのEMDソフトウェア（ベアリングデータベースを含む）を搭載可能

ハードウェア仕様:

ソフトウェア概要:

IoTとビッグデータプラットフォームの急速な発展に伴い、既存のソフトウェアシステムの機能的利点を統合し、Windows.Net 3.5-5.0プラットフォーム、Microsoft Visual Studio 2019スイート、MySQLデータベースを採用しました。ソフトウェアシステムとコレクター間の通信は統一されたUDPアーキテクチャを採用し、ソフトウェアシステムはネットワーク版とスタンドアロン版の両方で設計されています。約1年間の努力を経て、最新版のエンタープライズ設備インテリジェント監視・診断システム（以下、EMDシステム）をリリースしました。柔軟なクライアントソフトウェア操作と包括的な分析ツールの利点を活用することで、ユーザーはより便利にデータを監視し、異常の原因をより効果的に分析できます。システムソフトウェアは、マルチチャンネルネットワークデータコレクター、ワイヤレス監視コレクター、オフラインハンドヘルドアナライザーと互換性があります。オンラインデータトレンドを分析しながら、ハンドヘルドアナライザーはデータ収集を補完して、現場設備の分析をより包括的にし、それによってユニットのトレンドと異常を包括的に分析し、異常の原因を正確に特定し、現場設備の安全性を最大限に確保します。
