商品の詳細:
|
| 製品名: | 口径測定のブロック | モデル: | PAUTブロック |
|---|---|---|---|
| タイプ: | パイプの種類 | 材料: | 炭素鋼 |
| ハイライト: | HUATEC PAUT校正ブロック,NDT配管校正ブロック,非破壊検査校正ブロック |
||

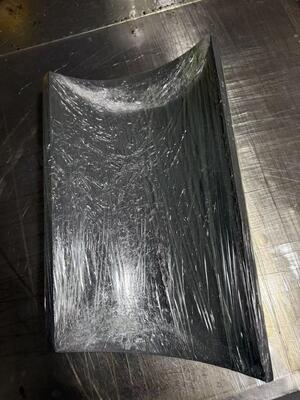

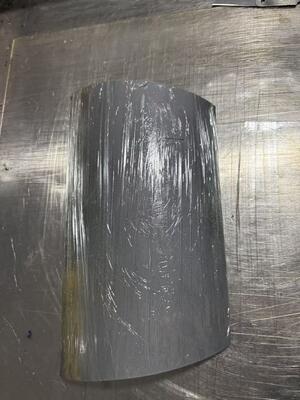

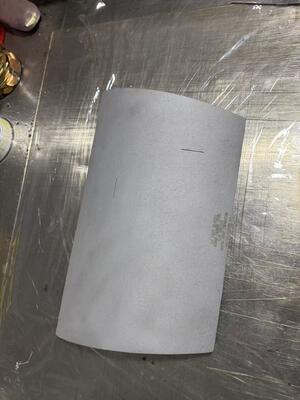

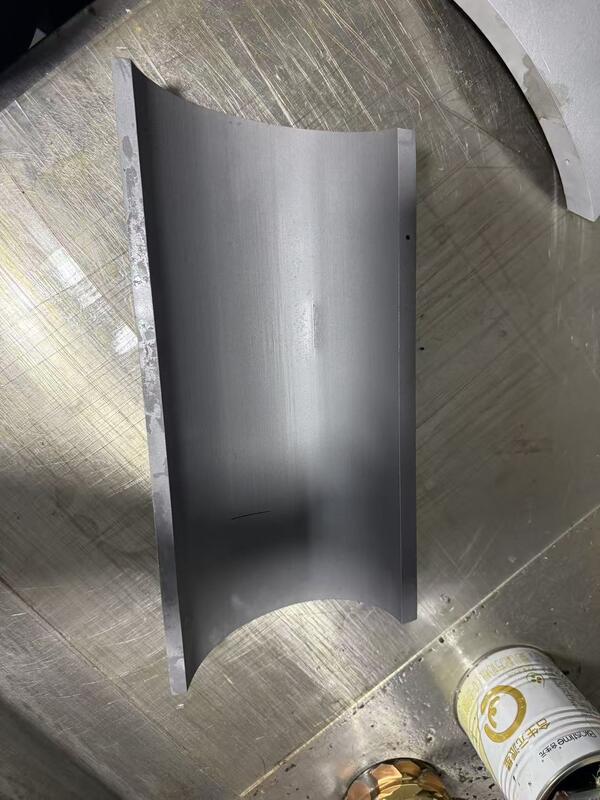

HUATEC PAUT パイプ・カリブレーション・ブロック NDTカリブレーション・ブロック
これらのパイプ校正ブロックは,段階式配列UT (PAUT) を容易にするために特別に設計されています.ブロック設計には,元のASME設計に様々な変更が含まれています.軸長と弧長を含む5 NPS以上のブロックでは,片端に10°角切断.これらの変更は,段階式配列UT機器でDAC/TCG校正を実行する際に,裏壁からの望ましくないノイズを最小限に抑えるのに役立ちます.
カリブレーションブロックは,試験される材料と同じ名目サイズ,スケジュール,熱処理,材料仕様を持つパイプのセクションであるべきである.HUATECは,これらの基準の加工のための原材料の大量の在庫を維持顧客から供給された材料で作ることもできますOur Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0.030-0.040) 幅×1000分長 5 NPSより小さいブロックは360°で放置し,5以上のブロックは180/120/90/60°の弧面 (名目管のサイズに応じて) に磨かれる.すべてのブロックは,軸長最小12ですASME第5節第4条図T-434に従って製造する.3PAUTのPHツール変更で
