HRD-100 クレーン用ワイヤロープ NDTの携帯磁気鋼鉄ロープ検査装置 (MRT)

HRD-100 ポータブル磁気鋼線ロープ検査装置 (MRT) クレーンワイヤーロープ NDT

1. 仕様

規格: GB/T21837-2008, ASTM E1571-2001 (強磁性鋼線ロープの電磁検査に関する標準仕様), GB/T5972-2006/ISO 4309:90, GB8918—2006

検出範囲: Φ1.5—300 mm (異なるセンサーを選択)
センサーとワイヤーロープ間の相対速度: 0.0—6.0 m/s 最適: 0.3—1.5 m/s
ガイドスリーブとワイヤーロープ間の最適な隙間: 2—6 mm、許容隙間: 0—15mm

出力ファイル形式: Wordファイル出力

アラーム: 音と光のアラーム
断線位置 (LF) 検出
定性判断精度: 99.99%
定量評価
感度の繰り返し誤差: ±0.055%
表示誤差: ±0.2%
位置検出誤差 (L): ±0.2%
電源: 5V コンピュータ電源
センサー重量: < 10kg (標準センサー)

環境温度 -10℃〜40℃

気圧: 86〜106Kpa

相対湿度: ≤85%

ワイヤーロープコンピュータ検出器のWindowsシステムは、DOSソフトウェア理論とリアルタイム表示アラームの基本思想に基づいたGBシステムの更新製品であり、Visual Basic 6.0プログラミング言語を基盤としてコンパイルされています。

このシステムのハードウェア部分は、国内外の高度な磁気センサーと独立した研究開発のサンプリングモジュールを統合し、RS232 (またはUSB) 主線駆動により、データを直接コンピュータに保存します。

このシステムのソフトウェア部分は、ウェーブレット変換解析を基盤とし、Visual Basic 6.0プログラミング言語を基盤としてコンパイルされています。データ取得と制御、データ解析、データ表示、データ保存などの機能を達成します。DOSソフトウェア機能に可視的特性を追加し、そのユニークな傾向により連続的に追跡する方法により、連続的かつ動的にデータ信号とその変化状況を観測し、リアルタイムで取得結果を表示してアラームを発します。ソフトウェアは自動評価機能を追加しました。部分的な欠陥表示では、断面積と総断面積の割合が増加しました。ソフトウェアとWindowsは完全に互換性があり、ユーザーの慣性操作に適しており、Wordファイル形式で検査レポートを作成します。

このシステムソフトウェアは、ワイヤーロープコンピュータ検出器DOSソフトウェアサンプリングデータ形式と互換性があり、それを解析処理できます。

Windowsシステムは独立したオペレーティング手順と安全検査システムを採用しており、様々な最新コンピュータに便利に対応し、一連の検査手順を完了します。

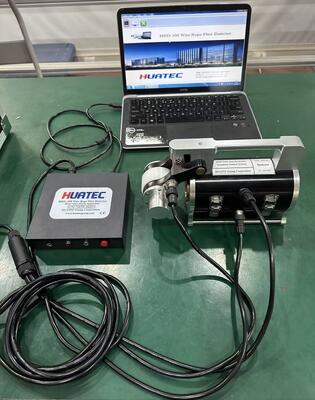

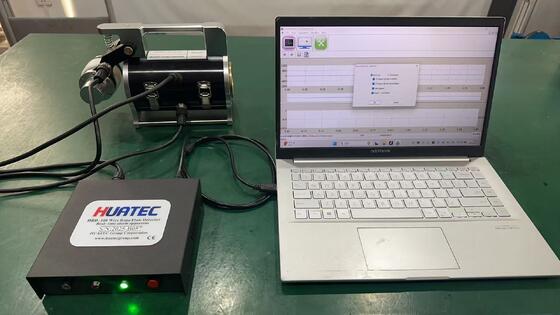

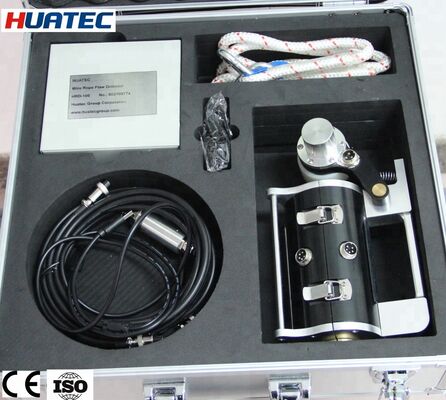

2. システム構成

3. センサー紹介

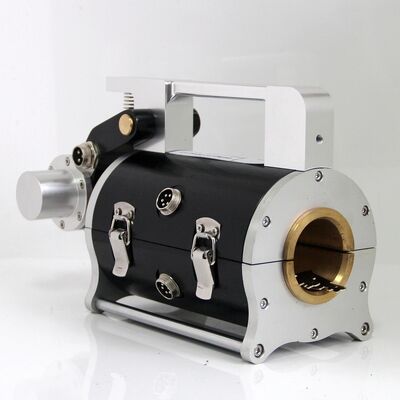

磁気センサー: センサーは、変位ロケーター (ガイドホイール、エンコーダー)、磁化装置、およびサンプリング組織で構成されています。システムが起動した後、ワイヤーロープと相対的に移動すると、信号を収集できます。

変位ロケーター: ガイドホイールが1回転すると、光電エンコーダーがサンプリング指示パルスを発し、等間隔サンプリングを実現します。

磁化装置: ワイヤーロープと相対的に移動すると、ワイヤーロープの軸方向磁化が完了します。

サンプリング組織: ワイヤーロープとセンサーが相対的に移動すると、ホール素子で構成されたサンプリングチャネルがワイヤーロープの磁束漏れの変化状況をシミュレーション電圧信号に変換します。

4. HUATEC リアルタイムアラーム装置

HUATEC リアルタイムアラーム装置は、ポータブル多目的データ取得装置であり、RS232伝送線を介して変換されたデータ信号をコンピュータに送受信および保存し、コンピュータのCPUの強力な機能を利用してオンラインでリアルタイム処理分析を行い、事前に設定された等価しきい値に基づいてリアルタイムアラームを発します。センサーに電源を供給するリチウム電池パックが1組あり、出力は5Vです。充電と電源スイッチを供給できる追加充電ポートがあります。

5. ソフトウェア紹介

図3 主な機能項目

6. センサーオプション
