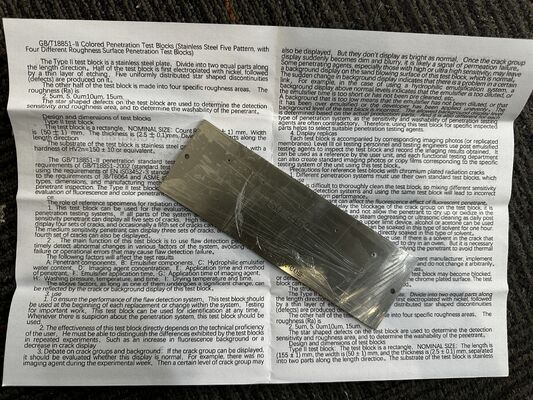

タイプII貫通ブロック校正ブロック PTタイプIIブロック

タイプII浸透探傷ブロック 校正ブロック PTタイプIIブロック

試験ブロックタイプ2の設計と寸法を参照してください

1 設計

1.1 一般規定

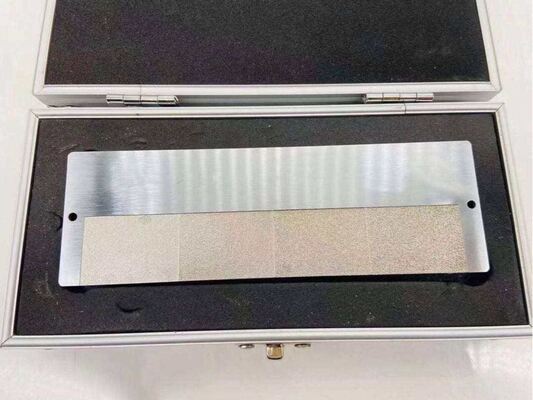

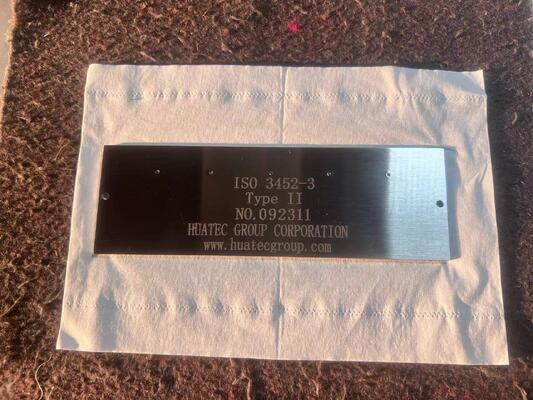

検査パネル（図2参照）は長方形で、寸法は155mm x 50mm x 2.5mmです。

注：特に記載がない限り、すべての寸法偏差は±10%とします。

母材はEN10088-1に準拠したステンレス鋼X2Cr NiMo17-12.3(1.4432)とし、初期硬度はHV20=150±10または同等とします。

1.2 洗浄可能領域

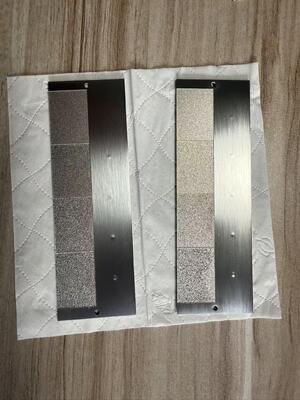

浸透探傷剤の洗浄性を検査するため、パネルの検出面の1つに、それぞれRa=2.5μm、Ra=5μm、Ra=10μm、Ra=15μmの粗さで、寸法が25mm x 35mmの4つの隣接する領域を設けました（図2参照）。

Ra=2.5μmの領域は研削砥石による研削で得られ、残りは電気めっきで実現できます。

1.3 欠陥領域

欠陥領域は、パネル検査面の反対側の半分にあります（図2参照）。

1.3.1 電気めっき

パネルの検査表面には、厚さ60μm±3μmの非電気めっきニッケル層をめっきし、HV0.2=500-600の硬度範囲を達成する必要があります。

このニッケル層は、厚さ0.5μmから1.5μmのクロム層と一緒にめっきする必要があります。その後、例えば405℃に加熱し、70分間保持するなどして熱処理を行い、HV0.3=900-1000の硬度範囲を達成する必要があります。クロム層の粗さRaは1.2μmから1.6μmである必要があります。1.3.2 人工欠陥検査表面の反対側（コーティング領域）には、典型的な負荷範囲2KNから8KNを使用して、5つの等間隔のノッチを作成する必要があります。

例えば、表1に示す負荷を使用して5つの人工欠陥を製造できます。

表1、欠陥番号

欠陥

1
