商品の詳細:
|
| 製品名: | 超音波厚さ計 | モデル: | TG-5720 |
|---|---|---|---|
| 検知範囲: | 0.15mm～10m | 解決: | >40 dB (5P14 プローブ) |
| プローブタイプ: | ストレートビームプローブ、結晶プローブ、貫通プローブ | 電源: | DC9V |
| ハイライト: | 超音波厚さ計,非破壊的な試験装置,人工大理石の厚さ測定 |
||

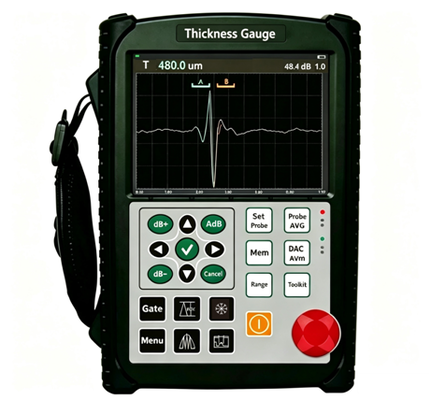

TG-5720 超音波厚み計 人工大理石などの材料の厚さを測定する
★試験管の校正およびその他の操作のための画面上のプロモーションとダイアログボックスによる完全なプロセスインタラクション;手動参照は必要ありません.
★繰り返しの速度は16Hzから10000zまで調整可能で高速スキャンです.
★超高い信号対ノイズ比は,明確で安定した波形を提供します.特殊な反干渉設計は,厳しい作業条件下で信頼性の高い動作を可能にします.
★12 ビット AD 高速サンプリング 微小な欠陥を検出するためのMHz探査機で 優れた感度と解像度を持っています
★IP65級のコンクリート 合金・シリコン複合材で作られ 頑丈で防塵で防水
★10まで 単一バッテリー充電で連続運転時間
★測定解像度は0まで001 mm 最小測定可能な厚さ: 015 mm (鉄鋼) 005 mm (プラスチック) コーティング層で効果的に測定できる
テクニカル仕様
|
ポイント |
仕様 |
|
検出範囲 |
0.15mm~10m (鋼の長波) 30mまでの伝送モード (拡張可能) |
|
音速範囲 |
100 ~ 20000 m/s |
|
パルス重複率 |
10~3000 Hz 調節可能 |
|
動的範囲 |
≥38 dB |
|
垂直線性エラー |
≤1.5% |
|
横直線性エラー |
≤0.2% |
|
決議 |
>40 dB (5P14 探査機) |
|
感受性限界 |
>66 dB (200 mmの深さでΦ2平底の穴) |
|
デジタル 抑制 |
線性や加益を損なわずに0~80% |
|
探査機の種類 |
直線探査機,結晶探査機,穿透探査機 |
|
ゲート |
入口ゲート,反響の喪失ゲート,単一のゲート/二重ゲートモード |
|
アラーム |
バザーアラーム,LED表示アラーム |
|
電源 |
DC 9V |
|
バッテリーの寿命 |
10時間 |
|
サイズ |
250 × 165 × 40 mm |
|
体重 |
1.0kg |
|
動作温度 |
−10 °C ~ 50 °C |
|
相対 の 湿度 |
20 %~95 % RH |
|
パルス幅 |
100V,200V,300V,400V,500V選択可能;幅広い探査機との互換性 |
|
パルス幅 |
周波数異なる探査機に合わせて0.03〜0.51μs以内に継続的に調整可能 |
|
探査機の減圧 |
50 Ω,100 Ω,150 Ω,400 Ω 異なる感度と解像度要件のためにオプション |
|
ハードウェア リアルタイム サンプリング |
12ビット高解像度AD変換器,高信頼性の波形再現のための400MHzサンプリングレート |
|
検出モード |
ポジティブ・ハーフ・ウェーブ,ネガティブ・ハーフ・ウェーブ,フル・ウェーブ,RF検出 |
|
探査周波数 |
0.2 MHz ~ 15 MHz |
|
ゲート表示 |
シングルゲート/デュアルゲート読み取りが選択可能;ゲート内のピーク値読み取り |
|
総利益 |
110 dB ステップオプション:0.1 dB,1 dB,2 dB,6 dB |
|
コネクタ |
BNC/LEMOはオプション |
1 主な機能
2 標準アクセサリー
‐ 1つの標準厚み測定探査機
3 選択用アクセサリー
