商品の詳細:
|
| 帯域幅: | 0.1MHz~20MHz | 得: | 120dB,ペース 0.1dB, 1dB, 10dB |
|---|---|---|---|
| 表示画面: | 5.0インチLCD,有効ディスプレイサイズは108mm長64mm幅 | メモリ: | SDカード 1G |
| 定量モード: | DAC曲線,AVG(DGS) 曲線 | 検出モード: | フルウェーブ,プラス半波,マイナス半波,RF |
| 脈拍の電圧: | 25V~300V 調節可能 ステップ 25V | ||
| ハイライト: | ミニSDカード 超音波欠陥検出器,タッチ画面の超音波欠陥の探知器,触覚画面の欠陥検出器 |
||

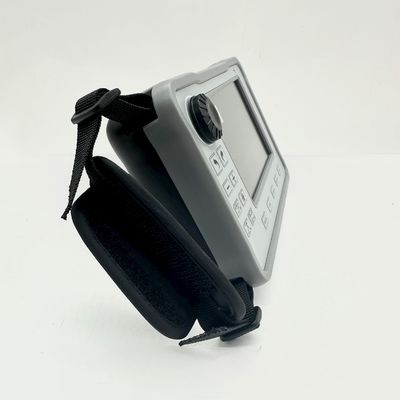

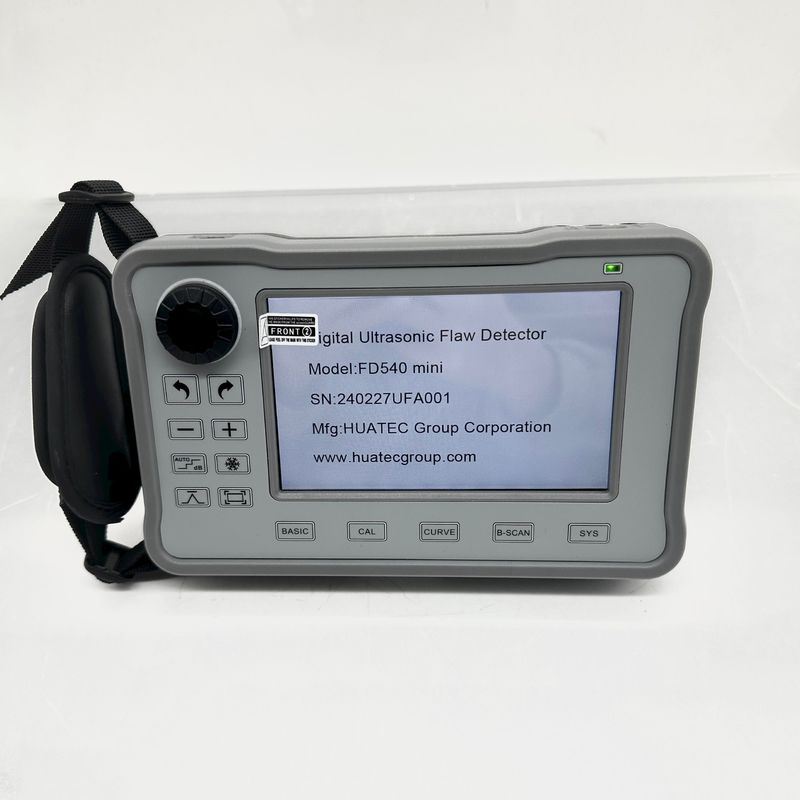

FD540mini タッチスクリーン超音波探傷器 5 インチ IPS ディスプレイ DAC AVG B-Scan ポータブル NDT 溶接亀裂試験装置
簡単な紹介
FD540mini 超音波探傷器は、当社が発売した新しいタイプの超音波検査製品で、ボイラー、圧力容器、電力、石油、化学、海洋石油、パイプライン、造船、自動車、機械製造、冶金、金属加工、鉄鋼構造物、鉄道輸送、原子力、大学などの業界で広く使用されています。ワーク。このデジタル超音波探傷器は、コンパクトな構造、安定した波形、強力な耐久性、高感度、高速応答、最大繰り返し発射周波数 10000Hz を備えています。非常に携帯性に優れた超音波探傷製品です。
技術的パラメータ
| 検知範囲 |
10m(縦波炭素鋼) (計測性能要件: ≧3500mm) |
| パルスモード | シャープパルス、方形波、デュアル方形波 |
| パルス電圧 | 25V～300V調整可能 ステッピング25V |
| パルス幅 | 0ns～500ns連続調整可能、10nsペース |
| ダンピング | 強弱調整可能 |
|
パルス繰り返し 頻度 |
自動または手動、100Hz から 1000Hz まで連続的に調整可能、 10Hzのペースで |
| 得 | 120dB、ペース0.1dB、1dB、10dB |
| 帯域幅 | 0.1MHz～20MHz |
| ウェーブフィルター | 1M～5M |
| 表示画面 | 5.0インチLCD、有効表示サイズは縦108mm、横64mm |
| 解決 | 800×480 |
| 機器インターフェース | デュアル LEMO-00 C5 |
| アラーム | ゲートA、Bアラーム |
| 出力インターフェース | タイプ-c USB |
| 検出モード | 全波、正の半波、負の半波、RF |
| ゲート | 独立したA、B |
| 測定モード | ピーク、波側 |
| メモリ | SDカード1G |
| コンテンツの保存 | シングルフレーム、マルチフレーム連続録画 (≤200 フレーム) |
| 定量モード | DACカーブ、AVG(DGS)カーブ |
| 補助機能 |
タッチ、仮想キーボード、PD高速をサポート 充電、オートゲイン、ピークメモリー、フリーズ |
|
欠陥検出 標準 |
AWS D1.1/D1.5、NB/T 47013、GB/T 29712、GB/T 11345 |
| サイズと重量 | 183mm×113mm×45mm 780g、電池含む |
| バッテリー | 12時間 |
| ユニット | メートル法、インペリアル法 |
| 動作温度 | -10℃～55℃ |
| 充電器 | 「一般」AC(100～240V、50～60Hz) |
| 解決 |
36dB (計測性能要件: ≥26dB) |
| ダイナミックレンジ |
40dB (計測性能要件: ≥26dB) |
| 感度マージン |
60dB (計測性能要件: ≥42dB) |
| 垂直直線性 |
2.8% (計測性能要件:≤6%) |
|
水平 直線性 |
0.6% (計測性能要件:≤2%) |
| 言語 | 中国語/英語 |
特徴
1:本体が軽量で片手操作に適しています。
2: PD65W 急速充電 + 12 時間の長いバッテリー寿命。
3: 新しい UI インターフェイスを備えた 5.0 インチ IPS 高解像度ディスプレイ。
4: 全画面タッチ、クイックジェスチャー操作、仮想キーボードをサポートし、使いやすい
5: DAC、AVG、自動ゲイン、ピークメモリ、カラーハーフスパン、B-スキャン、その他のプロフェッショナルな機能を備えています。
6: 中国語と英語の切り替え、SD カードへのデータのエクスポート、オンライン アップグレード、画面キャプチャ、その他多くの実用的な機能が含まれています。
標準構成
| シリアル番号r | 名前 | 量 |
| 1 | ホスト FD540mini | 1 |
| 2 | プローブ（高精度ストレートプローブ、アングルプローブ） | 2 |
| 3 | プローブライン | 2 |
| 4 | 充電器 | 1 |
| 5 | 電力線 | 1 |
| 6 | 取扱説明書 | 1 |
| 7 | 適合証明書 | 1 |
| 8 | 保証書 | 1 |
| 9 | パワーバンク | 1 |
