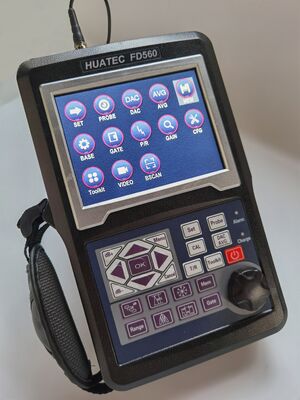

FD560 デジタル超音波欠陥検出器 0~11000mm 鋼筋レンジ DAC AVG AWS D1.1 メタル溶接裂け NDT 試験機器

FD560 デジタル超音波探傷器 0-11000mm 鋼範囲 DAC AVG AWS D1.1 金属溶接亀裂 NDT 試験装置

製品説明：

インタラクティブなユーザーフレンドリーなダイアログにより、キャリブレーションや曲線の作成などの操作が容易になります。

★ 必要なすべてのツール: DAC、AVG、TCG AWS など。

★パルス繰り返し周波数：10-2000Hzの正確な調整、高速スキャン、見逃しなし。

★ 高い信号対雑音比、クリアで安定したエコー、耐ノイズ設計、厳しい作業条件に最適です。

★ 12桁AD、高速サンプリングにより、細部までより優れたエコー図が得られます。感度が高く、小さな傷も検出できます。

★プローブ周波数20Mを完璧に使用できます。

★IP65規格です。ゴム製の保護ケース。ダンピングサポートにより、どんな角度でも立てられます。

★ バッテリーは1回の充電で15時間持続します。

特徴：

正確な欠陥位置 (深さ d、レベル p、距離 s、振幅、sz dB、ф) を自動表示します。

欠陥サイジング: AVG または DAC/TCG を使用した自動欠陥サイジングにより、欠陥の合格または不合格のレポートが迅速化されます。

トランスデューサのゼロ点、角度、フロントエッジ、材料速度の自動校正。 (V2と2穴)

DAC/TCG および AVG を作成して使用してエコーを評価すると便利で、曲線を変更して補正することができます。

U-Disk を接続すると、ユニットは無制限のメモリを取得できます。

ユニットには 17 の規格があります。

Bluetooth をモバイル デバイスに接続して、オンサイトで検出レポートを生成および印刷します。 AWS D1.1。

曲面補正機能。

亀裂高さ測定機能。

ゲートの拡大: ゲート範囲を画面幅全体に広げます。

オートゲイン機能。

エンベロープ: 70 Hz 更新レートでのライブ A スキャンと A スキャン表示のエンベロープの同時表示。

ピークホールド: 凍結したピーク波形をライブ A-Scan と比較して、テスト結果を簡単に解釈します。

スキャンフリーズ：表示フリーズは波形とサウンドパスデータを保持します。

アラーム: ビープ音と LED。

リアルタイムクロック。

フィルエコー。

キャプチャーマーク。

ゲート内のエコーカラー。

技術パラメータ:

ベースインストゥルメントパッケージ

ポータブル超音波探傷器

ストレートビーム振動子（2.5MHz、Φ20）

斜角探触子（4MHz、8mm×9mm、60°）

トランスデューサ用相互接続ケーブル (Q9-C5、またはオプションの C9-C5)

充電式リチウムイオン電池パッケージ、8アンペア時

電源・充電器ユニット

英語の操作マニュアル

アプリソフトウェア

保護ゴムケース

ストラップ

オプション:

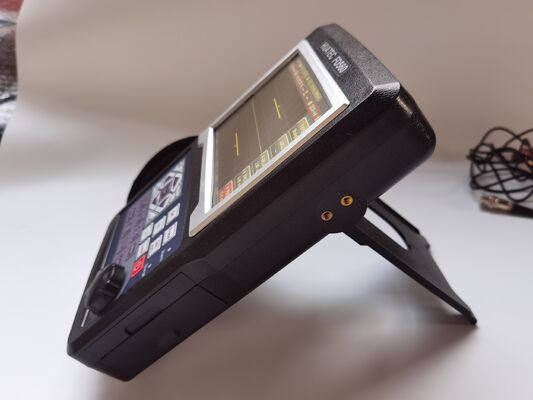

1. 回転金属サポート、ダンピングサポートにより、任意の角度で立つことができます。

2. モバイル デバイスへの Bluetooth 接続により、オンサイトで検出レポートを生成および印刷します。モバイルデバイス上の Bluetooth アプリ。

3. IIW V2 ブロック。

4. レザーシース。
