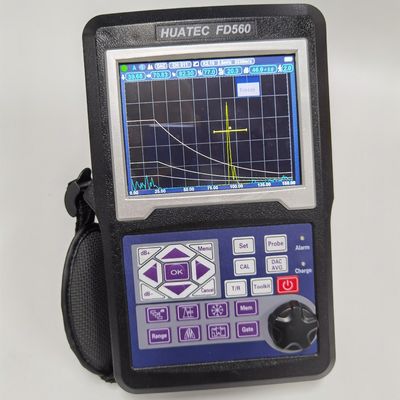

商品の詳細:
|
| サイズ: | 250×165×55mm | 動作温度: | -10℃～50℃ |
|---|---|---|---|
| 大きい記憶: | 1000グラフ | 材料速度: | 100~20000 M/s |
| 保管温度: | -30°Cから50°C | 感度: | 選択可能な決断0.1、1.0、2.0、6.0 DBで最高120 DB。 |
| テスト モード: | 脈拍のエコー、二重要素およびによ伝達 | 範囲: | 鋼鉄速度の0-10000のmm、 |
| ハイライト: | ポータブル超音波探傷器、高性能探傷器、工業用欠陥検査試験機,high performance flaw detector,industrial defect inspection tester |
||
インタラクティブなユーザーフレンドリーなダイアログにより、キャリブレーションや曲線の作成などの操作が容易になります。
★ 必要なすべてのツール: DAC、AVG、TCG AWS など。
★パルス繰り返し周波数：10-2000Hzの正確な調整、高速スキャン、見逃しなし。
★ 高い信号対雑音比、クリアで安定したエコー、耐ノイズ設計、厳しい作業条件に最適です。
★ 12桁AD、高速サンプリングにより、細部までより優れたエコー図が得られます。感度が高く、小さな傷も検出できます。
★プローブ周波数20Mを完璧に使用できます。
★IP65規格です。ゴム製の保護ケース。ダンピングサポートにより、どんな角度でも立てられます。
★ バッテリーは1回の充電で15時間持続します。
正確な欠陥位置 (深さ d、レベル p、距離 s、振幅、sz dB、ф) を自動表示します。
欠陥サイジング: AVG または DAC/TCG を使用した自動欠陥サイジングにより、欠陥の合格または不合格のレポートが迅速化されます。
トランスデューサのゼロ点、角度、フロントエッジ、材料速度の自動校正。 (V2と2穴)
DAC/TCG および AVG を作成して使用してエコーを評価すると便利で、曲線を変更して補正することができます。
U-Disk を接続すると、ユニットは無制限のメモリを取得できます。
ユニットには 17 の規格があります。
Bluetooth をモバイル デバイスに接続して、オンサイトで検出レポートを生成および印刷します。 AWS D1.1。
曲面補正機能。
亀裂高さ測定機能。
ゲートの拡大: ゲート範囲を画面幅全体に広げます。
オートゲイン機能。
エンベロープ: 70 Hz 更新レートでのライブ A スキャンと A スキャン表示のエンベロープの同時表示。
ピークホールド: 凍結したピーク波形をライブ A-Scan と比較して、テスト結果を簡単に解釈します。
スキャンフリーズ：表示フリーズは波形とサウンドパスデータを保持します。
アラーム: ビープ音と LED。
リアルタイムクロック。
フィルエコー。
キャプチャーマーク。
ゲート内のエコーカラー。
| パラメータ | 仕様 |
|---|---|
| サイズ | 250×165×55mm |
| 保管温度 | -30℃～50℃ |
| トランスデューサの接続 | BNCまたはLEMO |
| 帯域幅 (アンプの帯域通過) 周波数 | 0.2～25MHz |
| 拒否（抑制） | 全画面の高さの 0 ～ 80% |
| 電力要件 | AC 主電源 100 ～ 240 VAC、50 ～ 60 Hz |
| ダイナミックレンジ | ≥38dB |
| 分解力 | >40dB (5P14) |
| 物質速度 | 100～20000M/s |
| 感受性の離脱 | >68dB |

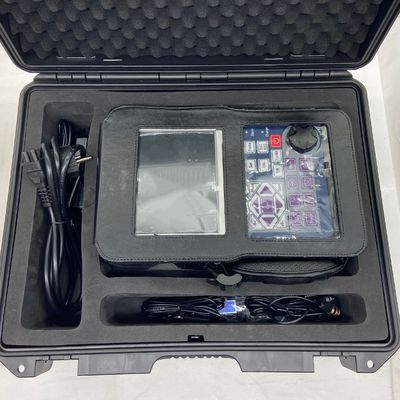

ベースインストゥルメントパッケージ
ポータブル超音波探傷器
ストレートビーム振動子（2.5MHz、Φ20）
斜角探触子（4MHz、8mm×9mm、60°）
トランスデューサ用相互接続ケーブル (Q9-C5、またはオプションの C9-C5)
充電式リチウムイオン電池パッケージ、8アンペア時
電源・充電器ユニット
英語の操作マニュアル
アプリソフトウェア
保護ゴムケース
ストラップ
オプション:
1. 回転金属サポート、ダンピングサポートにより、任意の角度で立つことができます。
2. モバイル デバイスへの Bluetooth 接続により、オンサイトで検出レポートを生成および印刷します。モバイルデバイス上の Bluetooth アプリ。
3. IIW V2 ブロック。
4. レザーシース。
