商品の詳細:
|
| 製品名: | 振動口径測定器 | 頻度: | 1020Hz,40Hz,80Hz,160Hz,320Hz,640Hz,1280Hz +0.01% |
|---|---|---|---|
| 加速: | m/s2 (ピーク) | プライド: | 5mmと8mmの探査機 0~4.0mmの範囲 |
| ハイライト: | デジタル振動校正器,振動分析器 振動校正器,固定周波数振動校正器 |
||
デジタル振動校正器 振動分析器 振動検査器 固定周波数
ISO10816 HG-5010振動校正器の適用について:
1振動加速計,速度および近距離変換器,振動測定器の校正に使用できます. 標準シヌス信号の周波数10,20,40,80,160,320,640 Hz と 1280 Hz
2加速,速度,移動の振幅をキャリブレーターから生成することができます.
3.ポテンチオメーターで定義し,デジタルディスプレイで表示できます.水平または垂直振動を生成できます.

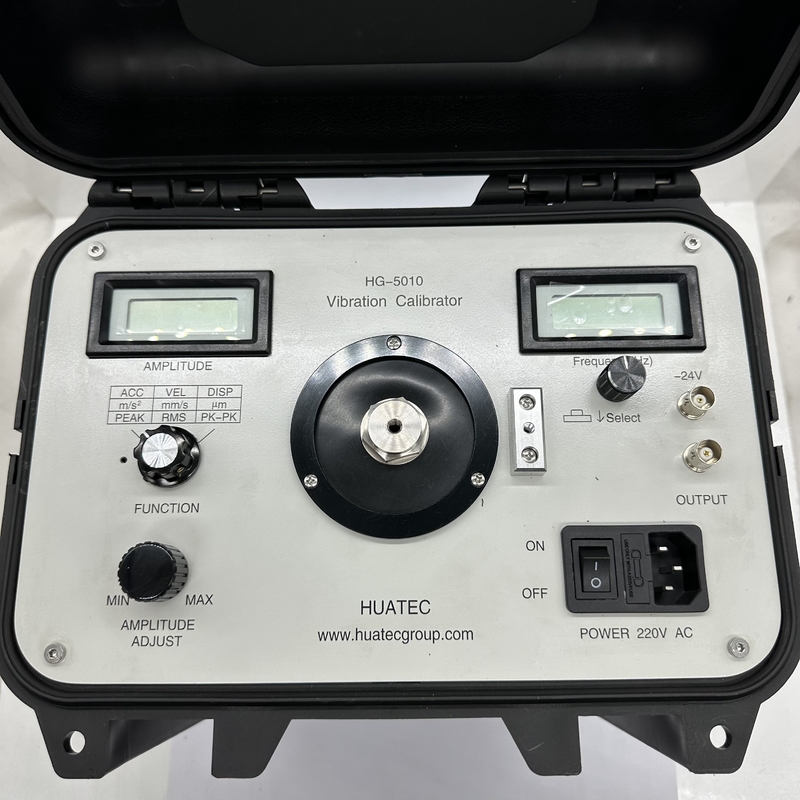

4.HG-5010振動校正器は,シナス信号発電機,電源増幅器,標準変数器,シェイカーを1つに組み合わせ,小容量,高精度,操作が簡単です.実験室でも現場でも使用できます.
5国際規格:ISO10816
仕様:
| 頻度 | 1020Hz,40Hz,80Hz,160Hz,320Hz,640Hz,1280Hz +0.01% |
| 加速 | m/s2 (ピーク) |
| 速度 | mm/s (RMS) |
| 移動 | um ((PK-PK) |
振幅精度:
加速 (30m/s)2pk,80Hz) 40Hzから320Hz+0.3dB+1桁
10Hzから1280Hz+0.5dB+1桁
速度 (25mm/sec pk,80Hz) 40Hzから320Hz+0.5dB+1桁
変位 (10μm pk-pk,80Hz) 40Hzから320Hz+0.5dB+1桁

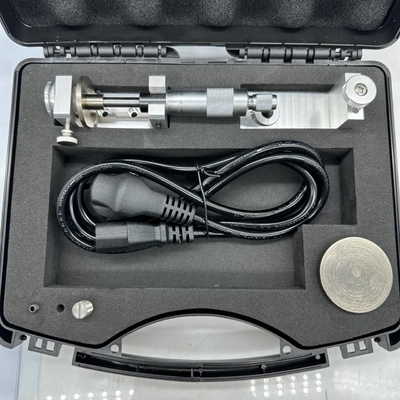

接近探査機の線形性
5mmと8mmの探査機 0~4.0mmの範囲
ディスプレイ: 31/2加速,速度,移動の数字表示
最大振動幅と最大負荷:
HG-5010振動校正器の振動スタンドが小さいので異なる周波数で異なる重さのトランスデューサーの校正中に,校正器の出力幅も異なります.最大振動幅と最大負荷は最大加速と関係しています.カリブレーターから発生する最大速度と最大排気量,一定周波数と一定重量で,校正されるトランスデューサー具体的数字は次の表から確認できます.
|
Wt
周波数 |
<100g | <250g | <650g | ||||||
| a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
注: 高周波では振動の位移の値は非常に小さいため,校正器から振動信号が出ない.
サイズ:280 × 180 × 250 mm
体重:20ポンド,9kg
温度: 動作:0oCから50までoC について
保存:-20歳oCから70までoC について
湿度:90% 凝縮しない
